| Luogo di origine: | La CINA |
|---|---|
| Marca: | OLKOPTO |
| Certificazione: | RoHs, FCC, CE, UL etc |
| Numero di modello: | OLSQ854XM-CDS1 |
| Quantità di ordine minimo: | 1 PC |
| Imballaggi particolari: | 4 pc per pallet |
| Tempi di consegna: | 3-5 giorni lavorativi |
| Termini di pagamento: | T/T o 30 giorni netti |
| Capacità di alimentazione: | 10K al mese |
| Tasso di dati: | 40Gbps | Tipo di forma: | QSFP+ |
|---|---|---|---|
| Connettore: | Connettore di MPO | Fonte: | Vcsel |
| Potere ottico: | -7.6~2.4 | Sensibilità: | <-9> |
| Tipo della fibra: | MMF | Applicazione: | ●Applicazioni trasmissione ●Proprietary del ●Infiniband di applicazioni di densità e di protocollo d |
| Evidenziare: | ricetrasmettitore di 850nm 40G QSFP+,Ricetrasmettitore di MMF 40G QSFP+,ricetrasmettitore ottico di 40G Qsfp+ |
||

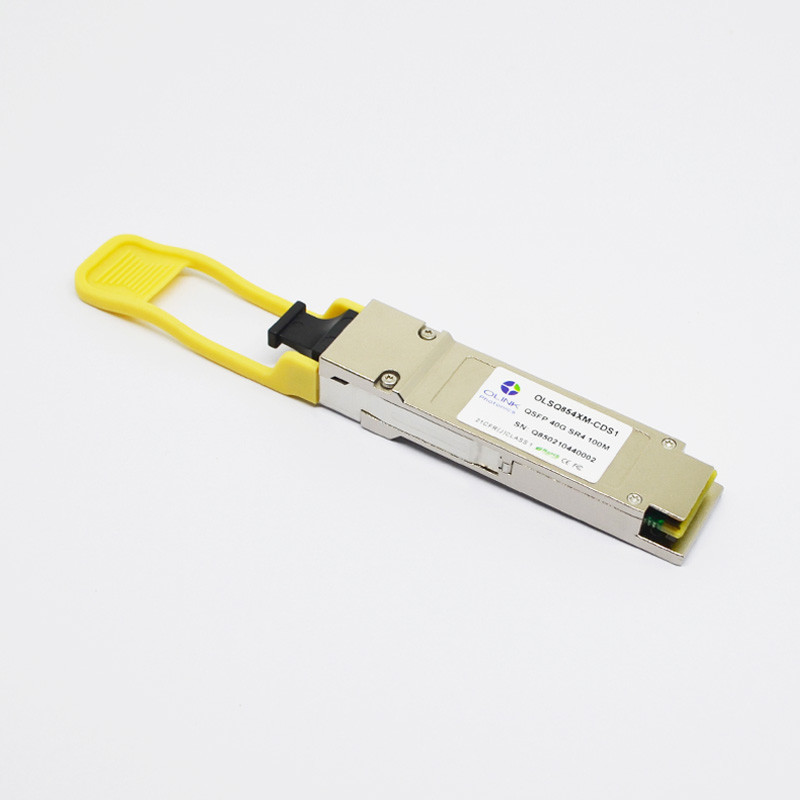

Modulo del ricetrasmettitore di MMF 850nm 40G QSFP+
Modulo compatibile del ricetrasmettitore di Cisco QSFP-40G-SR4 40GBASE-SR4 MMF 850nm QSFP+
Descrizioni di prodotto
Il QSFP-40G-SR4 di Olinkcom è progettato per uso in 40 applicazioni di Gigabit Ethernet (40GbE) sopra fibra mista. Aderisce alle specifiche di QSFP+ MSA e di IEEE 802.3ba 40GBASE-SR4. Il ricetrasmettitore di QSFP+ SR4 integra quattro vicoli di dati in ogni direzione con ogni vicolo a dare una larghezza di banda aggregata di 40 GBP. Lle lunghezze di ogni del vicolo collegamento di sostegni di 100m su fibra mista OM3 o di 150m su fibra mista OM4. Il trasmettitore ottico incorpora 4 un laser del canale 850nm VCSEL, un amplificatore di input di 4 canali e driver del laser, controllo e blocchetti di polarizzazione. Il ricevitore ottico incorpora un fotodiodo di PIN di 4 canali, 4 una matrice del canale TIA, un amplificatore di uscita di 4 canali, blocchi di controllo.
Caratteristiche di funzionamento generali
| Parametro | Simbolo | Minuto. | Tipo | Massimo. | Unità | Nota |
| Tasso di dati | Dott | 9,95 | 10,3125 | 11,3 | Gb/s | |
| Tensione di rifornimento | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Rifornimento corrente | Icc5 | 450 | mA | |||
| Impiegati di funzionamento di caso. | TC | 0 | 70 | °C |
Caratteristiche ottiche (SUPERIORI (C) = 0 - 70 ℃, VCC = 3,13 a 3,47 V)
| Parametro | Simbolo | Minuto. | Tipo | Massimo. | Unità | Nota |
| Trasmettitore | ||||||
| Lunghezza d'onda di funzionamento | λ | 1483 | 1490 | 1497 | nanometro | |
| 1543 | 1550 | 1577 | ||||
| Viale. potenza di uscita (permesso a) | PAVIMENTI | 0 | 6 | dBm | 1 | |
| Rapporto di soppressione di Laterale modo | SMSR | 30 | dB | |||
| Rapporto di estinzione | ER | 8,2 | dB | |||
| Larghezza spettrale di RMS | Δλ | 1 | nanometro | |||
| Tempo di aumento/caduta (20%~80%) | Tr/Tf | 50 | ps | |||
| Pena della dispersione | TDP | 3,2 | dB | |||
| Rumore relativo di intensità | RIN | -128 | dB/Hz | |||
| Occhio ottico dell'uscita | Soddisfacente rispetto a IEEE 0802.3ae | |||||
| Ricevitore | ||||||
| Lunghezza d'onda di funzionamento | λ | 1550 | nanometro | |||
| 1490 | ||||||
| Sensibilità del ricevitore | PSEN1 | -21 | dBm | 2 | ||
| Sovraccarico | PAVIMENTI | -7 | dBm | |||
| Il LOS asserisce | PA | -40 | dBm | |||
| Il LOS De-asserisce | Palladio | -25 | dBm | |||
| Isteresi di LOS | Palladio-PA | 0,5 | dB | |||
Note:
1. Le figure di potere medio sono soltanto informative, per IEEE 802.3ae.
2. Misurato con ER=9 peggiore; BER-12<10>; 231 – 1 PRBS.
• Alta capacità di Manica: 40 GBP per ricetrasmettitore
• Velocità di trasmissione fino a 10.3Gbps per canale
• Sui collegamenti di to100m su OM3 MMF
• Laser del canale 850nm VCSEL di Alto-affidabilità 4
• Elettricamente caldo-permutabile
• Soddisfacente rispetto a QSFP+ MSA
• Connettore ottico di MPO
• Gamma di temperatura di funzionamento: 0~70ºC
• Dissipazione di potere < 1="">
• Funzione di sostegni DDM
Compatibilità
• Nesso 2000 serie – N2K-C2248PQ
• Nesso 2000 serie – N2K-C2284PQ
• Nesso 3000 serie – N3K-3132PQ
• Nesso 3000 serie – N3K-3172PQ
• Nesso 3000 serie – N3K-3172TQ
• Nesso 3000 serie – N3K-C3016Q-40GE
• Nesso 3000 serie – N3K-C3064PQ
• Nesso 3000 serie – N3K-C3064PQ-10GE
• Nesso 3000 serie – N3K-C3064PQ-10GX
• Nesso 3000 serie – N3K-C3064TQ-10GT
