| Luogo di origine: | La CINA |
|---|---|
| Marca: | OLKOPTO |
| Certificazione: | RoHs, FCC, CE, UL etc |
| Numero di modello: | OLSP8512L-CDS5 |
| Quantità di ordine minimo: | 1 PC |
| Imballaggi particolari: | Pallet pc di 10 O del singolo pacchetto O un pallet di 20 pc |
| Tempi di consegna: | 3-5 giorni lavorativi |
| Termini di pagamento: | T/T o 30 giorni netti |
| Capacità di alimentazione: | 80-100K al mese |
| Tasso di dati: | 1.25Gb | Fattore forma: | SFP |
|---|---|---|---|
| Lunghezza d'onda: | 850nm | Portata: | 550M |
| Fonte: | VCSEL+PIN | Potere ottico: | -10~-3 |
| Sensibilità: | -18 dBm | Temperatura di funzionamento: | 0~70℃, -40~85℃ |
| Tipo della fibra: | MMF | Applicazione: | ●●Switch di Manica del ●Fiber di Gigabit Ethernet per commutare i sistemi di trasmissione ottici ●Sw |
| Evidenziare: | ricetrasmettitori ottici di 850nm sfp,Ricetrasmettitori ottici di 1000BASESX SFP,modulo del ricetrasmettitore di 850nm SFP |
||

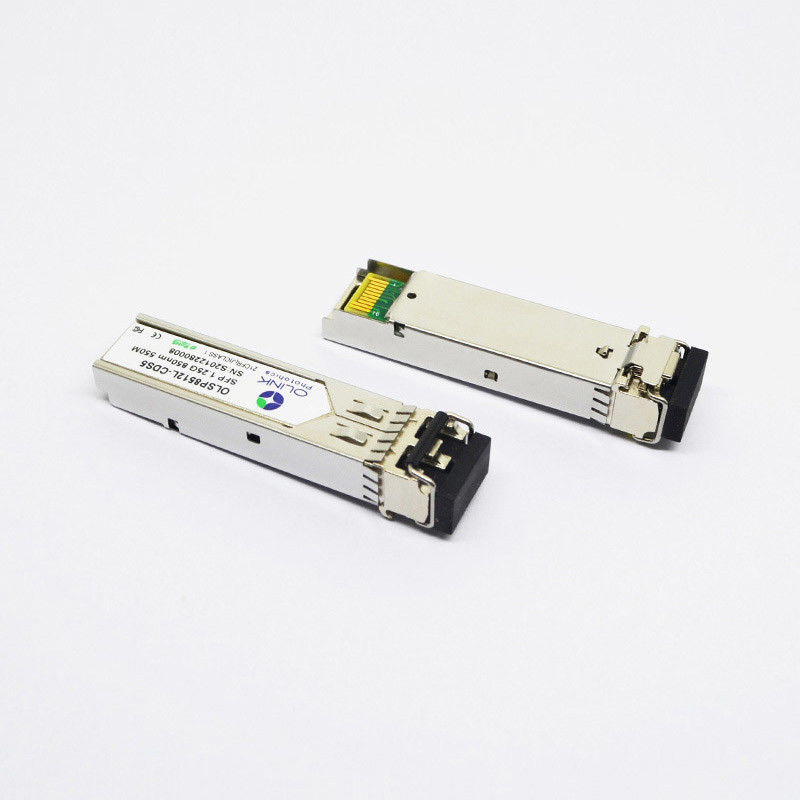

Ricetrasmettitori ottici di 1000BASE-SX 850nm SFP
Ricetrasmettitore Cisco GLC-SX-MM-C di 1000BASE-SX SFP 850nm 550m LC compatibile
Dettagli del prodotto
1. Ricetrasmettitore misto compatibile di MSA 1000Base-SX SFP (piccolo fattore forma di multifornitore Pluggable), funzionante sopra il cavo ottico misto della fibra della doppia fibra (MMF).
2. Ha bilancio ottico garantito minimo del dB 7,5, con nella maggior parte dei casi è abbastanza per raggiungere la distanza 1000base-SX di circa 550m.
3. Questo ricetrasmettitore usa il trasmettitore superiore del laser di VSCEL con il funzionamento alla lunghezza d'onda nominale 850 nanometro. e 850 nanometro. Ricevitore di PIN Photodiode.
4. Sostiene i sistemi diagnostici ottici di DDM/DOM, con fornire informazioni diagnostiche sulle condizioni di gestione attuali. 5. aziona la temperatura
Commecial: 0°-70°C
Industriale: -40~85°C
5. Tasso di dati di sostegno 1.063-1.25Gbps di SFP e tali applicazioni come Gigabit Ethernet (1,25 GBP) |Manica della fibra 1G (1,0625 GBP).
Parametro tecnico
| Lunghezza d'onda di TX: | 850 nanometro. | Tipo di media: | Fibra mista (MMF) |
| RX Wavelenght: | 850 nanometro. | Distanza massima: | 550m |
| Tasso di dati di sostegno: | 1.063-1.25Gbps | Applicazioni di sostegno: | Gigabit Ethernet (1,25 GBP), Manica della fibra 1G (1,0625 GBP) |
| Connettori: | Doppio LC | Tipo del trasmettitore: | Laser di VSCEL |
| Potere di trasmissione minimo: | -10 dB | Tipo del ricevitore: | Fotodiodo di PIN |
| Potere di trasmissione massimo: | -3 dB | Conformità: | CE, classe 1 FDA e IEC60825-1 sicurezza dei laser compiacente, INF-8074i, RoHS, SFP MSA |
| Sensibilità del ricevitore: | -18 dBm | Potere: | singola alimentazione elettrica di +3.3V |
Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro | Simbolo | Minuto. | Tipo | Massimo. | Unità | Nota |
| Trasmettitore | ||||||
| Lunghezza d'onda di funzionamento | λ | 840 | 850 | 860 | nanometro | |
| Viale. potenza di uscita (permesso a) | PAVIMENTI | -10 | -3 | dBm | 1 | |
| Rapporto di estinzione | ER | 9 | dB | 1 | ||
| Larghezza spettrale di RMS | Δλ | 0,65 | nanometro | |||
| Tempo di aumento/caduta (20%~80%) | Tr/Tf | 0,25 | ps | 2 | ||
| Occhio ottico dell'uscita | Soddisfacente rispetto a IEEE802.3 z &ITU G.957 compiacente (sicurezza del aser della classe 1) | |||||
| Ricevitore | ||||||
| Lunghezza d'onda di funzionamento | λ | 840 | 850 | 860 | nanometro | |
| Sensibilità del ricevitore | PSEN1 | -18 | dBm | 3 | ||
| Sovraccarico | PAVIMENTI | -3 | dBm | 3 | ||
| Il LOS asserisce | PA | -35 | dBm | |||
| Il LOS De-asserisce | Palladio | -20 | dBm | |||
| Isteresi di LOS | Palladio-PA | 0,5 | dB | |||
Note:
1. Misurato a 1.25Gb/s con il modello di prova di NRZ di PRBS 223 – 1.
2. Non filtrato, misurato con un modello di provadi PRBS 223-1 @1.25Gbps
3. Misurato a 1.25Gb/s con il modello di prova di NRZ di PRBS 223 – 1 per i BER < 1x10="">-10
Caratteristiche di prodotto
●Sostiene le velocità di trasmissione 1.25Gbps/1.0625Gbps
●Connettore duplex di LC
●Orma pluggable calda di SFP
●trasmettitore del laser di 850nm VSCEL e rivelatore fotoelettrico di PIN
●Applicabile per 550m su 50/125µm, 300m sul collegamento di 62.5/125µm MMF
●Basso consumo energetico, < 0="">
●Interfaccia del monitor diagnostico di Digital
●Temperatura di caso di funzionamento:
Commerical: un industriale di 0 - 70 °C: - °C 40 - 85
Descrizioni di prodotto
I ricetrasmettitori del OLSP8512L-C di Olinkcom (io) DS5 SFP sono rendimento elevato, appoggio redditizio dei moduli dato ordine della distanza di trasmissione di 550m e di 1.25Gbps con MMF. Il ricetrasmettitore consiste di tre sezioni: un trasmettitore del laser di VCSEL, un fotodiodo di PIN integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser. I ricetrasmettitori sono compatibili con accordo di Multi-fonte di SFP (MSA) e SFF-8472.
Applicazione
●Collegamenti di comunicazione di Gigabit Ethernet del fornitore di servizi Internet (ISP)
●Reti di lan & di SAN di impresa
●Reti di lan & di SAN di Data Center
●Altri collegamenti ottici
