| Luogo di origine: | La CINA |
|---|---|
| Marca: | OLKOPTO |
| Certificazione: | RoHs, FCC, CE, UL etc |
| Numero di modello: | OLSB541XL-CD80 |
| Quantità di ordine minimo: | 1 PC |
| Imballaggi particolari: | Pallet pc di 10 O del singolo pacchetto O un pallet di 20 pc |
| Tempi di consegna: | 3-5 giorni lavorativi |
| Termini di pagamento: | T/T o 30 giorni netti |
| Capacità di alimentazione: | 2k al mese |
| Tasso di dati: | 10Gb/s | Tipo: | SFP+ |
|---|---|---|---|
| Lunghezza d'onda di Tx/Rx: | 1550/1490nm | Distanza: | 80km |
| Fonte: | Trasmettitore raffreddato di 1550nm EML, ricevitore di 1490nm APD | Temperatura di funzionamento: | 0~70℃ |
| Compatibilità: | Multifornitore MSA compatibile | Applicazione: | ● 10,3125 Gbps Ethernet ● 10GBASE-LW a 9,953 Gbps ● Altro collegamento ottico |
| Evidenziare: | Ricetrasmettitore ottico di BiDi 10G SFP+,ricetrasmettitore ottico di 1490nm SFP+,BiDi 10gbe sfp+ |
||

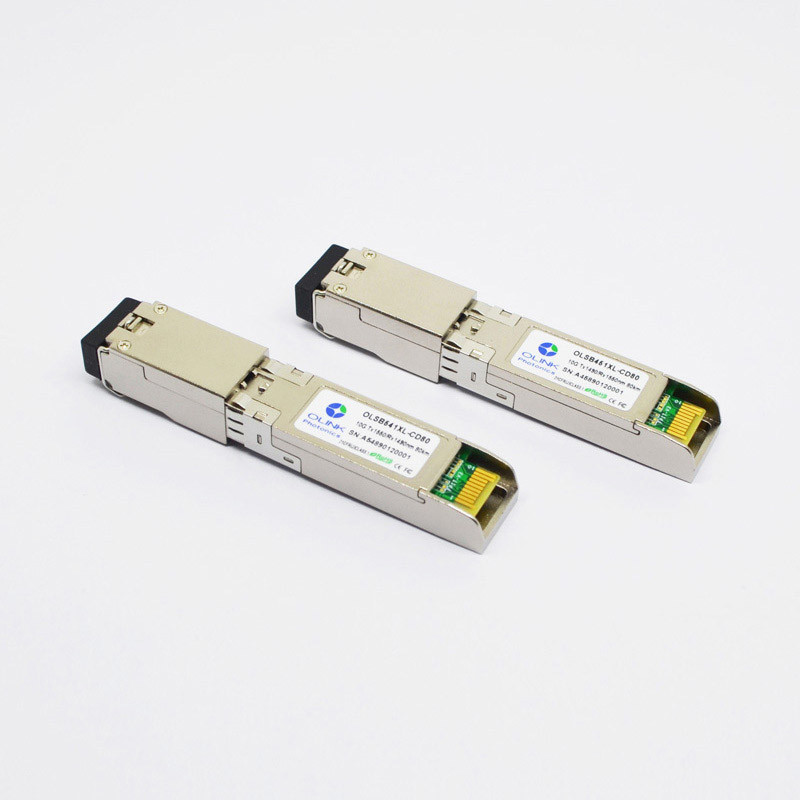

ricetrasmettitore ottico di 1550nmTX 1490nmRX 10G SFP+
Ricetrasmettitore compatibile di Cisco SFP-10G-BX80D BiDi SFP+ 1550nmTX/1490nmRX 80km
Dati tecnici chiave
| Lunghezza d'onda di TX: | 1490 nanometro. | Tipo di media: | Fibra monomodale (SMF) |
| RX Wavelenght: | 1550 nanometro. | Distanza massima: | 80km |
| Tasso di dati di sostegno: | 1.0625-10.52 GBP | Applicazioni di sostegno: | Manica della fibra 10G (10,52 GBP), Manica della fibra 8G (8,5 GBP), Manica della fibra 4G (4,25 GBP), Manica della fibra 2G (2,125 GBP), Manica della fibra 1G (1,0625 GBP) |
| Connettori: | Doppio LC | Tipo del trasmettitore: | Laser di EML |
| Potere di trasmissione minimo: | 0 dB | Tipo del ricevitore: | Fotodiodo di APD |
| Potere di trasmissione massimo: | dB 6 | Conformità: | CE, classe 1 FDA e IEC60825-1 sicurezza dei laser compiacente, RoHS, SFF-8431, SFP MSA |
| Sensibilità del ricevitore: | -21 dBm | Potere: | singola alimentazione elettrica di +3.3V |
Caratteristiche ottiche (SUPERIORI (C) = 0 - 70 ℃, VCC = 3,13 a 3,47 V)
| Parametro | Simbolo | Minuto. | Tipo | Massimo. | Unità | Nota |
| Trasmettitore | ||||||
| Lunghezza d'onda di funzionamento | λ | 1483 | 1490 | 1497 | nanometro | |
| 1543 | 1550 | 1577 | ||||
| Viale. potenza di uscita (permesso a) | PAVIMENTI | 0 | 6 | dBm | 1 | |
| Rapporto di soppressione di Laterale modo | SMSR | 30 | dB | |||
| Rapporto di estinzione | ER | 8,2 | dB | |||
| Larghezza spettrale di RMS | Δλ | 1 | nanometro | |||
| Tempo di aumento/caduta (20%~80%) | Tr/Tf | 50 | ps | |||
| Pena della dispersione | TDP | 3,2 | dB | |||
| Rumore relativo di intensità | RIN | -128 | dB/Hz | |||
| Occhio ottico dell'uscita | Soddisfacente rispetto a IEEE 0802.3ae | |||||
| Ricevitore | ||||||
| Lunghezza d'onda di funzionamento | λ | 1550 | nanometro | |||
| 1490 | ||||||
| Sensibilità del ricevitore | PSEN1 | -21 | dBm | 2 | ||
| Sovraccarico | PAVIMENTI | -7 | dBm | |||
| Il LOS asserisce | PA | -40 | dBm | |||
| Il LOS De-asserisce | Palladio | -25 | dBm | |||
| Isteresi di LOS | Palladio-PA | 0,5 | dB | |||
Note:
1. Le figure di potere medio sono soltanto informative, per IEEE 802.3ae.
2. Misurato con ER=9 peggiore; BER-12<10>; 231 – 1 PRBS.
Caratteristiche di prodotto
●Sostiene 9,95 alle velocità di trasmissione 11.3Gb/s
●Orma pluggable calda di SFP+
●Trasmettitore raffreddato di 1490nm EML, ricevitore di 1550nm APD
●Trasmettitore raffreddato di 1550nm EML, ricevitore di 1490nm APD
●Applicabile per il collegamento di 80km SMF
●Basso consumo energetico, < 1="">
Descrizioni di prodotto
OLSB541XL-CD80 usa il trasmettitore superiore del laser di EML con il funzionamento la lunghezza d'onda nominale a dei 1490 ricevitori di nanometro 1550 e di nanometro APD del fotodiodo. Sostiene i sistemi diagnostici ottici di DDM/DOM, con per fornire informazioni diagnostiche sulle condizioni di gestione attuali. OLSB541XL-CD80 funziona nella gamma di temperature standard 0°-70°C ed ha singola interfaccia di LC. SFP+ sostengono il tasso di 1.0625-10.52 dati dei GBP e tali applicazioni come il Manica della fibra 10G (10,52 GBP)|Manica della fibra 8G (8,5 GBP)|Manica della fibra 4G (4,25 GBP)|Manica della fibra 2G (2,125 GBP)|Manica della fibra 1G (1,0625 GBP).
Applicazione
Rete di deposito
Data Center
Collegamenti di Manica della fibra sopra la spina dorsale
Collegamenti di SAN delle reti di aziende
altri collegamenti ottici
