| Luogo di origine: | Shenzhen Cina |
|---|---|
| Marca: | OLKOPTO |
| Certificazione: | RoHS FCC CE GS UL FDA etc |
| Numero di modello: | OLSP311XL-CD10 |
| Quantità di ordine minimo: | 1PC |
| Imballaggi particolari: | Singolo pacchetto o 10pcs/pallet o 20pcs/pallet |
| Tempi di consegna: | 3-5 giorni lavorativi |
| Termini di pagamento: | T/T o 30 giorni netti |
| Capacità di alimentazione: | 80-120k al mese |
| Cisco compatibile: | SFP-10G-LR | Nome del venditore: | Olinkcom |
|---|---|---|---|
| Fattore forma: | SFP+ | Tasso di dati: | velocità di trasmissione 11.3Gb/s |
| Lunghezza d'onda: | 1310nm | Distanza: | 10km |
| Connettore: | Duplex di LC | DDM/DOM: | Di sostegno |
| Evidenziare: | ricetrasmettitore ottico di 1310nm 10G SFP+,ricetrasmettitore ottico di 10km SFP+,ricetrasmettitore di 1310nm SFP+ |
||

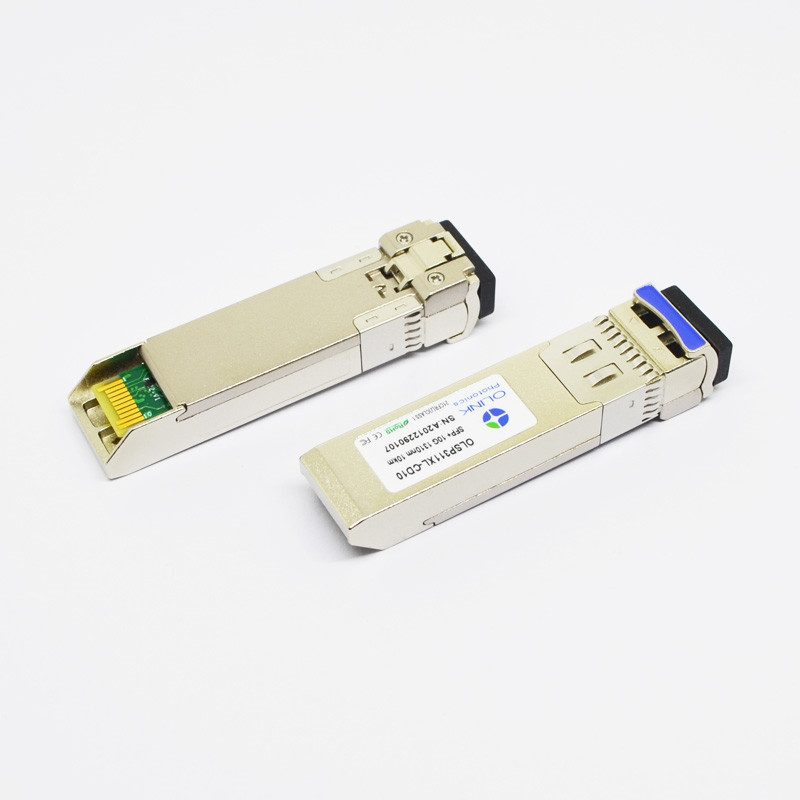

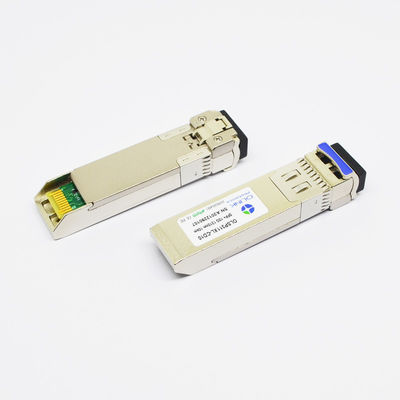

ricetrasmettitore ottico di 1310nm 10km 10G SFP+
Ricetrasmettitore ottico compatibile dei DOM LC SMF di Cisco SFP-10G-LR 10GBASE-LR SFP+ 1310nm 10km
Descrizioni di prodotto
Cisco SFP-10G-LR ha progettato per uso nei collegamenti fino a 10km di Ethernet 10-Gigabit sopra fibra monomodale. Il basso consumo energetico e la latenza bassa permettono che i vostri dispositivi di rete funzionino efficientemente e la funzione di DDM sostiene il monitoraggio in tempo reale per lo stato del ricetrasmettitore.
Caratteristiche elettriche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro | Simbolo | Minuto. | Tipo | Massimo. | Unità | Nota |
| Trasmettitore | ||||||
| Oscillazione differenziale dell'immissione dei dati | VINPP | 180 | 700 | mVpp | 1 | |
| Trasmetta per disattivare la tensione | VD | VCC-0.8 | Vcc | V | ||
| Trasmetta per permettere alla tensione | VEN | V | Vee+0.8 | |||
| Impedenza differenziale introdotta | Rin | 100 | Ω | |||
| Ricevitore | ||||||
| Oscillazione differenziale del emissione dei dati | Vout, pp | 300 | 850 | mVpp | 2 | |
| Tempo di aumento dell'uscita e tempo di caduta | TR, Tf | 28 | Ps | 3 | ||
| Il LOS ha asserito | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| Il LOS de-ha asserito | VLOS_N | V | Vee+0.8 | V | 4 | |
Nota:
1. Collegato direttamente ai perni dell'immissione dei dati di TX. Accoppiamento di CA dai perni nel driver IC del laser.
2. Nel termine differenziale 100Ω.
3. 20 – 80%. Misurato con il tavolo di controllo di conformità del modulo ed il modello di prova di OMA. Un uso della sequenza quattro 1's e quattro 0's nel PRBS 9 è un'alternativa accettabile.
4. Il LOS è un'uscita di collettore aperto. Dovrebbe essere tirato su con 4.7kΩ – 10kΩ sull'ospite il bordo. L'operazione normale è logica 0; la perdita di segnale è logica 1.
Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro | Simbolo | Minuto. | Tipo | Massimo. | Unità | Nota |
| Trasmettitore | ||||||
| Lunghezza d'onda di funzionamento | λ | 1290 | 1310 | 1330 | nanometro | |
| Viale. potenza di uscita (permesso a) | PAVIMENTI | -6 | 0 | dBm | 1 | |
| Rapporto di soppressione di Laterale modo | SMSR | 30 | dB | |||
| Rapporto di estinzione | ER | 4 | 4,5 | dB | ||
| Larghezza spettrale di RMS | Δλ | 1 | nanometro | |||
| Tempo di aumento/caduta (20%~80%) | Tr/Tf | 50 | ps | |||
| Pena della dispersione | TDP | 3,2 | dB | |||
| Rumore relativo di intensità | RIN | -128 | dB/Hz | |||
| Occhio ottico dell'uscita | Soddisfacente rispetto a IEEE 0802.3ae | |||||
| Ricevitore | ||||||
| Lunghezza d'onda di funzionamento | 1270 | 1600 | nanometro | |||
| Sensibilità del ricevitore | PSEN2 | -14,4 | dBm | 2 | ||
| Sovraccarico | PAVIMENTI | 0,5 | dBm | |||
| Il LOS asserisce | PA | -30 | dBm | |||
| Il LOS De-asserisce | Palladio | -18 | dBm | |||
| Isteresi di LOS | Palladio-PA | 0,5 | dB | |||
Note:
1. Le figure di potere medio sono soltanto informative, per IEEE 802.3ae.
2. Misurato ai BER più di meno di 1E-12, di nuovo alla parte posteriore. Il modello della misura è PRBS 231-1 con ER=4.5@ peggiore 10.3125Gb/s.
Caratteristiche di prodotto
●Basso consumo energetico, < 1W="">
●Interfaccia del monitor diagnostico di Digital
●Interfaccia ottica compiacente a IEEE 802.3ae 10GBASE-LR
●Interfaccia elettrica compiacente a SFF-8431
●Temperatura di caso di funzionamento: Commerical: °C 0 - 70
Applicazioni
●10GBASE-LR/LW a 10.3125Gbps
●Manica della fibra 10G
