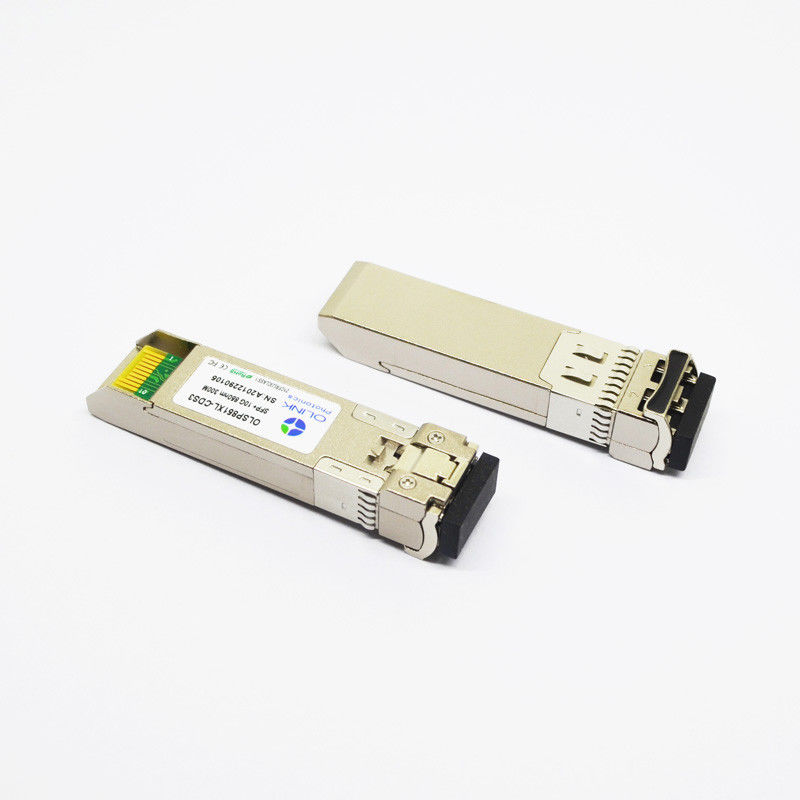

Fibra compatibile di modo del ricetrasmettitore 850nm 300m della fibra di Cisco 10G SFP+ multi
Cisco SFP-10G-SR-C compatibile, modulo del ricetrasmettitore dei DOM LC MMF di 10GBASE-SR SFP+ 850nm 300m
Descrizioni di prodotto
IL DS3 del OLSP851XL-C di Olinkcom (io) ha migliorato il piccolo fattore forma che i ricetrasmettitori Pluggable di SFP+ sono progettati per uso in Ethernet 10-Gigabit sopra la multi fibra del modo. Sono soddisfacenti rispetto a SFF-8431, a SFF-8432 ed a IEEE 802.3ae 10GBASE-SR/SW. Le progettazioni del ricetrasmettitore sono ottimizzate per il rendimento elevato e redditizio per fornire i clienti le migliori soluzioni per la telecomunicazione ed il datacom.
Dati tecnici chiave
| Tipo di media: |
Fibra mista (MMF) |
| Lunghezza d'onda di TX: |
850 nanometro |
| RX Wavelenght: |
850 nanometro |
| Bilancio ottico minimo: |
dB 4,6 |
| Distanza massima: |
300m |
| Tasso di dati di sostegno: |
1.0625-10.52 GBP |
| Applicazioni di sostegno: |
Manica della fibra 10G (10,52 GBP), Manica della fibra 8G (8,5 GBP), Manica della fibra 4G (4,25 GBP), Manica della fibra 2G (2,125 GBP), Manica della fibra 1G (1,0625 GBP) |
| DDM/DOM: |
Supporto |
| Gamma di temperature: |
0°-70°C standard |
| Connettori: |
Doppio LC |
| Sensibilità del ricevitore: |
dBm -10,5 |
| Sovraccarico del ricevitore: |
-1 dBm |
| Tipo del trasmettitore: |
Laser di VSCEL |
| Tipo del ricevitore: |
Fotodiodo di PIN |
| Potere: |
singola alimentazione elettrica di +3.3V |
| Conformità: |
CE, classe 1 FDA e IEC60825-1 sicurezza dei laser compiacente, RoHS, SFF-8431, SFP MSA |
Caratteristiche di prodotto
●Supporti fino alle velocità di trasmissione 11.3Gb/s
●Connettore duplex di LC
●Orma pluggable calda di SFP+
●trasmettitore di 850nm VCSEL, rivelatore fotoelettrico di PIN
●Fino a 300m su 50/125um MMF (2000MHZ.KM)
●Basso consumo energetico, < 1W="">
●Interfaccia del monitor diagnostico di Digital
●Interfaccia ottica compiacente a IEEE 802.3ae
●Interfaccia elettrica compiacente a SFF-8431
●Temperatura di caso di funzionamento:
Commerical: 0~70°C
Industriale: - °C 40 - 85
Caratteristiche ottiche (SUPERIORI (C) = ℃0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
840 |
850 |
860 |
nanometro |
|
| Viale. potenza di uscita (permesso a) |
PAVIMENTI |
-6 |
|
-1 |
dBm |
1 |
| Rapporto di estinzione |
ER |
4 |
4,5 |
|
dB |
|
| Larghezza spettrale di RMS |
Δλ |
|
|
1 |
nanometro |
|
| Tempo di aumento/caduta (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
2 |
| Pena della dispersione |
TDP |
|
|
3,9 |
dB |
|
| Occhio ottico dell'uscita |
Soddisfacente rispetto a IEEE 0802.3ae |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
|
840 |
850 |
860 |
nanometro |
|
| Sensibilità del ricevitore (ER=4.5) |
PSEN1 |
|
|
-11,1 |
dBm |
3 |
| Sovraccarico |
PAVIMENTI |
|
|
0,5 |
dBm |
|
| Il LOS asserisce |
PA |
-30 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-12 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
|
dB |
|
Note:
1. Misurato a 10.3125b/s con il modello di prova di NRZ di PRBS 231 – 1.
2.20%~80%
3.Under il ER case=4.5@ peggiore 10,3125 Gb/s con il modello di prova di NRZ di PRBS 231 - 1 per i BER < 1x10="">-12
Applicazioni
●10G Base-SR/SW a 10.3125G
●Manica della fibra 10G
●Altri collegamenti ottici
Il ricetrasmettitore dello SR del 10G SFP+ di Olinkcom è CE/RoHS certificato e soddisfacente rispetto alle norme di sicurezza del prodotto. È pienamente compatibile a multi accordo SFF-8431 di fonte di SFP+. Di conseguenza, significa che il modulo è compatibile con la maggior parte di unità in rete. Inoltre, possiamo fornire al ricetrasmettitore di SFP+ i firmware abitudine-codificati per farlo funzionare quasi in tutta l'attrezzatura. Il nostro fuoco sta fornendo il servizio superiore ai clienti.
