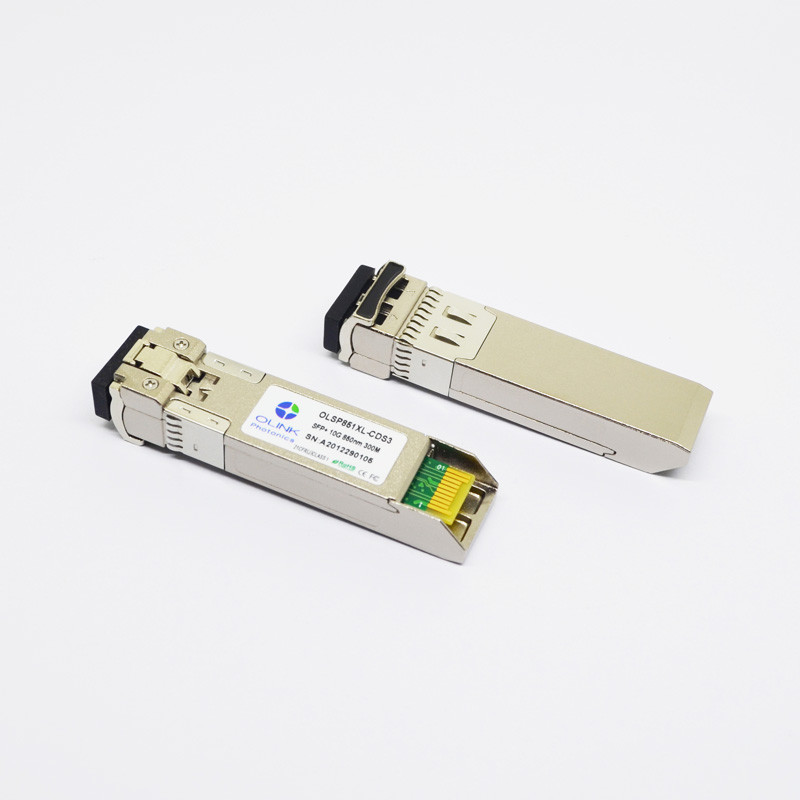

Ricetrasmettitore compatibile di Cisco SFP-10G-SR 10GBASE-SR SFP+ 850nm 300m
Caratteristiche di prodotto
●Supporti fino alle velocità di trasmissione 11.3Gb/s
●Connettore duplex di LC
●Orma pluggable calda di SFP+
●trasmettitore di 850nm VCSEL, rivelatore fotoelettrico di PIN
●Fino a 300m su 50/125um MMF (2000MHZ.KM)
●Basso consumo energetico, < 1W="">
●Interfaccia del monitor diagnostico di Digital
●Interfaccia ottica compiacente a IEEE 802.3ae
●Interfaccia elettrica compiacente a SFF-8431
●Temperatura di caso di funzionamento:
Commerical: 0~70°C
Industriale: - °C 40 - 85
Applicazioni
●10G Base-SR/SW a 10.3125G
●Manica della fibra 10G
●Altri collegamenti ottici
Descrizioni di prodotto
IL DS3 del OLSP851XL-C di Olinkcom (io) ha migliorato il piccolo fattore forma che i ricetrasmettitori Pluggable di SFP+ sono progettati per uso in Ethernet 10-Gigabit sopra fibra mista. Sono soddisfacenti rispetto a SFF-8431, a SFF-8432 ed a IEEE 802.3ae 10GBASE-SR/SW. Le progettazioni del ricetrasmettitore sono ottimizzate per il rendimento elevato e redditizio per fornire i clienti le migliori soluzioni per la telecomunicazione ed il datacom.
Valutazioni massime assolute
| Parametro |
Simbolo |
Minuto. |
Massimo. |
Unità |
Nota |
| Tensione di rifornimento |
Vcc |
-0,5 |
4,0 |
V |
|
| Temperatura di stoccaggio |
ST |
-40 |
85 |
°C |
|
| Umidità relativa |
RH |
0 |
85 |
% |
|
Nota: Lo sforzo al di sopra delle valutazioni assolute di massimo può danneggiare permanente il ricetrasmettitore.
Caratteristiche di funzionamento generali
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Tasso di dati |
Dott |
9,953 |
10,3125 |
10,518 |
Gb/s |
|
| Tensione di rifornimento |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Rifornimento corrente |
Icc5 |
|
|
280 |
mA |
|
| Impiegati di funzionamento di caso. |
TC |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Caratteristiche elettriche (SUPERIORI (C) = ℃0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Oscillazione differenziale dell'immissione dei dati |
VINPP |
180 |
|
700 |
mVpp |
1 |
| Trasmetta per disattivare la tensione |
VD |
VCC-0.8 |
|
Vcc |
V |
|
| Trasmetta per permettere alla tensione |
VEN |
V |
|
Vee+0.8 |
| Impedenza differenziale introdotta |
Rin |
|
100 |
|
Ω |
|
| Ricevitore |
| Oscillazione differenziale del emissione dei dati |
Vout, pp |
300 |
|
850 |
mVpp |
2 |
| Tempo di aumento dell'uscita e tempo di caduta |
TR, Tf |
28 |
|
|
Ps |
3 |
| Il LOS ha asserito |
VLOS_F |
2 |
|
Vcc_HOST |
V |
4 |
| Il LOS de-ha asserito |
VLOS_N |
V |
|
Vee+0.8 |
V |
4 |
Nota:
1. Collegato direttamente ai perni dell'immissione dei dati di TX. Accoppiamento di CA dai perni nel driver IC del laser.
2. Nel termine differenziale 100Ω.
3. 20 – 80%. Misurato con il tavolo di controllo di conformità del modulo ed il modello di prova di OMA. Un uso della sequenza quattro 1's e quattro 0's nel PRBS 9 è un'alternativa accettabile.
4. Il LOS è un'uscita di collettore aperto. Dovrebbe essere tirato su con 4.7kΩ – 10kΩ sull'ospite il bordo. L'operazione normale è logica 0; la perdita di segnale è logica 1.
Caratteristiche ottiche (SUPERIORI (C) = ℃0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
840 |
850 |
860 |
nanometro |
|
| Viale. potenza di uscita (permesso a) |
PAVIMENTI |
-6 |
|
-1 |
dBm |
1 |
| Rapporto di estinzione |
ER |
4 |
4,5 |
|
dB |
|
| Larghezza spettrale di RMS |
Δλ |
|
|
1 |
nanometro |
|
| Tempo di aumento/caduta (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
2 |
| Pena della dispersione |
TDP |
|
|
3,9 |
dB |
|
| Occhio ottico dell'uscita |
Soddisfacente rispetto a IEEE 0802.3ae |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
|
840 |
850 |
860 |
nanometro |
|
| Sensibilità del ricevitore (ER=4.5) |
PSEN1 |
|
|
-11,1 |
dBm |
3 |
| Sovraccarico |
PAVIMENTI |
|
|
0,5 |
dBm |
|
| Il LOS asserisce |
PA |
-30 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-12 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
|
dB |
|
Note:
1. Misurato a 10.3125b/s con il modello di prova di NRZ di PRBS 231 – 1.
2.20%~80%
3.Under il ER case=4.5@ peggiore 10,3125 Gb/s con il modello di prova di NRZ di PRBS 231 - 1 per i BER < 1x10="">-12
Specifiche diagnostiche di Digital
I ricetrasmettitori DS3 di OLSP851XL-C (io) possono essere utilizzati nei sistemi host che richiedono i sistemi diagnostici digitali internamente o esternamente calibrati.
| Parametro |
Simbolo |
Unità |
Minuto. |
Massimo. |
Accuratezza |
Nota |
| Temperatura del ricetrasmettitore |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Tensione di rifornimento del ricetrasmettitore |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Corrente di polarizzazione del trasmettitore |
DBias |
mA |
0 |
80 |
±10% |
2 |
| Trasmettitore potenza di uscita |
Forza DTx |
dBm |
-8 |
+1 |
±2dB |
|
| Alimentazione in ingresso di entrata media del ricevitore |
Forza DRx |
dBm |
-13 |
0 |
±2dB |
|
Note:
1. Internamente misurato
2. L'accuratezza della corrente di polarizzazione di Tx è 10% della corrente reale dal driver del laser al laser
