Approvato dalla FDA compatibile di NetApp del multi di modo 10G SFP+ ricetrasmettitore dello SR

Approvato dalla FDA compatibile di NetApp del multi di modo 10G SFP+ ricetrasmettitore dello SR

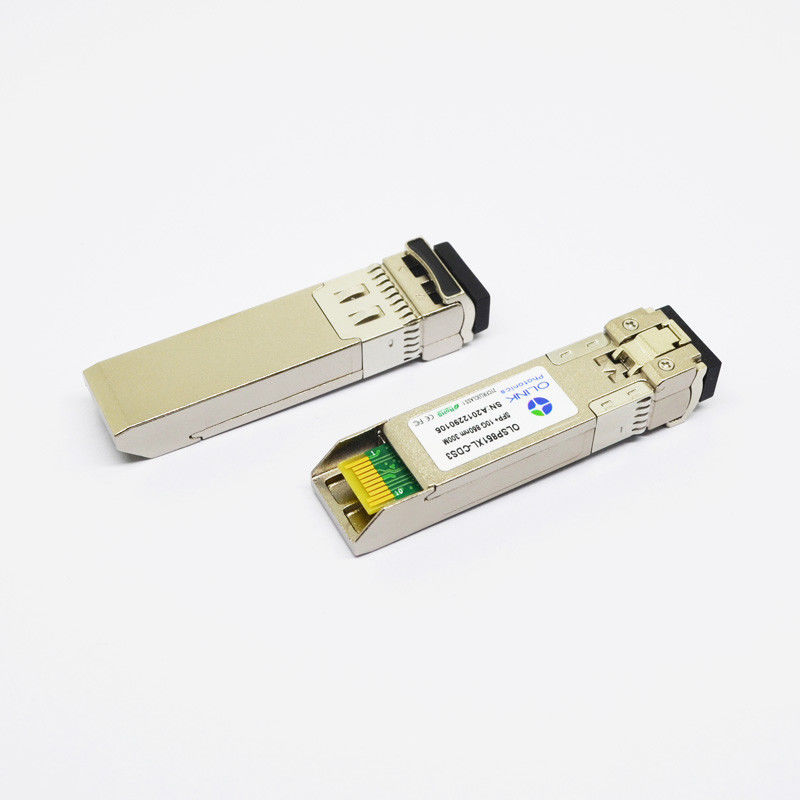

Ricetrasmettitore misto compatibile di NetApp X6589-R6 10Gb/s 850nm SFP+

Il DS3 compatibile di NetApp X6589-R6 OLSP851XL-C (io) è 10G un ricetrasmettitore misto dello SR SFP+ facendo uso della lunghezza d'onda 850nm e del raggiungimento della distanza di fino a 300m su fibra 50/125um. Il modulo può essere utilizzato per le reti di Ethernet 10G, di SONET o dell'SADH.

Caratteristiche di prodotto

• Dal punto di vista funzionale identico al ricetrasmettitore di NetApp X6589-R6 10GBase-SR SFP+
• Interfaccia elettrica compiacente a SFF-8431
• interfaccia ottica di serie 10Gb/s compiacente a 802.3ae 10GBASE-SR
• trasmettitore di 850nm VCSEL, rivelatore fotoelettrico di PIN
• Distanza fino a 300 metri sulla fibra di 10G OM3
• ROHS compiacente e senza piombo

Caratteristiche elettriche (SUPERIORI (C) = ℃0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)

Nota:

1. Collegato direttamente ai perni dell'immissione dei dati di TX. Accoppiamento di CA dai perni nel driver IC del laser.

2. Nel termine differenziale 100Ω.

3. 20 – 80%. Misurato con il tavolo di controllo di conformità del modulo ed il modello di prova di OMA. Un uso della sequenza quattro 1's e quattro 0's nel PRBS 9 è un'alternativa accettabile.

4. Il LOS è un'uscita di collettore aperto. Dovrebbe essere tirato su con 4.7kΩ – 10kΩ sull'ospite il bordo. L'operazione normale è logica 0; la perdita di segnale è logica 1.

Caratteristiche ottiche (SUPERIORI (C) = ℃0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)

Note:

1. Misurato a 10.3125b/s con il modello di prova ^di NRZ ^di PRBS 231 ^{– 1}.

2.20%~80%

3.Under il ER case=4.5@ peggiore 10,3125 Gb/s con il modello di prova ^di NRZ ^di PRBS 231 ^{- 1} per i BER < 1x10="">-12

IL DS3 del OLSP851XL-C di Olinkcom (io) è un rendimento elevato e un modulo redditizio del ricetrasmettitore di 10GBASE-SR SFP+ per 10 collegamenti fino a 300m di Gigabit Ethernet sopra fibra mista OM3. Il ricetrasmettitore caratterizza un trasmettitore altamente affidabile di 850nm VCSEL ed il rivelatore fotoelettrico di PIN nel connettore ottico di LC del duplex. Aderisce alle specifiche di SFP+ MSA (SFF-8431, SFF-8432), a 10 specifiche di Gigabit Ethernet (10GBASE-SR/SW per IEEE 802.3ae) ed al Manica della fibra 10G (1200-MX-SN-I).

Ulteriormente, il ricetrasmettitore di 10GBASE-SR SFP+ è stato integrato con un'interfaccia digitale migliorata di controllo diagnostico (DDMI), che fornisce al monitoraggio in tempo reale della temperatura del ricetrasmettitore, corrente di polarizzazione del laser, potere ottico, ha ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere.
