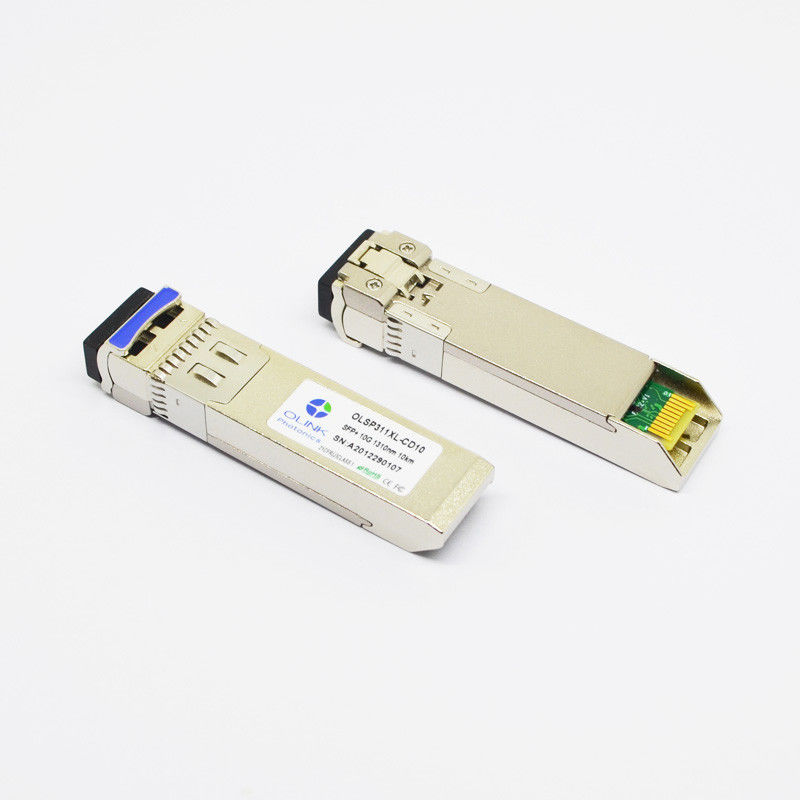

Pluggable caldo compatibile del Arista del ricetrasmettitore della fibra dei DOM LC SMF 10G SFP+
Reti SFP-10G-LR del Arista del modulo dei DOM LC SMF di 10G-LR SFP+ 1310nm 10km compatibili
Descrizioni
Il ricetrasmettitore compatibile delle reti SFP-10G-LR SFP+ del Arista sostiene le lunghezze di collegamento di fino a 10km sopra la fibra duplex di LC SMF. Le progettazioni del ricetrasmettitore sono ottimizzate per il rendimento elevato e redditizio per fornire i clienti le migliori soluzioni per la telecomunicazione.
Valutazioni massime assolute
| Parametro |
Simbolo |
Minuto. |
Massimo. |
Unità |
Nota |
| Tensione di rifornimento |
Vcc |
-0,5 |
4,0 |
V |
|
| Temperatura di stoccaggio |
ST |
-40 |
85 |
°C |
|
| Umidità relativa |
RH |
0 |
85 |
% |
|
Nota: Lo sforzo al di sopra delle valutazioni assolute di massimo può danneggiare permanente il ricetrasmettitore.
Caratteristiche di funzionamento generali
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Tasso di dati |
|
9,953 |
10,3125 |
11,3 |
Gb/s |
|
| Tensione di rifornimento |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Rifornimento corrente |
Icc5 |
|
|
300 |
mA |
|
| Impiegati di funzionamento di caso. |
TC |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Caratteristiche elettriche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Oscillazione differenziale dell'immissione dei dati |
VINPP |
180 |
|
700 |
mVpp |
1 |
| Trasmetta per disattivare la tensione |
VD |
VCC-0.8 |
|
Vcc |
V |
|
| Trasmetta per permettere alla tensione |
VEN |
V |
|
Vee+0.8 |
| Impedenza differenziale introdotta |
Rin |
|
100 |
|
Ω |
|
| Ricevitore |
| Oscillazione differenziale del emissione dei dati |
Vout, pp |
300 |
|
850 |
mVpp |
2 |
| Tempo di aumento dell'uscita e tempo di caduta |
TR, Tf |
28 |
|
|
Ps |
3 |
| Il LOS ha asserito |
VLOS_F |
VCC-0.8 |
|
Vcc |
V |
4 |
| Il LOS de-ha asserito |
VLOS_N |
V |
|
Vee+0.8 |
V |
4 |
Nota:
1. Collegato direttamente ai perni dell'immissione dei dati di TX. Accoppiamento di CA dai perni nel driver IC del laser.
2. Nel termine differenziale 100Ω.
3. 20 – 80%. Misurato con il tavolo di controllo di conformità del modulo ed il modello di prova di OMA. Un uso della sequenza quattro 1's e quattro 0's nel PRBS 9 è un'alternativa accettabile.
4. Il LOS è un'uscita di collettore aperto. Dovrebbe essere tirato su con 4.7kΩ – 10kΩ sull'ospite il bordo. L'operazione normale è logica 0; la perdita di segnale è logica 1.
Caratteristiche
●Sostiene le velocità di trasmissione 11.3Gb/s
●Connettore duplex di LC
●Orma pluggable calda di SFP+
●Applicabile per il collegamento di 10km SMF
●Basso consumo energetico, < 1W="">
●Interfaccia ottica compiacente a IEEE 802.3ae 10GBASE-LR
●Interfaccia elettrica compiacente a SFF-8431
●Temperatura di caso di funzionamento: Commerical: °C 0 - 70
Applicazioni
●10GBASE-LR/LW a 10.3125Gbps
●Manica della fibra 10G
●Altri collegamenti ottici
