modo ottico 10gbe multi Dell dello Sr di 850nm 300m SFP+ 407 BBOU compatibili

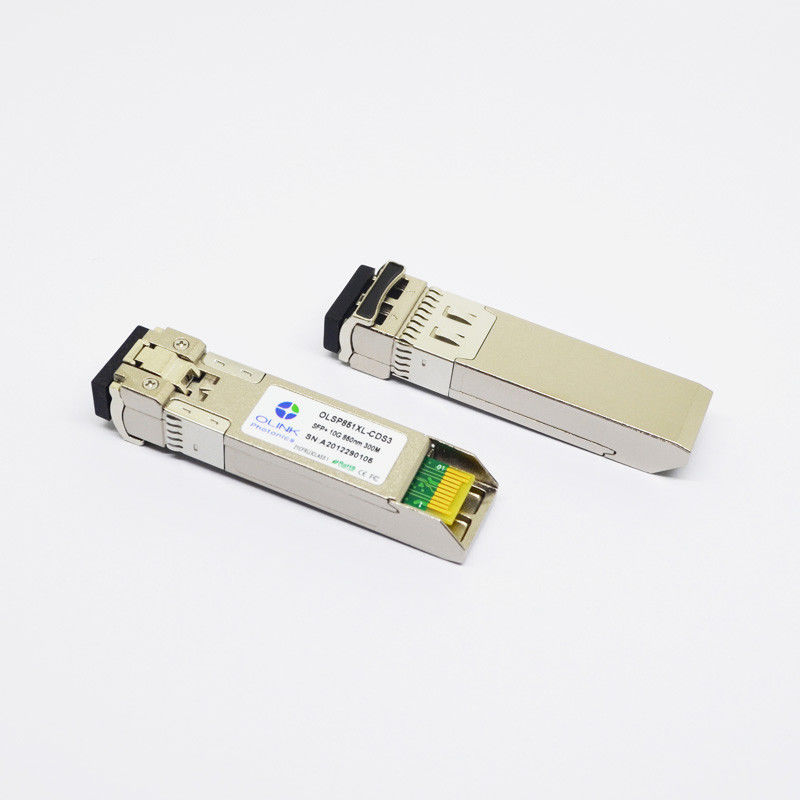

Modulo compatibile del ricetrasmettitore dello SR di Dell 407-BBOU 10GB SFP+ (MMF, 850nm, 300m, LC, DDM)
Questo modulo dello SR di 10GbE SFP+ è adatto ad uso con i sistemi della rete di Dell ed è equivalente al numero del pezzo genuino 407-BBOU. Sostiene dato ordine di 10.3125Gbps (10GBASE-SR) o di 9.953Gbps (10GBASE-SW), fornente la connettività della fibra fino a 300 m. sopra cavo OM3. Il modulo è programmato e collaudato per assicurare il lavoro con Dell i commutatori da 10 gigabit, i server e delle altre piattaforme.
Caratteristiche di prodotto
●Supporti fino alle velocità di trasmissione 11.3Gb/s
●Connettore duplex di LC
●Orma pluggable calda di SFP+
●trasmettitore di 850nm VCSEL, rivelatore fotoelettrico di PIN
●Fino a 300m su 50/125um MMF (2000MHZ.KM)
●Basso consumo energetico, < 1W="">
●Interfaccia del monitor diagnostico di Digital
●Interfaccia ottica compiacente a IEEE 802.3ae
●Interfaccia elettrica compiacente a SFF-8431
●Temperatura di caso di funzionamento:
Commerical: 0~70°C
Industriale: - °C 40 - 85
Caratteristiche ottiche (SUPERIORI (C) = ℃0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
840 |
850 |
860 |
nanometro |
|
| Viale. potenza di uscita (permesso a) |
PAVIMENTI |
-6 |
|
-1 |
dBm |
1 |
| Rapporto di estinzione |
ER |
4 |
4,5 |
|
dB |
|
| Larghezza spettrale di RMS |
Δλ |
|
|
1 |
nanometro |
|
| Tempo di aumento/caduta (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
2 |
| Pena della dispersione |
TDP |
|
|
3,9 |
dB |
|
| Occhio ottico dell'uscita |
Soddisfacente rispetto a IEEE 0802.3ae |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
|
840 |
850 |
860 |
nanometro |
|
| Sensibilità del ricevitore (ER=4.5) |
PSEN1 |
|
|
-11,1 |
dBm |
3 |
| Sovraccarico |
PAVIMENTI |
|
|
0,5 |
dBm |
|
| Il LOS asserisce |
PA |
-30 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-12 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
|
dB |
|
Note:
1. Misurato a 10.3125b/s con il modello di prova di NRZ di PRBS 231 – 1.
2.20%~80%
3.Under il ER case=4.5@ peggiore 10,3125 Gb/s con il modello di prova di NRZ di PRBS 231 - 1 per i BER < 1x10="">-12
Specifiche diagnostiche di Digital
I ricetrasmettitori DS3 di OLSP851XL-C (io) possono essere utilizzati nei sistemi host che richiedono i sistemi diagnostici digitali internamente o esternamente calibrati.
| Parametro |
Simbolo |
Unità |
Minuto. |
Massimo. |
Accuratezza |
Nota |
| Temperatura del ricetrasmettitore |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Tensione di rifornimento del ricetrasmettitore |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Corrente di polarizzazione del trasmettitore |
DBias |
mA |
0 |
80 |
±10% |
2 |
| Trasmettitore potenza di uscita |
Forza DTx |
dBm |
-8 |
+1 |
±2dB |
|
| Alimentazione in ingresso di entrata media del ricevitore |
Forza DRx |
dBm |
-13 |
0 |
±2dB |
|
Note:
1. Internamente misurato
2. L'accuratezza della corrente di polarizzazione di Tx è 10% della corrente reale dal driver del laser al laser
Compatibilità
Il ricetrasmettitore compatibile di Dell 10GBASE-SR SFP+ di Olinkcom può essere lavorato con l'attrezzatura sotto di Dell.
Dell Networking N1524, N1524P, N1548, N1548P, N2024, N2024P, N2048, N2048P, N3024, N3024F, N3024P, N3048, N3048P, N4032, N4032F, N4064, N4064F,
S3124, S3124F, S3124P, S3148, S3148P, X4012
Dell PowerEdge T130, T330, T430, T630
Rete N2128PX-ON, N3024EF-ON, N3024EP-ON, N3024ET-ON, N3048EP-ON, N3048ET-ON, N3132PX-ON, X1052, X1052P di Dell contabilità elettromagnetica
Dell contabilità elettromagnetica PowerEdge R440, R540, R640, R740, T440, T640
