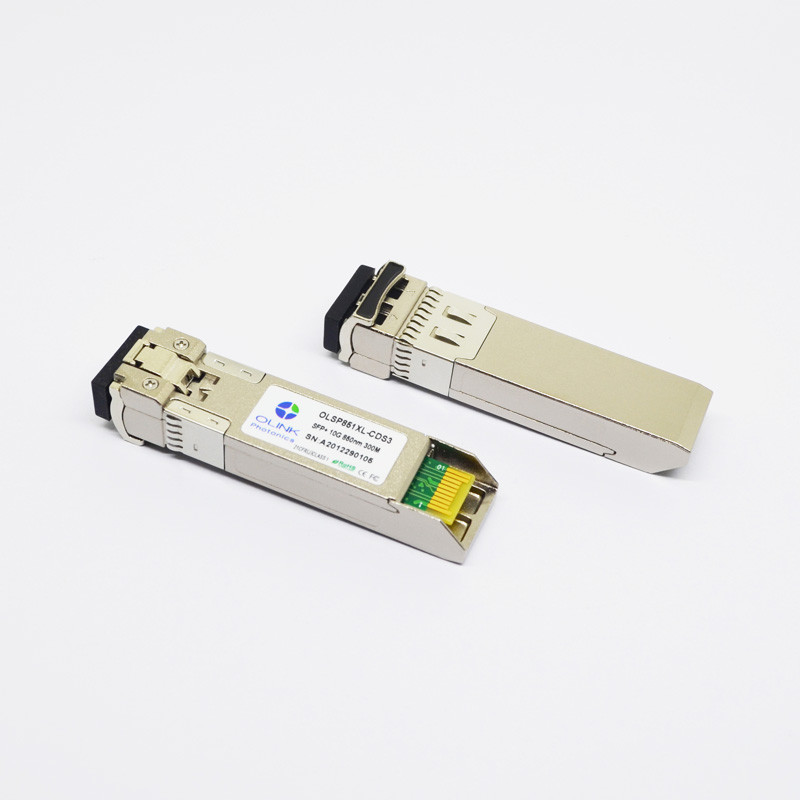

SR compatibile 850nm 300m del modulo della fibra mista di Alcatel SFP+ 10G
Ricetrasmettitore compatibile di Alcatel SFP+ 10GBase-SR 850nm 300m millimetro
Lo SFP+ 10GBase-SR è 10G un ricetrasmettitore multi ordine misto dello SR SFP+ facendo uso della lunghezza d'onda 850nm e del raggiungimento della distanza di fino a 300m su fibra 50/125um. Possono essere usati per le reti di Ethernet 10G, di SONET o dell'SADH.
Caratteristiche di prodotto
La norma dello SR è usata per i collegamenti a corta portata della fibra, la fibra principalmente in costruzione e laddove mista OM3 è disponibile. I ricetrasmettitori seguono gli standard industriali di accordo di Multi-fonte di SFP (MSA) e di SFF-8472, rendente li direttamente intercambiabili con tutto il dispositivo della rete dopo gli standard industriali.
Caratteristiche ottiche (SUPERIORI (C) = ℃0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
840 |
850 |
860 |
nanometro |
|
| Viale. potenza di uscita (permesso a) |
PAVIMENTI |
-6 |
|
-1 |
dBm |
1 |
| Rapporto di estinzione |
ER |
4 |
4,5 |
|
dB |
|
| Larghezza spettrale di RMS |
Δλ |
|
|
1 |
nanometro |
|
| Tempo di aumento/caduta (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
2 |
| Pena della dispersione |
TDP |
|
|
3,9 |
dB |
|
| Occhio ottico dell'uscita |
Soddisfacente rispetto a IEEE 0802.3ae |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
|
840 |
850 |
860 |
nanometro |
|
| Sensibilità del ricevitore (ER=4.5) |
PSEN1 |
|
|
-11,1 |
dBm |
3 |
| Sovraccarico |
PAVIMENTI |
|
|
0,5 |
dBm |
|
| Il LOS asserisce |
PA |
-30 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-12 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
|
dB |
|
Note:
1. Misurato a 10.3125b/s con il modello di prova di NRZ di PRBS 231 – 1.
2.20%~80%
3.Under il ER case=4.5@ peggiore 10,3125 Gb/s con il modello di prova di NRZ di PRBS 231 - 1 per i BER < 1x10="">-12
Specifiche diagnostiche di Digital
| Parametro |
Simbolo |
Unità |
Minuto. |
Massimo. |
Accuratezza |
Nota |
| Temperatura del ricetrasmettitore |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Tensione di rifornimento del ricetrasmettitore |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Corrente di polarizzazione del trasmettitore |
DBias |
mA |
0 |
80 |
±10% |
2 |
| Trasmettitore potenza di uscita |
Forza DTx |
dBm |
-8 |
+1 |
±2dB |
|
| Alimentazione in ingresso di entrata media del ricevitore |
Forza DRx |
dBm |
-13 |
0 |
±2dB |
|
Note:
1. Internamente misurato
2. L'accuratezza della corrente di polarizzazione di Tx è 10% della corrente reale dal driver del laser al laser
Descrizioni di prodotto
IL DS3 del OLSP851XL-C di Olinkcom (io) è un modulo Pluggable migliorato del ricetrasmettitore di piccolo fattore forma (SFP+) con un velocità di trasmissione, massimo di 10 GBP fino a 300m sopra cavo a fibre ottiche misto. È utilizzato nei dispositivi di rete compatibili con la scanalatura di SFP. Lo SFPs è accordo di Multi-fonte (MSA) compiacente e sviluppato alle specifiche dell'OEM.
Applicazioni
●10G Base-SR/SW a 10.3125G
●Manica della fibra 10G
●SONET, reti dell'SADH
FAQ
1. Come circa la garanzia?
Tutti i nostri prodotti sono di 3 anni della garanzia (il servizio del cambiamento e di ritorno entro 1 anno, riparazione entro 2 anni)
2. Che cosa è i vostri termini di consegna?
EXW, CATENA DELL'OROLOGIO, DAP… è disponibile, voi può contattare con noi per maggiori informazioni
