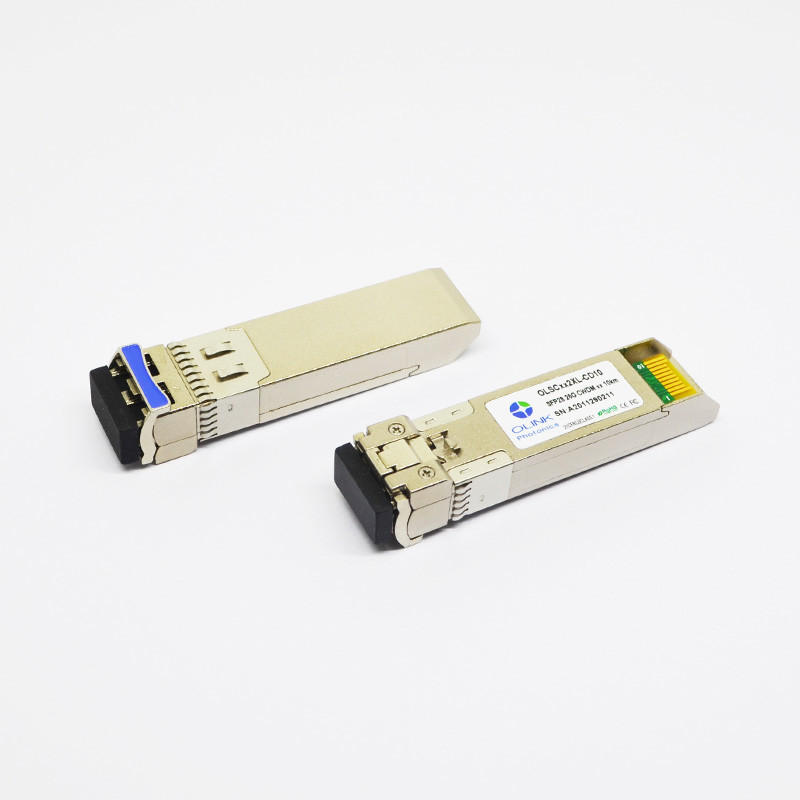

Pluggable caldo del modulo dei DOM LC SMF del ricetrasmettitore di CWDM 1370nm 10km 25G SFP28
Modulo ottico su misura del ricetrasmettitore dei DOM LC SMF di 25G CWDM SFP28 1370nm 10km
Caratteristiche di prodotto
●Supporti fino alle velocità di trasmissione 25.78Gb/s
●compiacente a IEEE 802.3cc
●compiacente a SFF-8402 per la soluzione SFP28
●Interfaccia del monitor diagnostico di Digital con SFF-8472
●Orma pluggable calda di SFP+
●1271nm, 1291nm, 1311nm, 1331nm, 1351nm, trasmettitore di 1371nm CWDM
●Applicabile per il collegamento di 10Km SMF
●Alto margine della trasmissione
●Basso consumo energetico<1>
●Singola alimentazione elettrica 3.3V
●Temperatura di caso di funzionamento:
Commerical: °C 0 - 70 eccezionale: - °C 20 - 80
Applicazioni
●25,78 Gb/s a senso unico
●Altri collegamenti ottici
Descrizioni di prodotto
Lunghezza d'onda: 1271nm, 1291nm, 1311nm, 1331nm, 1351nm, ricetrasmettitore di 1371nm CWDM DFB
Le sue caratteristiche:
- È progettato per uso nella fibra monomodale del rateover di dati 25Gb/s per la lunghezza di collegamento 10Km.
- Le progettazioni del ricetrasmettitore sono ottimizzate per il rendimento elevato e redditizio per fornire i clienti le migliori soluzioni per i collegamenti ottici a senso unico 25Gb/s.
Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (E) =-20 a ℃ 80, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
-6.5nm |
1271,1291,
1311,1331,
1351,1371
|
+6.5nm |
nanometro |
|
| Viale. potenza di uscita (permesso a) |
PAVIMENTI |
0 |
|
+6 |
dBm |
1 |
| Rapporto di soppressione di Laterale modo |
SMSR |
30 |
|
|
dB |
|
| Rapporto di estinzione |
ER |
3,5 |
|
|
dB |
|
| Larghezza spettrale di RMS (- 20dB) |
Δλ |
|
|
1 |
nanometro |
|
| Pena della dispersione |
TDP |
|
|
2,4,4.5 |
dB |
|
| Rumore relativo di intensità |
RIN |
|
|
-130 |
dB/Hz |
|
| Ricevitore |
| Lunghezza d'onda di funzionamento |
|
1260 |
|
1610 |
nanometro |
|
| Sensibilità del ricevitore (OMA) |
PSen |
|
|
-13,8 |
dBm |
3 |
| Potere medio del ricevitore |
Pimax |
-13,3 |
|
2 |
dBm |
|
| Il LOS asserisce |
PA |
-30 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-12 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
5 |
dB |
|
Note:
1. Le figure di potere medio sono soltanto informative, per IEEE 802.3cc.
2. Misurato ai BER più di meno di 5E-5, di nuovo alla parte posteriore. Il modello della misura è PRBS 231-1 con ER=4.5@ peggiore 25.78Gb/s.
Alte componenti ottiche affidabili e progettazione eccellente
1. Laser di DLB e fotodiodo di PIN
- Distanza di trasmissione lunga.
- Alta velocità e prestazione
2. Dito spesso dell'oro
- Operazione stabile
- Ripetuto tappi e disinserisca
3. Placcaggio dell'oro duro Shell
Buona dissipazione di calore
Non può essere deformato facilmente
interferenza Anti-elettromagnetica
Nostri tutti i moduli hanno 3 anni di garanzia!
