Modo ottico del ricetrasmettitore 1310nm 10km di 10GBASE-LR 10G SFP+ singolo
Ricetrasmettitore compatibile di Intel E10GSFPLR 10GBASE-LR SFP+ 1310nm 10km
Questo modulo di 10GbE SFP+ LR è adatto ad uso con i sistemi della rete di Intel. Sostiene dato ordine di 10.3125Gbps (10GBASE-LR) o di 9.953Gbps (10GBASE-LW), fornente la connettività fino a 10km della fibra sulla fibra del singolo modo. Il modulo è programmato e collaudato per assicurare il lavoro con Intel i commutatori da 10 gigabit, i server e delle altre piattaforme.
Caratteristiche di prodotto
●interfaccia ottica di serie 10Gb/s
●Connettore duplex di LC
●Orma pluggable calda di SFP+
●Soddisfacente rispetto a SFP+MSA
●Trasmettitore non raffreddato di 1310nm DFB, rivelatore fotoelettrico di PIN
●Applicabile per il collegamento di 10km SMF
●Basso consumo energetico, < 1W="">
●Interfaccia del monitor diagnostico di Digital
Caratteristiche di funzionamento generali
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Tasso di dati |
|
9,953 |
10,3125 |
11,3 |
Gb/s |
|
| Tensione di rifornimento |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Rifornimento corrente |
Icc5 |
|
|
300 |
mA |
|
| Impiegati di funzionamento di caso. |
TC |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
1260 |
1310 |
1355 |
nanometro |
|
| Viale. potenza di uscita (permesso a) |
PAVIMENTI |
-6 |
|
0 |
dBm |
1 |
| Rapporto di soppressione di Laterale modo |
SMSR |
30 |
|
|
dB |
|
| Rapporto di estinzione |
ER |
4 |
4,5 |
|
dB |
|
| Larghezza spettrale di RMS |
Δλ |
|
|
1 |
nanometro |
|
| Tempo di aumento/caduta (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Pena della dispersione |
TDP |
|
|
3,2 |
dB |
|
| Rumore relativo di intensità |
RIN |
|
|
-128 |
dB/Hz |
|
| Occhio ottico dell'uscita |
Soddisfacente rispetto a IEEE 0802.3ae |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
|
1270 |
|
1600 |
nanometro |
|
| Sensibilità del ricevitore |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Sovraccarico |
PAVIMENTI |
|
|
0,5 |
dBm |
|
| Il LOS asserisce |
PA |
-30 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-18 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
|
dB |
|
Note:
1. le figure di potere medio sono soltanto informative, per IEEE 802.3ae.
2. Misurato ai BER più di meno di 1E-12, di nuovo alla parte posteriore. Il modello della misura è PRBS 231-1 con ER=4.5@ peggiore 10.3125Gb/s.
Applicazioni
●Ethernet 10GBASE-LR/10GBASE-LW
●Manica della fibra 10G
●commutatori e router di 10G Data Center
●carte di interfaccia di rete 10G e convertitori di media della fibra
●Sistemi di LTE
●Altri collegamenti ottici

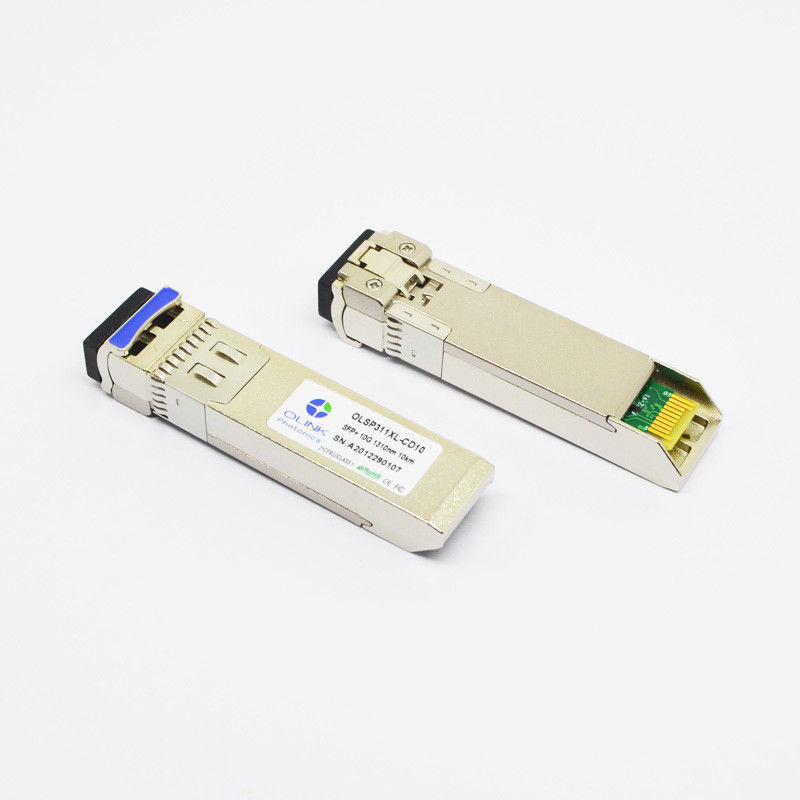

Il OLSP311XL-CD10 è prodotto del laser della classe A 1. Completamente aderisce all'accordo di multi-sourcing (MSA) che gli permette di lavorare in tutte le piattaforme compiacenti di MSA. OLSP311XL-CD10 deve essere azionato entro i limiti specificati di tensione e della temperatura. I porti ottici del modulo saranno terminati con un connettore ottico o con una spina della polvere.
