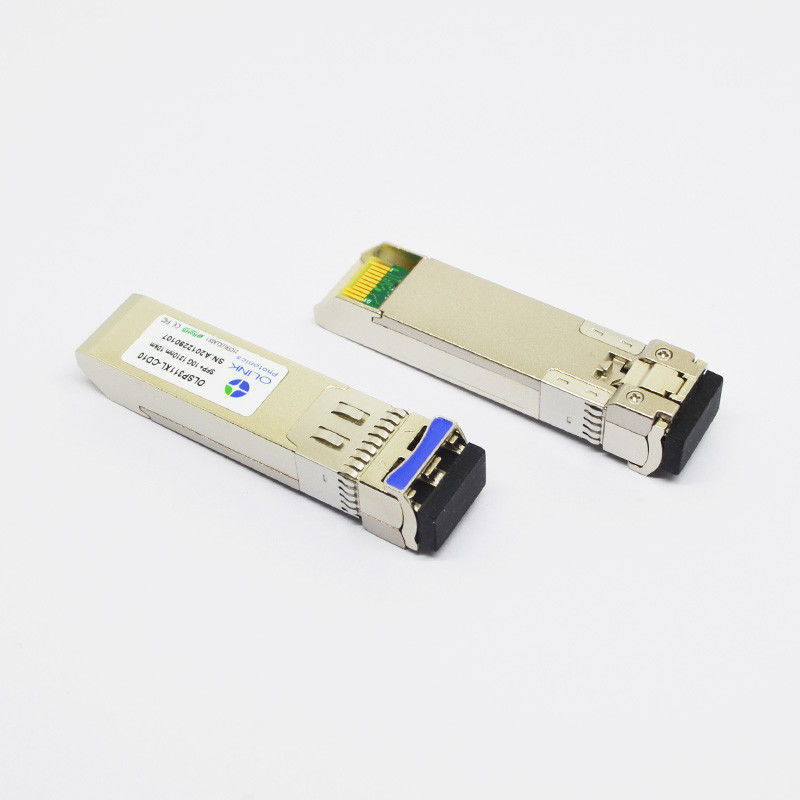

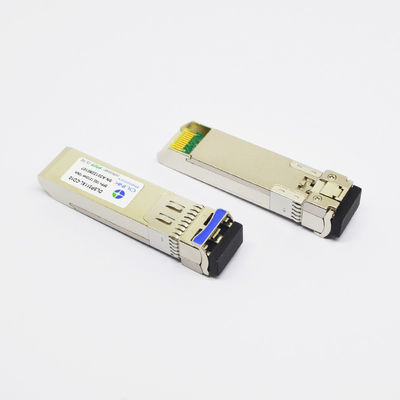

Ricetrasmettitore ottico compatibile 10GBASE-LR di Mellanox 10G SFP+ per SONET
Modulo compatibile del ricetrasmettitore di Mellanox MFM1T02A-LR 10GBASE-LR SFP+
Caratteristiche di prodotto
Lo SFP+ 10GBASE-LR è un ricetrasmettitore monomodale di 10G LR SFP+ facendo uso della lunghezza d'onda 1310nm e del raggiungimento della distanza di fino a 10km. Possono essere usati per le reti di Ethernet 10G, di SONET o dell'SADH. I ricetrasmettitori seguono gli standard industriali di accordo di Multi-fonte di SFP (MSA) e di SFF-8472, rendente li direttamente intercambiabili con tutto il dispositivo della rete dopo gli standard industriali.
Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
1260 |
1310 |
1355 |
nanometro |
|
| Viale. potenza di uscita (permesso a) |
PAVIMENTI |
-6 |
|
0 |
dBm |
1 |
| Rapporto di soppressione di Laterale modo |
SMSR |
30 |
|
|
dB |
|
| Rapporto di estinzione |
ER |
4 |
4,5 |
|
dB |
|
| Larghezza spettrale di RMS |
Δλ |
|
|
1 |
nanometro |
|
| Tempo di aumento/caduta (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Pena della dispersione |
TDP |
|
|
3,2 |
dB |
|
| Rumore relativo di intensità |
RIN |
|
|
-128 |
dB/Hz |
|
| Occhio ottico dell'uscita |
Soddisfacente rispetto a IEEE 0802.3ae |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
|
1270 |
|
1600 |
nanometro |
|
| Sensibilità del ricevitore |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Sovraccarico |
PAVIMENTI |
|
|
0,5 |
dBm |
|
| Il LOS asserisce |
PA |
-30 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-18 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
|
dB |
|
Note:
1. Le figure di potere medio sono soltanto informative, per IEEE 802.3ae.
2. Misurato ai BER più di meno di 1E-12, di nuovo alla parte posteriore. Il modello della misura è PRBS 231-1 con ER=4.5@ peggiore 10.3125Gb/s.
Specifiche diagnostiche di Digital
I ricetrasmettitori D10 di OLSP311XL-C (io) possono essere utilizzati nei sistemi host che richiedono i sistemi diagnostici digitali internamente o esternamente calibrati.
| Parametro |
Simbolo |
Unità |
Minuto. |
Massimo. |
Accuratezza |
Nota |
| Temperatura del ricetrasmettitore |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Tensione di rifornimento del ricetrasmettitore |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Corrente di polarizzazione del trasmettitore |
DBias |
mA |
2 |
80 |
±10% |
3 |
| Trasmettitore potenza di uscita |
Forza DTx |
dBm |
-8 |
+2 |
±2dB |
|
| Alimentazione in ingresso di entrata media del ricevitore |
Forza DRx |
dBm |
-16 |
0 |
±2dB |
|
Note:
1. Nell'azionare il ºC temp.=0~70, la gamma sarà min=-5, Max=+75
2. Internamente misurato
3. L'accuratezza della corrente di polarizzazione di Tx è 10% della corrente reale dal driver del laser al laser
Descrizioni di prodotto
Il OLSP311XL-CD10 di Olinkcom è un modulo Pluggable migliorato del ricetrasmettitore di piccolo fattore forma (SFP+) con un velocità di trasmissione, massimo di 10 GBP fino a 10km sopra cavo a fibre ottiche monomodale. È utilizzato nei dispositivi di rete compatibili con la scanalatura di SFP. Lo SFPs è accordo di Multi-fonte (MSA) compiacente e sviluppato alle specifiche dell'OEM.
Applicazioni
●Ethernet 10GBASE-LR/10GBASE-LW
●Manica della fibra 10G
●SONET, reti dell'SADH
FAQ
1. Come circa la garanzia?
Tutti i nostri prodotti sono di 3 anni della garanzia (il servizio del cambiamento e di ritorno entro 1 anno, riparazione entro 2 anni)
2. Che cosa è i vostri termini di consegna?
EXW, CATENA DELL'OROLOGIO, DAP… è disponibile, voi può contattare con noi per maggiori informazioni
