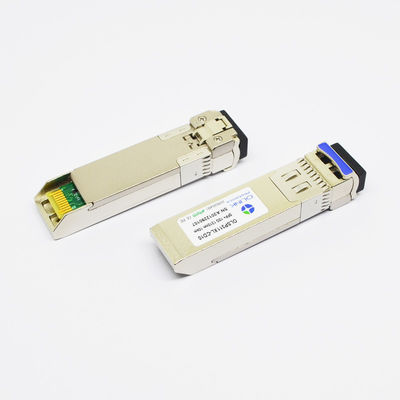

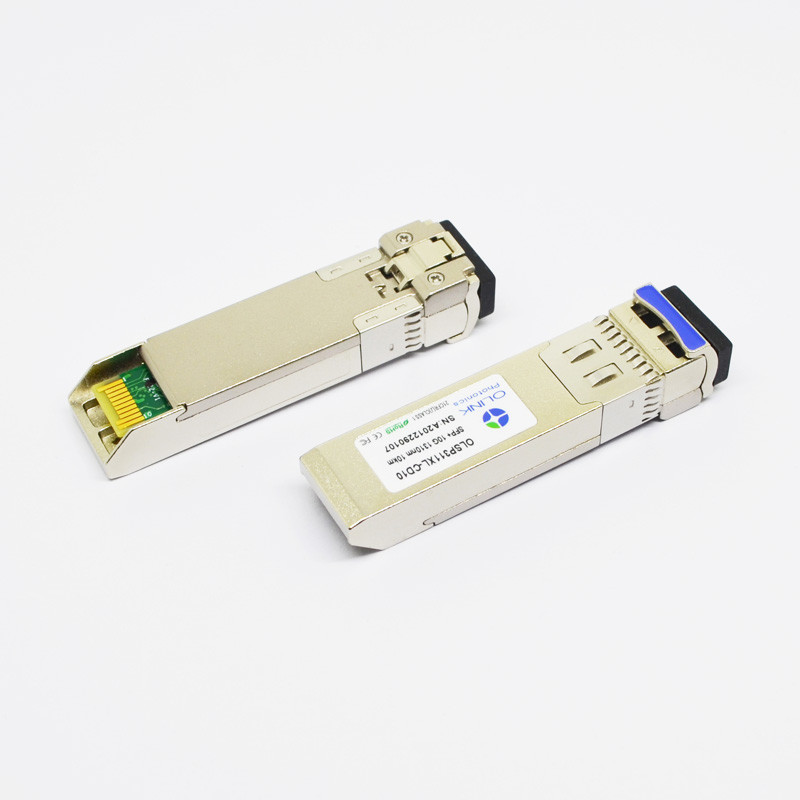

Ricetrasmettitore SMF 1310nm 10km Alcatel di 10GBASE-LR 10G SFP+ compatibile
Ricetrasmettitore compatibile SMF 1310nm 10km di Alcatel-Lucent SFP-10G-LR 10GBASE-LR SFP+
Il ricetrasmettitore compatibile Alcatel-Lucent-LR fornisce un rendimento elevato e una soluzione redditizia per la connettività della fibra 10.3125Gbps (10GBASE-LR) sopra cavo ottico monomodale. È programmato per essere adatto ad uso con gli apparecchi dell'ingresso dei commutatori, di sicurezza di Ethernet di Alcatel-Lucent 10-Gigabit e schede di rete.
Caratteristiche di prodotto
●Fattore forma di SFP+ soddisfacente rispetto a SFP+ norma SFF-8431 e SFF-8461 di MSA
●inserire Caldo-permutabili del dispositivo di ingresso/uscita 10 il porto di Gigabit Ethernet SFP+
●Capacità ottica del monitoraggio di Digital (DOM) per i sistemi diagnostici
●Supporti fino alle velocità di trasmissione 11.3Gb/s
●Alcatel compatibile
●Portata di fino a 10km
●lunghezza d'onda 1310nm
Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
1260 |
1310 |
1355 |
nanometro |
|
| Viale. potenza di uscita (permesso a) |
PAVIMENTI |
-6 |
|
0 |
dBm |
1 |
| Rapporto di soppressione di Laterale modo |
SMSR |
30 |
|
|
dB |
|
| Rapporto di estinzione |
ER |
4 |
4,5 |
|
dB |
|
| Larghezza spettrale di RMS |
Δλ |
|
|
1 |
nanometro |
|
| Tempo di aumento/caduta (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Pena della dispersione |
TDP |
|
|
3,2 |
dB |
|
| Rumore relativo di intensità |
RIN |
|
|
-128 |
dB/Hz |
|
| Occhio ottico dell'uscita |
Soddisfacente rispetto a IEEE 0802.3ae |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
|
1270 |
|
1600 |
nanometro |
|
| Sensibilità del ricevitore |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Sovraccarico |
PAVIMENTI |
|
|
0,5 |
dBm |
|
| Il LOS asserisce |
PA |
-30 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-18 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
|
dB |
|
Note:
1. Le figure di potere medio sono soltanto informative, per IEEE 802.3ae.
2. Misurato ai BER più di meno di 1E-12, di nuovo alla parte posteriore. Il modello della misura è PRBS 231-1 con ER=4.5@ peggiore 10.3125Gb/s.
Specifiche diagnostiche di Digital
I ricetrasmettitori D10 di OLSP311XL-C (io) possono essere utilizzati nei sistemi host che richiedono i sistemi diagnostici digitali internamente o esternamente calibrati.
| Parametro |
Simbolo |
Unità |
Minuto. |
Massimo. |
Accuratezza |
Nota |
| Temperatura del ricetrasmettitore |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Tensione di rifornimento del ricetrasmettitore |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Corrente di polarizzazione del trasmettitore |
DBias |
mA |
2 |
80 |
±10% |
3 |
| Trasmettitore potenza di uscita |
Forza DTx |
dBm |
-8 |
+2 |
±2dB |
|
| Alimentazione in ingresso di entrata media del ricevitore |
Forza DRx |
dBm |
-16 |
0 |
±2dB |
|
Note:
1.When che aziona il ºC temp.=0~70, la gamma sarà min=-5, Max=+75
2. Internamente misurato
3. L'accuratezza della corrente di polarizzazione di Tx è 10% della corrente reale dal driver del laser al laser
Ampia applicazione
●Ampiamente usato sui commutatori 10G, sui router, sui server, sui NIC e sull'altra apparecchiatura di trasmissione
●Adatto a centro dati, impresa che fissa gabinetto, unità di banda di base & della radio ed altri ambienti
●10GBASE-LR/LW a 10.3125Gbps
●Manica della fibra 10G
●CPRI e OBSAI
●Altri collegamenti ottici
Il OLSP311XL-CD10 è prodotto del laser della classe A 1. Completamente aderisce all'accordo di multi-sourcing (MSA) che gli permette di lavorare in tutte le piattaforme compiacenti di MSA. OLSP311XL-CD10 deve essere azionato entro i limiti specificati di tensione e della temperatura. I porti ottici del modulo saranno terminati con un connettore ottico o con una spina della polvere.
