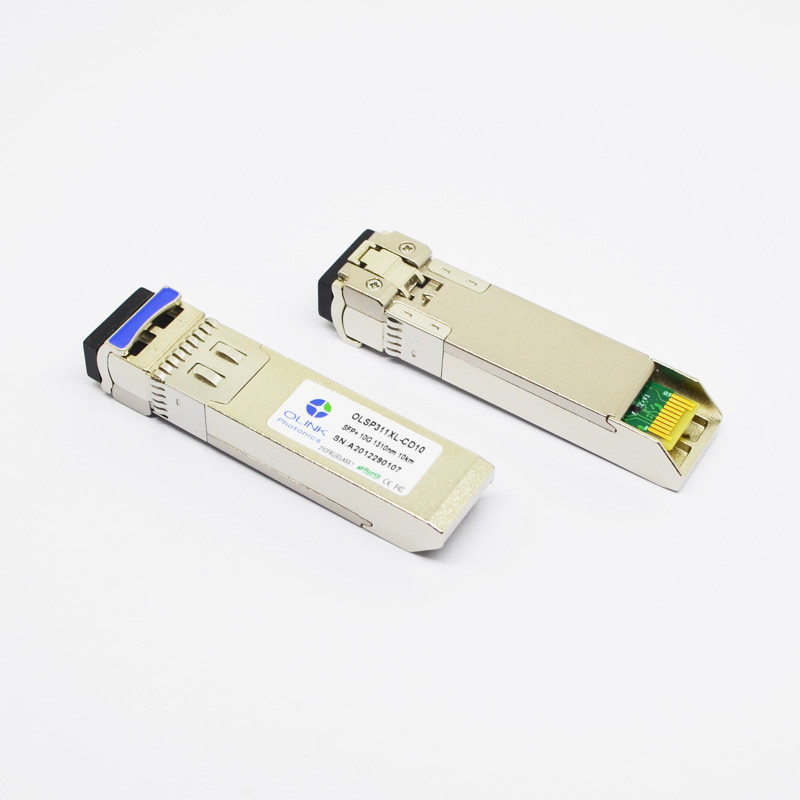

Ricetrasmettitore compatibile di Cisco SFP-10G-LR SFP+ (SMF, 1310nm, 10km, DOM, LC)

Ricetrasmettitore compatibile di Cisco SFP-10G-LR SFP+ (SMF, 1310nm, 10km, DOM, LC)

Caratteristiche di prodotto

1. pluggable caldo
2. interfaccia ottica di serie 10Gb/s
3. fino a 10km su SMF
4. pacchetto di SFP MSA con il connettore duplex di LC
5. interfaccia del monitor diagnostico di Digital
6. EMI molto bassa e protezione eccellente di ESD
7. alto margine della trasmissione
8. singola alimentazione elettrica di +3.3V
9. CISCO e codifica principale di marche disponibili

Caratteristiche elettriche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)

Nota:

1. Collegato direttamente ai perni dell'immissione dei dati di TX. Accoppiamento di CA dai perni nel driver IC del laser.

2. Nel termine differenziale 100Ω.

3. 20 – 80%. Misurato con il tavolo di controllo di conformità del modulo ed il modello di prova di OMA. Un uso della sequenza quattro 1's e quattro 0's nel PRBS 9 è un'alternativa accettabile.

4. Il LOS è un'uscita di collettore aperto. Dovrebbe essere tirato su con 4.7kΩ – 10kΩ sull'ospite il bordo. L'operazione normale è logica 0; la perdita di segnale è logica 1.

Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)

Note:

1. Le figure di potere medio sono soltanto informative, per IEEE 802.3ae.

2. Misurato ai BER più di meno di 1E-12, di nuovo alla parte posteriore. Il modello della misura è PRBS 231^-1 con ER=4.5@ peggiore 10.3125Gb/s.

Descrizioni di prodotto

Il OLSP311XL-CD10 di Olinkcom è progettato per le interfacce ottiche di serie 10Gb/s per le comunicazioni di dati con la fibra del singolo modo (SMF) 1310nm. Il ricetrasmettitore può sostenere 1,25 Gb/s a 11.1Gb/s. È destinato per ottimizzare il rendimento elevato ed è efficace costoso per la soluzione dei clienti nel datacom.

Applicazioni

●10G Base-SR/SW a 10.3125G

●Manica della fibra 10G

●Altri collegamenti ottici

●Ethernet 10G

Compatibilità
