Tasso monomodale compatibile 10G SFP+ 1550nm di Cisco ER 40Km

Tasso monomodale compatibile 10G SFP+ 1550nm di Cisco ER 40Km

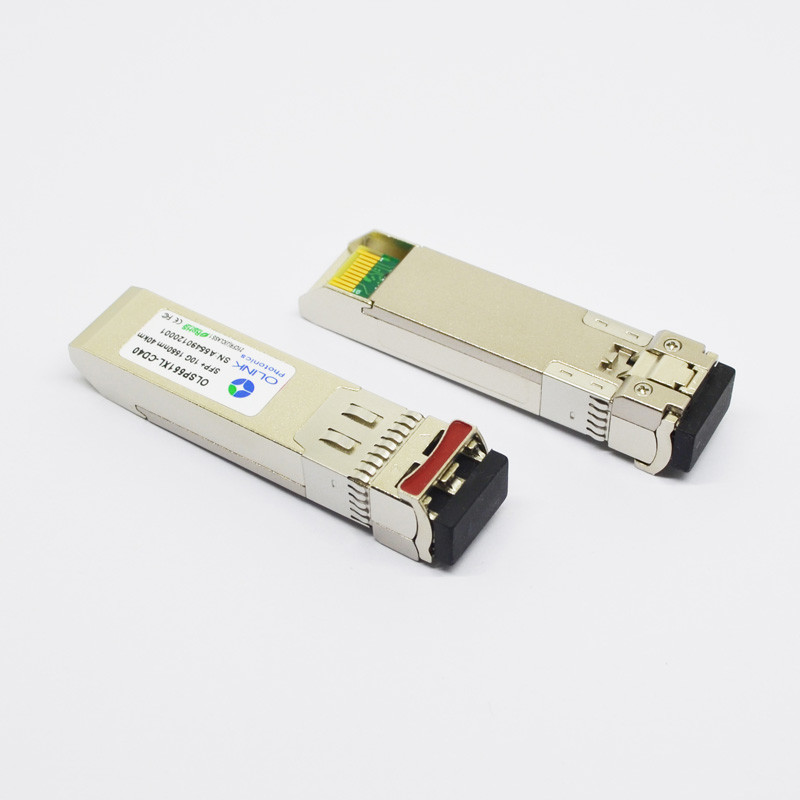

Il OLSP551XL-CD40 è un ricetrasmettitore multi ordine monomodale di 10G il ER SFP+ facendo uso della lunghezza d'onda 1550nm e del raggiungimento della distanza di fino a 40Km su fibra 9/125um. Il modulo può essere utilizzato per le reti di Ethernet 10G, di SONET o dell'SADH.

Caratteristiche di prodotto

• Trasmettitore non raffreddato di 1550nm DFB, rivelatore fotoelettrico di PIN
• Lunghezza di collegamento fino a 40km
• Dissipazione di potere basso, < 1=""> • Temperatura di caso di funzionamento: °C 0 - 70
• Singola alimentazione elettrica 3.3V
• RoHS compiacente e senza piombo

Caratteristiche elettriche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)

Nota:

1. Collegato direttamente ai perni dell'immissione dei dati di TX. Accoppiamento di CA dai perni nel driver IC del laser.

2. Nel termine differenziale 100Ω.

3. 20 – 80%. Misurato con il tavolo di controllo di conformità del modulo ed il modello di prova di OMA. Un uso della sequenza quattro 1's e quattro 0's nel PRBS 9 è un'alternativa accettabile.

4. Il LOS è un'uscita di collettore aperto. Dovrebbe essere tirato su con 4.7kΩ – 10kΩ sull'ospite il bordo. L'operazione normale è logica 0; la perdita di segnale è logica 1.

Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)

Note:

1. Misurato con ER=5dB peggiore

2. PRBS 231 ^{– 1} e BER-12<10>.

Applicazioni

●10GBASE-ER/EW a 10.3125Gbps

●OTN G.709 OTU1e/2/2e

●Manica della fibra di 4x, di 8x e di 10x 10G

●Altri collegamenti ottici

●Ethernet 10G

Compatibilità
