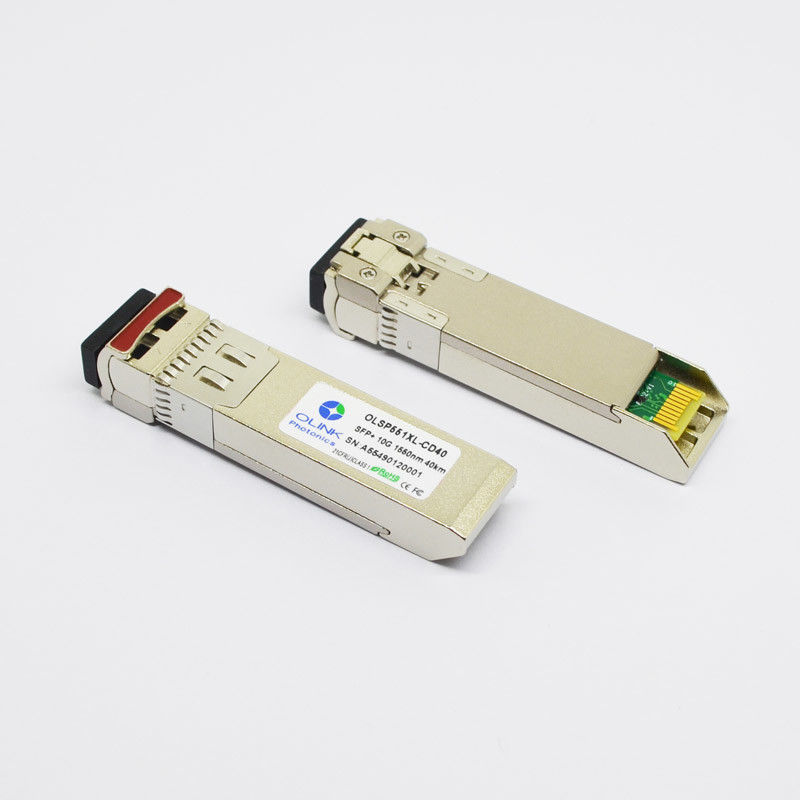

Ginepro del modulo di 10GBASE-ER/OC-192 40km 1550nm 10G SFP+ compatibile

Ginepro del modulo di 10GBASE-ER/OC-192 40km 1550nm 10G SFP+ compatibile

Ricetrasmettitore 10Gb/s 40km, di 10GBASE-ER/OC-192 SFP+ ginepro 1550nm compatibile

Caratteristiche di prodotto

• Connettori duplex della fibra di LC
• IEEE 802.3ae 10GBASE-ER/EW
• SADH STM-64 ITU-T G.959.1 S-64.2b
• Monitoraggio ottico completo di Digital
• Recinzione del metallo per EMI più bassa
• Soddisfacente rispetto a SFP+ MSA elettrico SFF8431
• Soddisfacente rispetto a SFP+ MSA meccanico SFF-8432
• Classe 1 IEC/CDRH del laser compiacente

Caratteristiche elettriche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)

Nota:

1. Collegato direttamente ai perni dell'immissione dei dati di TX. Accoppiamento di CA dai perni nel driver IC del laser.

2. Nel termine differenziale 100Ω.

3. 20 – 80%. Misurato con il tavolo di controllo di conformità del modulo ed il modello di prova di OMA. Un uso della sequenza quattro 1's e quattro 0's nel PRBS 9 è un'alternativa accettabile.

4. Il LOS è un'uscita di collettore aperto. Dovrebbe essere tirato su con 4.7kΩ – 10kΩ sull'ospite il bordo. L'operazione normale è logica 0; la perdita di segnale è logica 1.

Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)

Note:

1. Misurato con ER=5dB peggiore

2. PRBS 231 ^{– 1} e BER-12<10>.

Specifiche diagnostiche di Digital

I ricetrasmettitori D40 di OLSP551XL-C (io) possono essere utilizzati nei sistemi host che richiedono i sistemi diagnostici digitali internamente o esternamente calibrati.

Note:

1.When che aziona il ºC temp.=0~70, la gamma sarà min=-5, Max=+75

2. Internamente misurato

3. L'accuratezza della corrente di polarizzazione di Tx è 10% della corrente reale dal driver del laser al laser

Descrizioni di prodotto

Il OLSP551XL-CD40 di Olinkcom è un ricetrasmettitore compatibile di Ethernet/8G FC SFP+ di Ethernet 10G del duplex 10GBASE-ER/EW del ginepro progettato per le comunicazioni ottiche interurbane fino a 40 chilometri con i tassi di segnalazione fino a 10Gbps. Interamente gli SFP+ s di Olinkcom sono ROHS compiacenti, tengono conto monitoraggio diagnostico in tempo reale secondo SFF-8472 e progettato per rispettare le norme di accordo di Multi-fonte (MSA) per i ricetrasmettitori duplex con l'interfaccia di LC.

Applicazioni

• 10 Gigabit Ethernet
• Manica 8x della fibra
• Manica 4x della fibra
• 10GBASE-ER @ 10.31Gbps

Compatibilità

Il ricetrasmettitore compatibile del ginepro 10GBASE-ER SFP+ di Olinkcom può essere lavorato con l'attrezzatura di reti sotto del ginepro.
