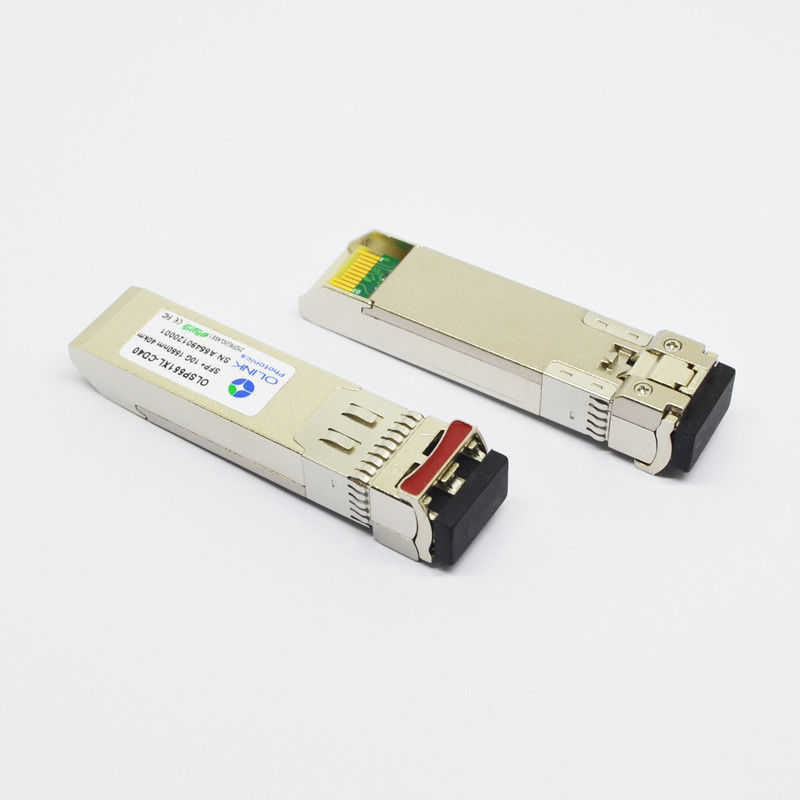

Ricetrasmettitore ottico compatibile 1550nm 10GBASE-ER/OC-192 di Intel 10G SFP+
Ricetrasmettitore compatibile di Intel 10GBASE-ER/OC-192 IR-2 SFP+
Il ricetrasmettitore compatibile di Intel 10GBASE-ER fornisce un rendimento elevato e una soluzione redditizia per la connettività della fibra 10.3125Gbps (10GBASE-ER) o 9.953Gbps (10GBASE-EW) sopra cavo ottico monomodale. È programmato per essere adatto ad uso con gli apparecchi dell'ingresso dei commutatori, di sicurezza di Ethernet di Intel 10-Gigabit e schede di rete.
Caratteristiche di prodotto
●Fattore forma di SFP+ soddisfacente rispetto a SFP+ norma SFF-8431 e SFF-8461 di MSA
●inserire Caldo-permutabili del dispositivo di ingresso/uscita 10 il porto di Gigabit Ethernet SFP+
●Capacità ottica del monitoraggio di Digital (DOM) per i sistemi diagnostici
●Supporti fino alle velocità di trasmissione 11.3Gb/s
●Intel compatibile
●Portata di fino a 40km
●lunghezza d'onda 1550nm
Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
1530 |
|
1570 |
nanometro |
|
| Viale. potenza di uscita (permesso a) |
PAVIMENTI |
-2 |
|
4 |
dBm |
1 |
| Rapporto di soppressione di Laterale modo |
SMSR |
30 |
|
|
dB |
|
| Rapporto di estinzione |
ER |
4 |
|
|
dB |
|
| Larghezza spettrale di RMS |
Δλ |
|
|
1 |
nanometro |
|
| Pena della dispersione |
TDP |
|
|
4 |
dB |
|
| Rumore relativo di intensità |
RIN |
|
|
-128 |
dB/Hz |
|
| Occhio ottico dell'uscita |
Soddisfacente rispetto a IEEE 0802.3ae |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
|
1260 |
|
1600 |
nanometro |
|
| Sensibilità @10.3G del ricevitore |
|
|
|
-16 |
dBm |
2 |
| Pena del percorso |
Pp |
|
|
2 |
dB |
|
| Sovraccarico |
PAVIMENTI |
|
|
+0,5 |
dBm |
|
| Il LOS asserisce |
PA |
-30 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-18 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
|
dB |
|
Note:
1. Misurato con ER=5dB peggiore
2. PRBS 231 – 1 e BER-12<10>.
Specifiche diagnostiche di Digital
I ricetrasmettitori D40 di OLSP551XL-C (io) possono essere utilizzati nei sistemi host che richiedono i sistemi diagnostici digitali internamente o esternamente calibrati.
| Parametro |
Simbolo |
Unità |
Minuto. |
Massimo. |
Accuratezza |
Nota |
| Temperatura del ricetrasmettitore |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Tensione di rifornimento del ricetrasmettitore |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Corrente di polarizzazione del trasmettitore |
DBias |
mA |
0 |
80 |
±10% |
3 |
| Trasmettitore potenza di uscita |
Forza DTx |
dBm |
-3 |
+5 |
±2dB |
|
| Alimentazione in ingresso di entrata media del ricevitore |
Forza DRx |
dBm |
-17 |
0 |
±2dB |
|
Note:
1.When che aziona il ºC temp.=0~70, la gamma sarà min=-5, Max=+75
2. Internamente misurato
3. L'accuratezza della corrente di polarizzazione di Tx è 10% della corrente reale dal driver del laser al laser
Applicazione
●commutatori 10GbE, router e scheda di rete
●10GBASE-ER/EW
●Manica della fibra 10G
●Altri collegamenti ottici
FAQ
1. Come circa la garanzia?
Tutti i nostri prodotti sono di 3 anni della garanzia (il servizio del cambiamento e di ritorno entro 1 anno, riparazione entro 2 anni)
2. Che cosa è i vostri termini di consegna?
EXW, CATENA DELL'OROLOGIO, DAP… è disponibile, voi può contattare con noi per maggiori informazioni
