| Luogo di origine: | Shenzhen Cina |
|---|---|
| Marca: | OLKOPTO |
| Certificazione: | RoHS FCC CE GS UL FDA etc |
| Numero di modello: | DS3 DI OLXP851XL-C (I) |
| Quantità di ordine minimo: | 1PC |
| Imballaggi particolari: | Singolo pacchetto o 10pcs/pallet o 20pcs/pallet |
| Tempi di consegna: | 3-5 giorni lavorativi |
| Termini di pagamento: | T/T o 30 giorni netti |
| Capacità di alimentazione: | 80-120k al mese |
| Tasso di dati: | velocità di trasmissione 11.3Gb/s | Cisco compatibile: | XFP-10G-MM-SR |
|---|---|---|---|
| Fattore forma: | XFP | Connettore: | Duplex di LC |
| Lunghezza d'onda: | 850nm | Distanza: | 300m |
| Supporto dei DOM: | sì | Tipo della fibra: | MMF |
| Temperatura: | °C 0~70 | Garanzia: | 3 anni |
| Evidenziare: | modulo di 300m 10G XFP,Modulo dello SR 10G XFP,Ricetrasmettitore ottico di XFP |
||

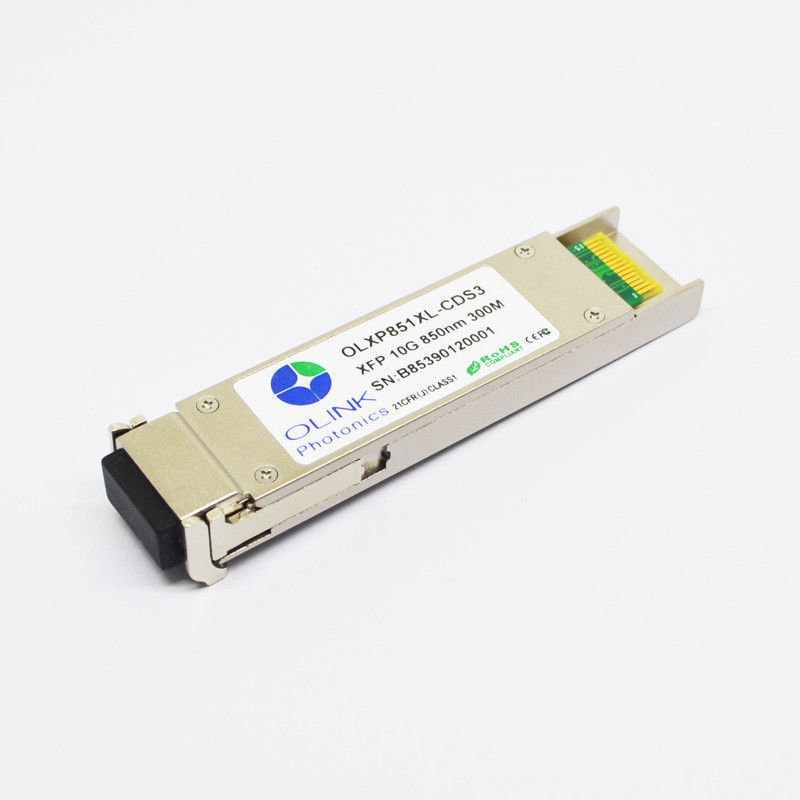

Modulo dello SR 850nm 300m 10G XFP
Modulo compatibile del ricetrasmettitore dei DOM LC MMF dello SR 850nm 300m di Cisco XFP-10G-MM-SR 10G XFP
Descrizioni di prodotto
Questo ricetrasmettitori compatibili di fattore forma 10Gb/s (XFP) di Cisco i piccoli sono soddisfacenti rispetto alla specificazione corrente di accordo di Multi-fonte di XFP (MSA), ora disponibile con la gamma di temperature di Commerical dell'operazione (0 °C a 70°C) e gamma di temperature industriale dell'operazione (- 40°C a +85°C).
Caratteristiche elettriche (SUPERIORI (C) = 0 - 70 ℃, CIMA (I) = -40 85a℃ VCC = 3,13 a 3,47 V)
| Parametro | Simbolo | Minuto. | Tipo | Massimo. | Unità | Nota |
| Trasmettitore | ||||||
| Oscillazione differenziale dell'immissione dei dati | VIN, PP | 120 | 1000 | mVpp | ||
| Trasmetta per disattivare la tensione | VD | 2,0 | Vcc | V | 1 | |
| Trasmetta per permettere alla tensione | VEN | V | Vee+0.8 | |||
| Impedenza differenziale introdotta | Rin | 100 | Ω | 2 | ||
| Trasmetta per disattivare per asserire il tempo | Tda | 10 | noi | |||
| Ricevitore | ||||||
| Oscillazione differenziale del emissione dei dati | Vout, pp | 340 | 850 | mVpp | 3 | |
| Tempo di aumento dell'uscita e tempo di caduta | TR, Tf | 40 | Ps | 4 | ||
| Errore di LOS | VLOS_F | VCC-0.5 | Vcc | V | 5 | |
| Normale di LOS | VLOS_N | V | Vee+0.5 | V | 5 | |
Note:
1. O circuito aperto.
2. Dopo l'accoppiamento interno di CA.
3. In 100 ohm di termine differenziale.
4. 20 – 80%.
5. La perdita di segnale è collettore aperto da tirare su con una resistenza di 4.7k~ 10k a 3,15 – 3.6V.
La logica 0, indica l'operazione normale; la logica 1 non indica segnale individuato.
Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro | Simbolo | Minuto. | Tipo | Massimo. | Unità | Nota |
| Trasmettitore | ||||||
| Lunghezza d'onda di funzionamento | λ | 840 | 850 | 860 | nanometro | |
| Viale. potenza di uscita | PAVIMENTI | -6 | -1 | dBm | 1 | |
| Ampiezza ottica di modulazione | POMA | -2,8 | -1,5 | dB | OMA | |
| Rapporto di estinzione | ER | 3,5 | dB | |||
| Larghezza spettrale di RMS | Δλ | 0,45 | nanometro | |||
| Tempo di aumento/caduta (20%~80%) | Tr/Tf | 50 | ps | |||
| Pena della dispersione | TDP | 3,9 | dB | |||
| Rumore relativo di intensità | RIN | -128 | dB/Hz | |||
| Nervosismo di Tx | TJ | Soddisfacente rispetto a IEEE 802.3ae | ||||
| Ricevitore | ||||||
| Lunghezza d'onda di funzionamento | λ | 840 | 850 | 860 | nanometro | |
| Sensibilità del ricevitore | PSEN1 | -11,1 | dBm | 2 | ||
| Sensibilità sollecitata del ricevitore | PSEN2 | -7,5 | dBm | 2 | ||
| Sovraccarico | Pmax | 0,5 | dBm | |||
| Riflettanza del ricevitore | Rrx | -12 | dB | |||
| Il LOS asserisce | PA | -30 | dBm | |||
| Il LOS De-asserisce | Palladio | -14 | dBm | |||
| Isteresi di LOS | Palladio-PA | 0,5 | dB | |||
Note:
1. Le figure di potere medio sono soltanto informative, per IEEE 802.3ae.
2. Misurato con ER= peggiore 4@10.3125G; BER-12<10>; 231 – 1 PRBS.
Dettagli del prodotto
●Sostiene 9,95 alle velocità di trasmissione 11.3Gb/s
●Connettore duplex di LC
●Compatibile con Cisco
●orma Caldo-pluggable di XFP
●850nm ha riscaldato il laser di VCSEL
●Applicabile per il collegamento di 300m MMF
●Basso consumo energetico, < 1="">
●Interfaccia del monitor diagnostico di Digital
●Nessun orologio di riferimento ha richiesto
●Temperatura di caso di funzionamento: Commerical: 0 - 70 °C, industriale: - 40 a 85°C
Non solo forniamo la maggior parte delle marche importanti compatibili, come Cisco, il ginepro, Alcatel, l'estremo, il broccato ecc, ma anche sostenere la personalizzazione.
