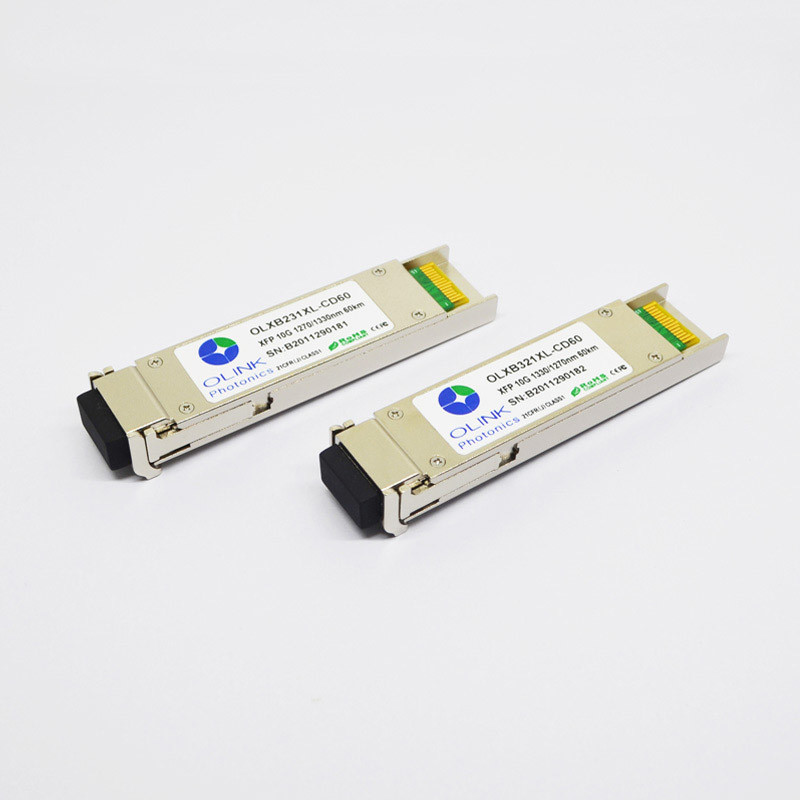

Ricetrasmettitore ottico compatibile del modulo 1270nm 1330nm 60km di Cisco 10G XFP
Modulo ottico compatibile del ricetrasmettitore di XFP-10G-BXU60 Cisco 10GBASE-BX 1270/1330nm 60km
Descrizioni di prodotto
Olinkcom'OLXB231XL-CD60 è soddisfacente rispetto allo IEEE803.3ae 10Gbase-BX. e distanza di trasmissione fino a 60km su SMF. Il modulo del ricetrasmettitore comprende un trasmettitore con un trasmettitore del laser di 1270nm DFB, un preamplificatore integrato del rivelatore 1330nm (IDP) ha montato in un'intestazione ottica ed in un post-amplificatore di limitazione IC. Il trasmettitore ed il ricevitore sono separati all'interno di ampia gamma di temperature di 0℃ a +70℃ per la temperatura commerciale, °C -40 - 85 per la temperatura industriale ed offre la dissipazione di calore ottimale e la protezione elettromagnetica eccellente per l'applicazione di 10 sistemi di GbE.
Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
1250 |
1270 |
1290 |
nanometro |
|
| Viale. potenza di uscita (permesso a) |
PAVIMENTI |
1 |
|
6 |
dBm |
1 |
| Rapporto di soppressione di Laterale modo |
SMSR |
30 |
|
|
dB |
|
| Ampiezza ottica di modulazione |
POMA |
-2,1 |
|
0 |
dB |
OMA |
| Rapporto di estinzione |
ER |
5 |
|
|
dB |
|
| Larghezza spettrale di RMS |
Δλ |
|
|
0,45 |
nanometro |
|
| Tempo di aumento/caduta (20%~80%) |
Tr/Tf |
|
|
45 |
ps |
|
| Pena della dispersione |
TDP |
|
|
3,2 |
dB |
|
| Rumore relativo di intensità |
RIN |
|
|
-130 |
dB/Hz |
|
| Occhio ottico dell'uscita |
Soddisfacente rispetto a IEEE 0802.3ae |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
λ |
1310 |
1330 |
1350 |
nanometro |
|
| Sensibilità del ricevitore |
PSEN |
|
|
-21 |
dBm |
2 |
| Sovraccarico |
PAVIMENTI |
-7 |
|
|
dBm |
|
| Riflettanza del ricevitore |
Rrx |
|
|
-12 |
dB |
|
| Il LOS asserisce |
PA |
-40 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-25 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
|
dB |
|
Caratteristiche di prodotto
●Sostiene 9,95 alle velocità di trasmissione 11.3Gb/s
●Connettore semplice di LC
●orma Caldo-pluggable di XFP
●Trasmettitore non raffreddato di 1270nm DFB, rivelatore fotoelettrico di 1330nm APD
●Applicabile per il collegamento di 60km SMF
●Basso consumo energetico, < 2W="">
●Interfaccia del monitor diagnostico di Digital
●Pacchetto di XFP MSA
●Temperatura di caso di funzionamento:
Commerical: un industriale di 0 - 70 °C: - °C 40 - 85
Applicazioni
●10GBASE-ER a 10.3125Gbps
●10GBASE-EW a 9.953Gbps
●Ethernet di 10GBASE-BX 10G
●L'altro collegamento ottico
Informazioni di ordinazione
| Numero del pezzo |
Descrizione |
| OLXB231XL-CD60 |
XFP Bidi, 9,95 - 11,3Gb/s,1270/1330nm,60km,0~70℃, conilmonitordiagnosticodiDigital |
