Ricetrasmettitore compatibile di Ubiquiti UF-SM40-10G 10GBASE-ER SFP+ 1550nm 40km

Ricetrasmettitore compatibile di Ubiquiti UF-SM40-10G 10GBASE-ER SFP+ 1550nm 40km

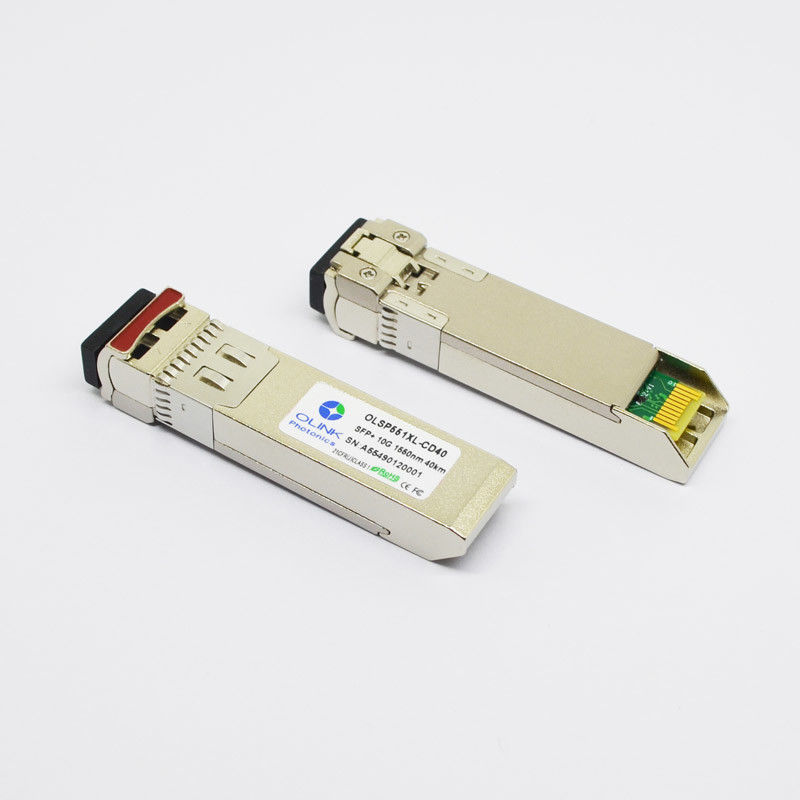

Il Ubiquiti UF-SM40-10G OLSP551XL-CD40 compatibile di Olinkcom è un ricetrasmettitore monomodale di 10G il ER SFP+ facendo uso della lunghezza d'onda 1550nm e del raggiungimento della distanza di fino a 40km. Il modulo può essere utilizzato per le attrezzature di rete di Ubiquiti 10G, le reti di Ethernet 10G, di SONET o dell'SADH.

Caratteristiche di prodotto

• Interfaccia elettrica compiacente a SFF-8431
• interfaccia ottica di serie 10Gb/s compiacente a 802.3ae 10GBASE-ER
• Distanza fino a 40km
• ROHS compiacente e senza piombo
• Connettore duplex di LC

Caratteristiche elettriche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)

Nota:

1. Collegato direttamente ai perni dell'immissione dei dati di TX. Accoppiamento di CA dai perni nel driver IC del laser.

2. Nel termine differenziale 100Ω.

3. 20 – 80%. Misurato con il tavolo di controllo di conformità del modulo ed il modello di prova di OMA. Un uso della sequenza quattro 1's e quattro 0's nel PRBS 9 è un'alternativa accettabile.

4. Il LOS è un'uscita di collettore aperto. Dovrebbe essere tirato su con 4.7kΩ – 10kΩ sull'ospite il bordo. L'operazione normale è logica 0; la perdita di segnale è logica 1.

Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)

Note:

1. Misurato con ER=5dB peggiore

2. PRBS 231 ^{– 1} e BER-12<10>

APPLICAZIONI

●10GBASE-ER

●Ethernet 10G

●Manica della fibra 10G

OLSP551XL-CD40 è 100% compatibile con il dispositivo di Ubiquiti. Utilizza la fibra monomodale (SMF) per raggiungere una portata di 40km. Questo modulo è capace di monitoraggio ottico digitale (DOM) mostrare i dettagli in tempo reale compreso l'uscita di Tx, la sensibilità di Rx, la temperatura e più.
