Descrizione di prodotto

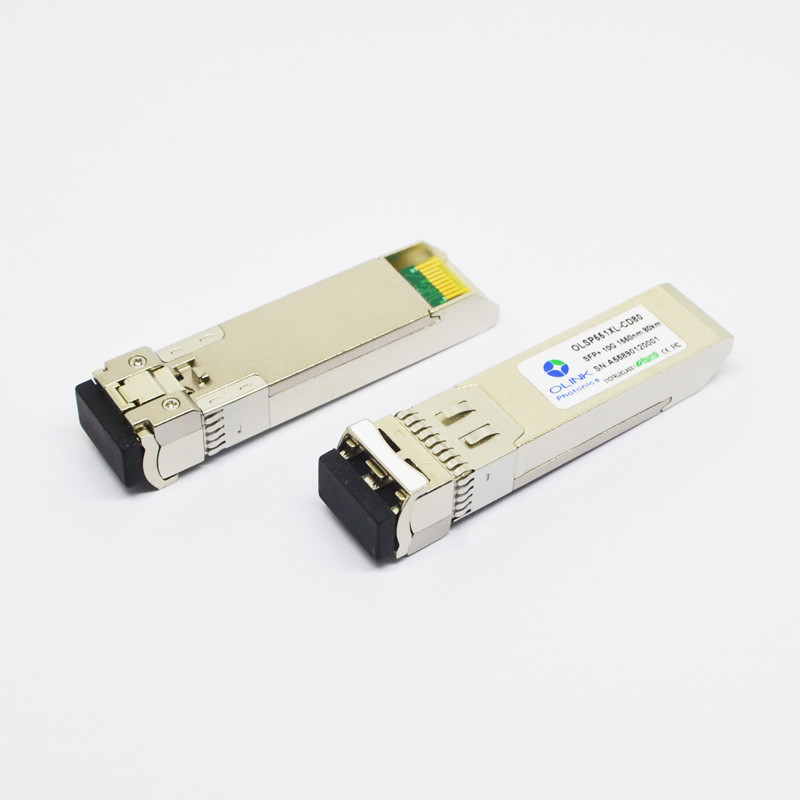

Lo SFP-1080-ZR è un modulo ottico monomodale della lunga distanza 10G SFP+ compatibile con le specifiche 10GBase-ZR.
Usa un trasmettitore raffreddato del laser di EML a 1550nm e ad un fotodiodo di APD. La linea il tasso di ricetrasmettitore è 10.3125Gbps.
Provato e trovato compatibile su varia Ethernet 10G commuta per assicurarsi la prestazione.

Caratteristiche
1. soddisfacente rispetto a SFF-8431 e a IEE802.3ae
2. tasso di dati ≤4.25Gbps o 9.95Gbps selezionabile alle velocità di trasmissione 11.3Gbps
3. trasmettitore raffreddato di EML e ricevitore di APD
4. lunghezza di collegamento fino a 80km
5. dissipazione di potere basso

Caratteristiche elettriche (SUPERIORI (C) = 0 - 70 ℃, CIMA (I) =--40 - 85 ℃, VCC = 3,13 a 3,47 V)

Nota:

1. Collegato direttamente ai perni dell'immissione dei dati di TX. Accoppiamento di CA dai perni nel driver IC del laser.

2. Nel termine differenziale 100Ω.

3. 20 – 80%. Misurato con il tavolo di controllo di conformità del modulo ed il modello di prova di OMA. Un uso della sequenza quattro 1's e quattro 0's nel PRBS 9 è un'alternativa accettabile.

4. Il LOS è un'uscita di collettore aperto. Dovrebbe essere tirato su con 4.7kΩ – 10kΩ sull'ospite il bordo. L'operazione normale è logica 0; la perdita di segnale è logica 1.

Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)

Note:

1. Misurato con ER=9dB peggiore

2. PRBS 231 ^{– 1} e BER-12@10.3125G<10>

Applicazioni

●Base-ZR 10G

●Manica della fibra 10G

●SONET, reti dell'SADH

●Ethernet 10G

Compatibilità

Il ricetrasmettitore compatibile del ginepro 10GBASE-ZR SFP+ di Olinkcom può essere lavorato con l'attrezzatura di reti sotto del ginepro.
