Luogo di origine: | Shenzhen Cina |
---|---|
Marca: | OLKOPTO |
Certificazione: | RoHS FCC CE GS UL FDA etc |
Numero di modello: | OLSP82XA-CDMXX |
Quantità di ordine minimo: | 1PC |
Imballaggi particolari: | Singolo pacchetto o 10pcs/pallet o 20pcs/pallet |
Tempi di consegna: | 3-5 giorni lavorativi |
Termini di pagamento: | T/T o 30 giorni netti |
Capacità di alimentazione: | 80-120k al mese |
Tipo del connettore: | SFP28 a SFP28 | Nome del venditore: | Olinkcom |
---|---|---|---|
Ginepro compatibile: | JNP-25G-AOC | Tasso di dati: | 25Gbps |
Lunghezza: | 1~30m (facoltativo) | Basso consumo energetico: | <1.0W |
Shell Material: | Il metallo acclude | Temperatura: | 0 a 70°C |
Evidenziare: | Cavo a fibre ottiche attivo SFP28,cavo a fibre ottiche attivo 25G,25G AOC |

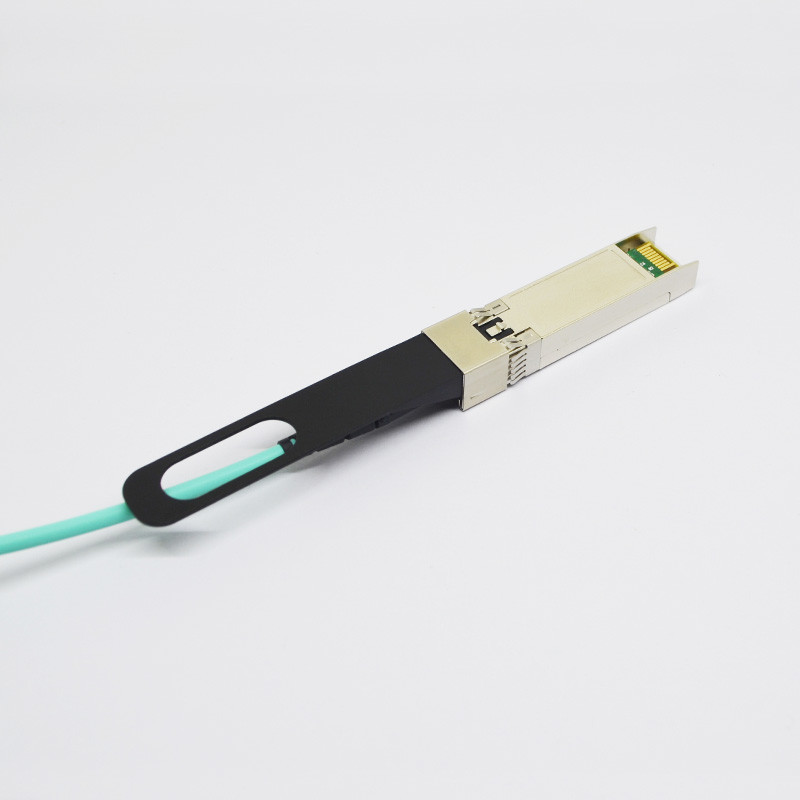

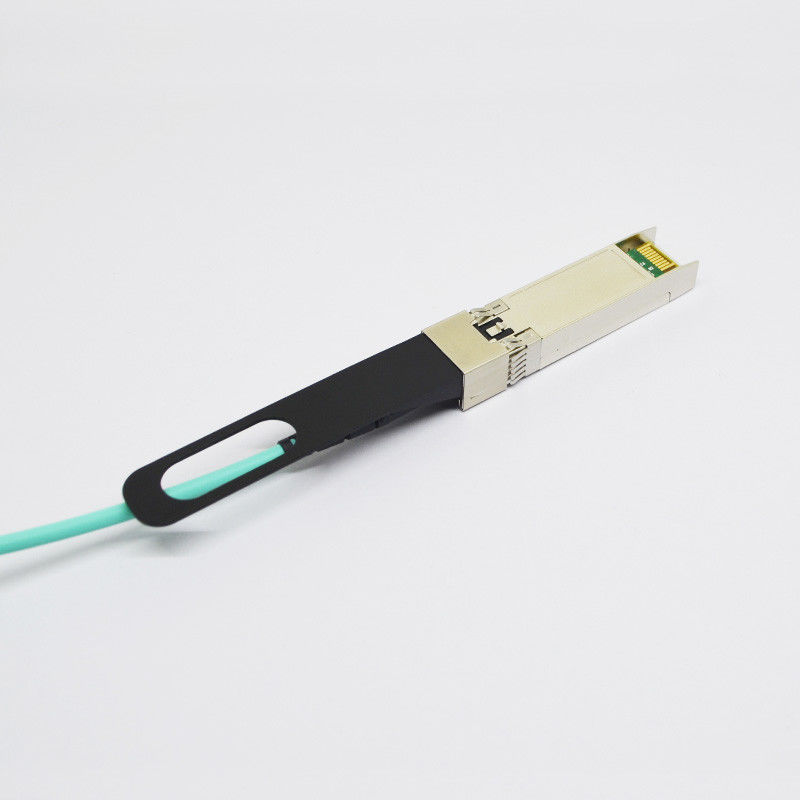

SFP28 il metallo attivo approvato dalla FDA dello sblocco del cavo a fibre ottiche 25G AOC acclude
cavo ottico attivo Juniper Networks compatibile 25G-JNP-AOC di 25G SFP28
Descrizione:
il ginepro compatibile attivo del cavo ottico di 25G SFP28 (25G-JNP-AOC) è un prodotto per servire le applicazioni di Ethernet 25Gb. È destinato per permettere alle progettazioni delle attrezzature 25G con densità molto alta del porto basata sulla specificazione elettrica e meccanica.
Norme
# SFF-8431 rev. 3
# SFF-8472 rev. 11
Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
Parametro | Simbolo | Minuto. | Tipo | Massimo. | Unità | Nota |
Trasmettitore | ||||||
Lunghezza d'onda di funzionamento | λ | 840 | 850 | 860 | nanometro | |
Occhio ottico dell'uscita | Soddisfacente rispetto a IEEE 0802.3ae | |||||
Ricevitore | ||||||
Lunghezza d'onda di funzionamento | 840 | 860 | nanometro | |||
Caratteristiche elettriche dell'input attivo del cavo | ||||||
Differenziali immissione dei dati la tensione | VIH-VIL | 200 | 1600 | mVpp | 1 | |
Impedenza dell'ingresso differenziale | RIN | 90 | 100 | 110 | Ω | |
TX-disattivi Tensione-basso introdotto | VIL | 0 | 0,8 | V | 2 | |
TX-disattivi Tensione alto introdotto | VIH | 2,0 | VCC | V | 2 | |
L'TX-errore ha prodotto Tensione-basso | Volume | 0 | 0,8 | V | 3 | |
L'TX-errore ha prodotto Tensione alto | VOH | 2,0 | VCC | V | 3 | |
Caratteristiche elettriche dell'uscita attiva del cavo | ||||||
Tensione in uscita differenziale di dati |
VOH- Volume |
400 | 800 | sistemi MV | 1 | |
Uscita differenziale Impedenza |
DISFATTA | 90 | 100 | 110 | Ω | |
Uscita LOS-asserita Tensione-basso |
Volume | 0 | 0,8 | V | 3 | |
Il LOS-Deasserted ha prodotto Tensione alto |
VOH | 2,0 | VCC | V | 3 |
Note:
1. Le figure di potere medio sono soltanto informative, per IEEE 802.3ae.
2. Misurato ai BER più di meno di 1E-12, di nuovo alla parte posteriore. Il modello della misura è PRBS 231-1 con ER=4.5@ peggiore 10.3125Gb/s.
3. Il CA interno coppia
4. TX-Disattivare ha un 4.7KΩ interno a 10 KΩ tira su a VccT
5. La misura con 4.7KΩ tira su a Vcc sul bordo ospite
Pin Defintion e funzioni
Pin | Simbolo | Nome/descrizione |
1 | VEET [1] | Terra del trasmettitore |
2 | Tx_FAULT [2] | Errore del trasmettitore |
3 | Tx_DIS [3] | Il trasmettitore disattiva. Uscita del laser disabile su massimo o su aperto |
4 | SDA [2] | linea di dati a due fili dell'interfaccia seriale |
5 | SCL [2] | linea a due fili dell'orologio dell'interfaccia seriale |
6 | MOD_ABS [4] | Modulo assente. A terra all'interno del modulo |
7 | RS0 [5] | Rate Select 0 |
8 | RX_LOS [2] | Perdita di indicazione del segnale. La logica 0 indica l'operazione normale |
9 | RS1 [5] | Rate Select 1 |
10 | VOLTI [1] | Terra del ricevitore |
11 | VOLTI [1] | Terra del ricevitore |
12 | RD | Il ricevitore ha invertito i DATI fuori. Il CA coppia |
13 | RD+ | DATI del ricevitore fuori. Il CA coppia |
14 | VOLTI [1] | Terra del ricevitore |
15 | VCCR | Alimentazione elettrica del ricevitore |
16 | VCCT | Alimentazione elettrica del trasmettitore |
17 | VEET [1] | Terra del trasmettitore |
18 | TD+ | DATI del trasmettitore dentro. Il CA coppia |
19 | Il TD | Il trasmettitore ha invertito i DATI dentro. Il CA coppia |
20 | VEET [1] | Terra del trasmettitore |
Note:
1. La terra del circuito del modulo è isolata dalla terra del telaio del modulo all'interno del modulo.
2. Dovrebbe essere tirato su con 4.7k – gli ohm 10k sull'ospite il bordo ad una tensione fra 3.15Vand 3.6V.
3. Tx_Disable è un contatto dell'input con un kΩ 4,7 - un pullup di 10 kΩ a VccT dentro il modulo.
4. Mod_ABS è collegato a VeeT o VeeR nel modulo SFP28. L'ospite può tirare questo contatto fino a Vcc_Host con una resistenza nel kΩ to10 kΩ.Mod_ABS della gamma 4,7 è «massimo» asserito quando il modulo SFP28 è fisicamente assente da una scanalatura ospite.
5. RS0 e RS1 sono input del modulo e sono tirati in basso a VeeT con > 30 resistenze del kΩ nel modulo.
Valutazioni massime assolute
Parametro | Simbolo | Minuto. | Massimo. | Unità | Nota |
Tensione di rifornimento | Vcc | -0,5 | 3,6 | V | |
Temperatura di stoccaggio | ST | -40 | 75 | °C | |
Umidità relativa | RH | 5 | 85 | % |
Nota: Lo sforzo al di sopra delle valutazioni assolute di massimo può danneggiare permanente il ricetrasmettitore.
Caratteristiche di funzionamento generali
Parametro | Simbolo | Minuto. | Tipo | Massimo. | Unità | Nota |
Tasso di dati | Dott | 8,5 | 25,781 | Gb/s | ||
Tensione di rifornimento | Vcc | 3,13 | 3,3 | 3,47 | V | |
Rifornimento corrente | Icc5 | 300 | mA | |||
Impiegati di funzionamento di caso. | TC | 0 | 70 | °C |
Applicazioni
* applicazioni di 25G AOC SFP28
* 25G BASE-SR Etherne
