Cavi ottici attivi Juniper Networks del FCC 40G QSFP+ compatibile

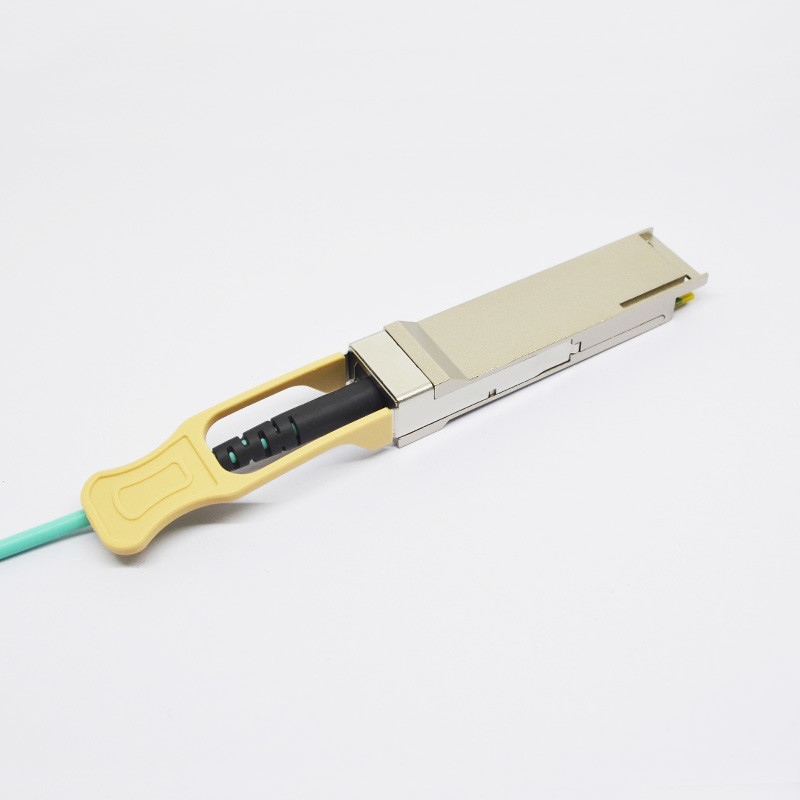

Cavo ottico attivo compatibile JNP-40G-AOC di Juniper Networks 40G QSFP+
Caratteristiche di prodotto
* completamente RoHS compiacente
* canale completo che funziona fino a 41.2Gb/s
* 38pin lunghezza connector*cable plugable calda fino a 3m
* basso consumo energetico: <1.5W
* 0℃ a 70℃ che aziona l'ampia gamma di temperature
* singola alimentazione elettrica di +3.3V±5%
* Digital che controlla caratteristica
* il metallo acclude per EMI più bassa
Valutazioni massime assolute
| Parametro |
Simbolo |
Minuto. |
Massimo. |
Unità |
Nota |
| Tensione di rifornimento |
Vcc |
-0,5 |
3,6 |
V |
|
| Temperatura di stoccaggio |
ST |
-10 |
70 |
°C |
|
| Umidità relativa |
RH |
5 |
85 |
% |
|
Nota: Lo sforzo al di sopra delle valutazioni assolute di massimo può danneggiare permanente il ricetrasmettitore.
Caratteristiche di funzionamento generali
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Tasso di dati |
Dott |
1,25 |
10,3125 |
|
Gb/s |
|
| Tensione di rifornimento |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Rifornimento corrente |
Icc5 |
|
|
450 |
mA |
|
| Impiegati di funzionamento di caso. |
TC |
0 |
|
70 |
°C |
|
Caratteristiche ottiche (SUPERIORI (C) = 0 - 70 ℃, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
840 |
850 |
860 |
nanometro |
|
| Occhio ottico dell'uscita |
Soddisfacente rispetto a IEEE 0802.3ae |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
|
840 |
|
860 |
nanometro |
|
Caratteristiche elettriche (SUPERIORI (C) = 0 - 70 ℃, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| ModSelL-modulo scelto |
Volume |
0 |
|
0,8 |
V |
|
| ModSelL-modulo Unselect |
VOH |
2,5 |
|
VCC |
V |
|
| Modo LPMode-basso di potere |
VIL |
0 |
|
0,8 |
V |
|
| Operazione LPMode-normale |
VIH |
2,5 |
|
VCC+0.3 |
V |
|
| ResetL-risistemazione |
VIL |
0 |
|
0,8 |
V |
|
| Operazione ResetL-normale |
VIH |
2,5 |
|
VCC+0.3 |
V |
|
| Operazione ModPrsL-normale |
Volume |
0 |
|
0,4 |
V |
|
| Internazionale-interruzione |
Volume |
0 |
|
0,4 |
V |
|
| Operazione Internazionale-normale |
VOH |
2,4 |
|
VCC |
V |
|
| Caratteristiche elettriche dell'input attivo del cavo |
| Differenziali immissione dei dati la tensione |
VIH-VIL |
200 |
|
1600 |
mVpp |
1 |
| Impedenza dell'ingresso differenziale |
RIN |
90 |
100 |
110 |
Ω |
|
| TX-disattivi Tensione-basso introdotto |
VIL |
0 |
|
0,8 |
V |
2 |
| TX-disattivi Tensione alto introdotto |
VIH |
2,0 |
|
VCC |
V |
2 |
| L'TX-errore ha prodotto Tensione-basso |
Volume |
0 |
|
0,8 |
V |
3 |
| L'TX-errore ha prodotto Tensione alto |
VOH |
2,0 |
|
VCC |
V |
3 |
| Caratteristiche elettriche dell'uscita attiva del cavo |
| Tensione in uscita differenziale di dati |
VOH-
Volume
|
350 |
|
800 |
sistemi MV |
1 |
|
Uscita differenziale
Impedenza
|
DISFATTA |
|
100 |
|
Ω |
|
|
Uscita LOS-asserita
Tensione-basso
|
Volume |
0 |
|
0,8 |
V |
3 |
Note:
1. Le figure di potere medio sono soltanto informative, per IEEE 802.3ae.
2. Misurato ai BER più di meno di 1E-12, di nuovo alla parte posteriore. Il modello della misura è PRBS 231-1 con ER=4.5@ peggiore 10.3125Gb/s.
3. Il CA interno coppia
4. TX-Disattivare ha un 4.7KΩ interno a 10 KΩ tira su a VccT
5. La misura con 4.7KΩ tira su a Vcc sul bordo ospite
Descrizione:
Le componenti attive del cavo ottico di QSFP+ (AOC) sono progettate per le applicazioni di Ethernet 40GB. È progettata in moda da progettare i dispositivi 40GbE con densità molto alta del porto basata sulle specifiche elettriche e meccaniche.
Applicazioni
* applicazioni di 40G AOC QSFP+
* 40GBASE-SR4 a 10.3125Gbps per vicolo
