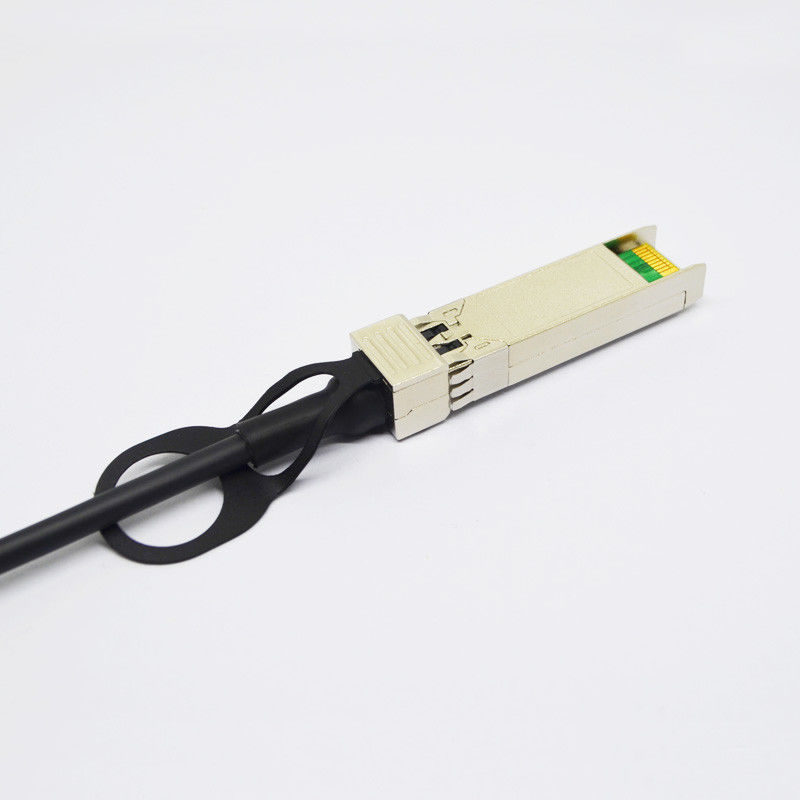

L'attaccatura diretta passiva compatibile 10G di Cisco cabla il cavo di SFP+ Twinax

Cisco Compatible 10G Passive Direct Attach Cables SFP+ Twinax Cable

Informazioni di base

Luogo di origine:	La CINA
Marca:	OLKOPTO
Certificazione:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Numero di modello:	OLSP01XC-CN1

Quantità di ordine minimo:	1 PC
Imballaggi particolari:	Singolo pacchetto
Tempi di consegna:	3-5 giorni lavorativi
Termini di pagamento:	T/T o 30 giorni netti
Capacità di alimentazione:	80-100K al mese

Contattaci

Numero del pezzo di Cisco:

SFP-H10GB-CU1M

Nome del venditore:

Olinkcom

Tipo del connettore:

SFP+ a SFP+

Tasso di dati:

10Gbps

AWG:

30awg

Lunghezza di cavo:

Materiale del rivestimento:

PVC

Temperatura:

0~70℃

Evidenziare:

Cavi diretti dell'attaccatura 30AWG

cavi diretti passivi dell'attaccatura 10G

Cavo di SFP+ Twinax

L'attaccatura diretta passiva compatibile 10G di Cisco cabla il cavo di SFP+ Twinax

Cavo diretto passivo di Twinax del rame dell'attaccatura di Cisco SFP-H10GB-CU1M Compatible 10G SFP+

Descrizione generale

I cavi diretti dell'attaccatura di SFP+ sono soddisfacenti rispetto alle specifiche SFF-8431, SFF-8432 e SFF-8472. Le varie scelte del calibro di cavo sono disponibili da 30 a 24 AWG con le varie scelte della lunghezza di cavo (fino a 1M).

Caratteristiche di prodotto generali

SFP+ DAC Specifications
Numero dei vicoli	Tx & Rx
Tasso di dati di Manica	10,3125 GBP
Temperatura di funzionamento	0 a + 70°C
Temperatura di stoccaggio	-40 a + 85°C
Tensione di rifornimento	3,3 termine nominale di V
Interfaccia elettrica	un connettore per circuito stampato di 20 perni
Interfaccia della gestione	Pubblicazione periodica, I2C

Definizione di funzione di Pin

Pin	Logica	Simbolo	Descrizione
1		VeeT	Terra del trasmettitore del modulo
2	LVTTL-O	Tx_Fault	Errore del trasmettitore del modulo
3	LVTTL-I	Tx_Disable	Il trasmettitore disattiva; Spegne l'uscita del laser del trasmettitore
4	LVTTL-I/O	SDA	linea di dati a due fili dell'interfaccia seriale (stesse come MOD-DEF2 in INF-8074i)
5	LVTTL-I/O	SCL	orologio a due fili dell'interfaccia seriale (stessi come MOD-DEF1 in INF-8074i)
6		Mod_ABS	Modulo assente, collegato a VeeT o VeeR nel modulo
7	LVTTL-I	RS0	Rate Select 0, facoltativamente controlla il ricevitore del modulo di SFP+
8	LVTTL-O	Rx_LOS	Perdita del ricevitore di indicazione del segnale (in FC ha designato come Rx_LOS ed in Ethernet designata come segnale individui)
9	LVTTL-I	RS1	Rate Select 1, facoltativamente controlla il trasmettitore del modulo di SFP+
10		Volti	Terra del ricevitore del modulo
11		Volti	Terra del ricevitore del modulo
12	CML-O	RD	Il ricevitore ha invertito il emissione dei dati
13	CML-O	RD+	Il ricevitore Non ha invertito il emissione dei dati
14		Volti	Terra del ricevitore del modulo
15		VccR	Rifornimento del ricevitore 3,3 V del modulo
16		VccT	Rifornimento del trasmettitore 3,3 V del modulo
17		VeeT	Terra del trasmettitore del modulo
18	CML-I	TD+	Il trasmettitore Non ha invertito immissione dei dati
19	CML-I	Il TD	Il trasmettitore ha invertito immissione dei dati
20		VeeT	Terra del trasmettitore del modulo

Specifiche meccaniche

Il connettore è compatibile con la specificazione SFF-8432.

L'attaccatura diretta passiva compatibile 10G di Cisco cabla il cavo di SFP+ Twinax 0

Informazioni di ordinazione

Numero del pezzo	Descrizione
OLSP01XC-CN1	SFP+, fino a 10 Gb/s, cavo di rame, 0~70℃, 1M
OLSP01XC-IN1	SFP+, fino a 10Gb/s, cavo di rame, -40~85℃, 1M
