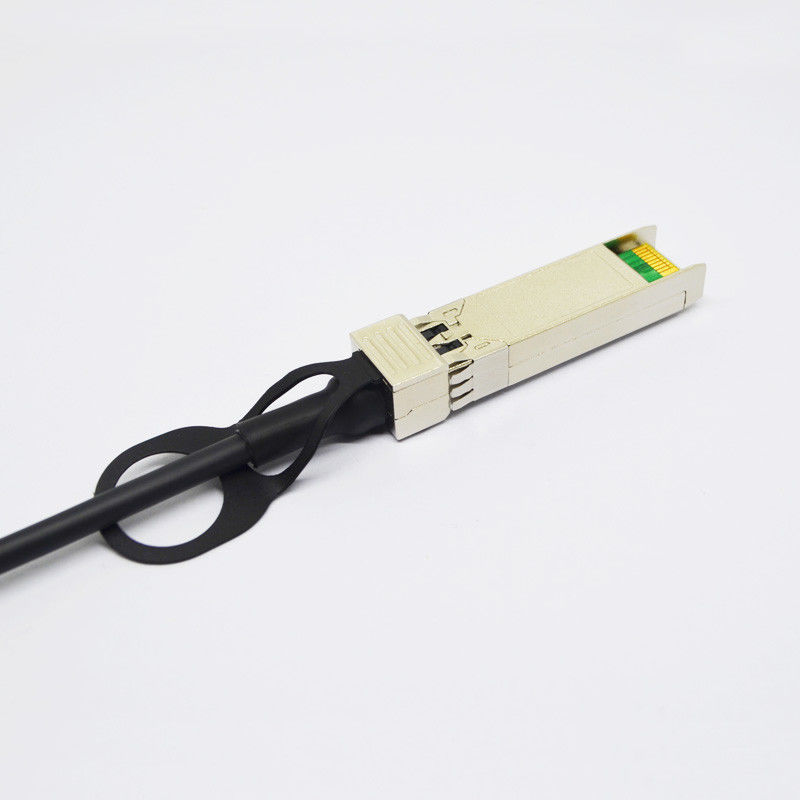

L'attaccatura diretta compatibile di HPE H3C cabla SFP+ al rame Twinax DAC 1M di SFP+

HPE H3C Compatible Direct Attach Cables SFP+ To SFP+ Copper Twinax DAC 1M

Informazioni di base

Luogo di origine:	La CINA
Marca:	OLKOPTO
Certificazione:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Numero di modello:	OLCS001XC-CNM1

Quantità di ordine minimo:	1 PC
Imballaggi particolari:	Singolo pacchetto
Tempi di consegna:	3-5 giorni lavorativi
Termini di pagamento:	T/T o 30 giorni netti
Capacità di alimentazione:	80-100K al mese

Contattaci

Marca compatibile:

H3C

Nome del venditore:

Olinkcom

Tipo del connettore:

SFP+ a SFP+

Tasso di dati:

10Gbps

AWG:

30awg

Lunghezza di cavo:

Materiale del rivestimento:

PVC

Temperatura:

0~70℃

Evidenziare:

Cavi diretti dell'attaccatura di HPE

SFP+ DAC Twinax Cable

twinax sfp+ del cavo

L'attaccatura diretta compatibile di HPE H3C cabla SFP+ al rame Twinax DAC 1M di SFP+

Cavo diretto passivo compatibile 1M di Twinax del rame dell'attaccatura di HPE H3C 10G SFP+

Gli assemblaggi cavi di DAC SFP+ sono soluzioni ad alto rendimento e redditizie dell'ingresso/uscita per le applicazioni di Ethernet 10Gb e di Manica della fibra 10G. I moduli del rame di SFP+ permettono che i produttori di hardware raggiungano l'alte densità, configurabilità ed utilizzazione del porto ad un basso costo molto e riducano il bilancio di potere. Gli assemblaggi cavi ad alta velocità soddisfare e superare le richieste di affidabilità e di prestazione stipulate da Gigabit Ethernet e dallo standard industriale di Manica della fibra.

Definizione di funzione di Pin

Pin	Logica	Simbolo	Descrizione
1		VeeT	Terra del trasmettitore del modulo
2	LVTTL-O	Tx_Fault	Errore del trasmettitore del modulo
3	LVTTL-I	Tx_Disable	Il trasmettitore disattiva; Spegne l'uscita del laser del trasmettitore
4	LVTTL-I/O	SDA	linea di dati a due fili dell'interfaccia seriale (stesse come MOD-DEF2 in INF-8074i)
5	LVTTL-I/O	SCL	orologio a due fili dell'interfaccia seriale (stessi come MOD-DEF1 in INF-8074i)
6		Mod_ABS	Modulo assente, collegato a VeeT o VeeR nel modulo
7	LVTTL-I	RS0	Rate Select 0, facoltativamente controlla il ricevitore del modulo di SFP+
8	LVTTL-O	Rx_LOS	Perdita del ricevitore di indicazione del segnale (in FC ha designato come Rx_LOS ed in Ethernet designata come segnale individui)
9	LVTTL-I	RS1	Rate Select 1, facoltativamente controlla il trasmettitore del modulo di SFP+
10		Volti	Terra del ricevitore del modulo
11		Volti	Terra del ricevitore del modulo
12	CML-O	RD	Il ricevitore ha invertito il emissione dei dati
13	CML-O	RD+	Il ricevitore Non ha invertito il emissione dei dati
14		Volti	Terra del ricevitore del modulo
15		VccR	Rifornimento del ricevitore 3,3 V del modulo
16		VccT	Rifornimento del trasmettitore 3,3 V del modulo
17		VeeT	Terra del trasmettitore del modulo
18	CML-I	TD+	Il trasmettitore Non ha invertito immissione dei dati
19	CML-I	Il TD	Il trasmettitore ha invertito immissione dei dati
20		VeeT	Terra del trasmettitore del modulo

Specifiche meccaniche

Il connettore è compatibile con la specificazione SFF-8432.

L'attaccatura diretta compatibile di HPE H3C cabla SFP+ al rame Twinax DAC 1M di SFP+ 0

Informazioni di ordinazione

Numero del pezzo	Descrizione
OLCS001XC-CNMx	Cavo passivo dell'attaccatura diretta di SFP+ (10GSFP+Cu), 1m, 3m, 5m, AWG: 30, 0ºC ~ +70ºC
la x significa	1=1m, 3=3m, 5=5m
