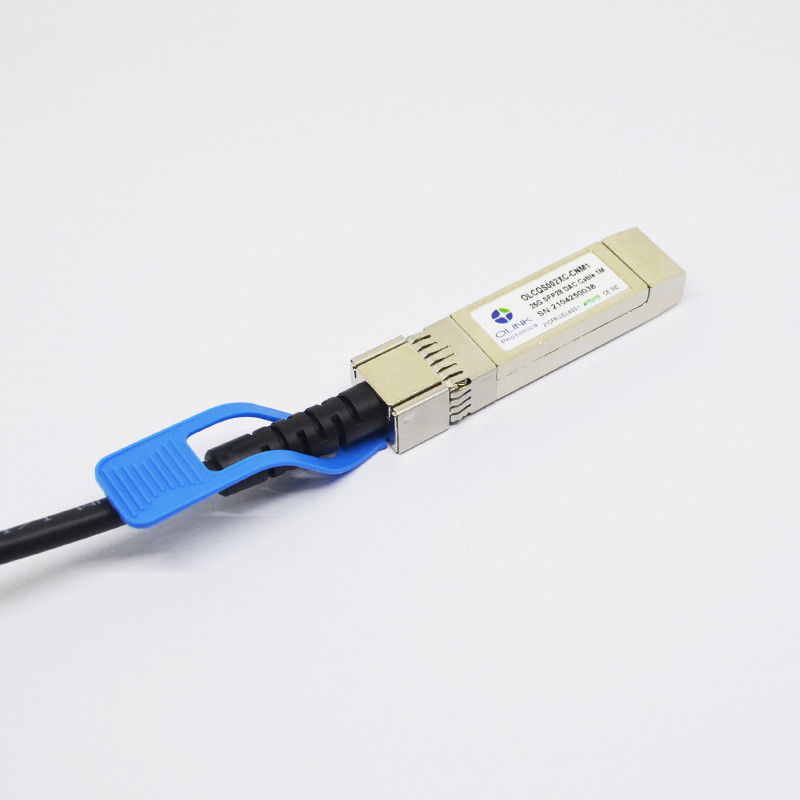

Cavi 3M Cisco Compatible di SFP28 DAC Cable Copper 25G Twinax

Cavo diretto passivo compatibile 3M di Twinax del rame dell'attaccatura di Cisco SFP-H25G-CU3M 25G SFP28

Gli assemblaggi cavi passivi dello SFP28 di Olinkcom sono rendimento elevato, soluzioni redditizie dell'ingresso/uscita per Ethernet 25G. I cavi di rame SFP28 permettono l'hardware fabbrica per raggiungere l'alte densità, configurabilità ed utilizzazione del porto ad un basso costo molto e ad un bilancio di potere riduttore

Caratteristiche ad alta velocità

Parametro	Simbolo	Min	Tipo	Massimo	Unità	Note
Impedenza differenziale	RIN, PP	90	100	110	Ω
Perdita di inserzione	SDD21	8		22,48	dB	A 12,8906 gigahertz
Differenziale Attenuazione di riflessione	SDD11	12,45		Vedi 1	dB	A 0,05 - 4,1 gigahertz
Differenziale Attenuazione di riflessione	SDD22	3,12		Vedi 2	dB	A 4,1 - 19 gigahertz
Comune-modo a comune-modo attenuazione di riflessione dell'uscita	SCC11	2			dB	A 0,2 - 19 gigahertz
	SCC22	2			dB	A 0,2 - 19 gigahertz
Differenziale al comune-modo attenuazione di riflessione	SCD11	12		Vedi 3	dB	A 0,01 - 12,89 gigahertz
Differenziale al comune-modo attenuazione di riflessione	SCD22	10,58		Vedi 4	dB	A 12,89 - 19 gigahertz
Differenziale al modo comune Perdita di conversione	SCD21-IL	10				A 0,01 - 12,89 gigahertz
				Vedi 5	dB	A 12,89 - 15,7 gigahertz
		6,3				A 15,7 - 19 gigahertz
Margine operativo di Manica	COM	3			dB

Note:

Coefficiente di riflessione dato dall'equazione SDD11 (dB) < 16="">
Coefficiente di riflessione dato dall'equazione SDD11 (dB) < 10="">
Coefficiente di riflessione dato dall'equazione SCD11 (dB) < 22="" -="">
Coefficiente di riflessione dato dall'equazione SCD11 (dB) < 15="" -="">
Coefficiente di riflessione dato dall'equazione SCD21 (dB) < 27="" -="">

Conformità normativa

Caratteristica	Metodo di prova	Prestazione
Scarica elettrostatica (ESD) ai perni elettrici	Metodo 3015,7 di MIL-STD-883C	Classe 1 (volt >2000)
Disturbo elettromagnetico (EMI)	Classe B del FCC	Soddisfacente rispetto alle norme
	Classe B di CENELEC EN55022
	Classe B di CISPR22 ITE
Immunità di rf (RFI)	IEC61000-4-3	Non mostri tipicamente effetto misurabile da un campo di 10V/m spazzato da 80 a 1000MHz
Conformità di RoHS	RoHS 2011/65/EU e direttivi è direttive 6/6 di emendamento	RoHS 6/6 compiacente

Definizione di funzione di Pin

Pin	Logica	Simbolo	Descrizione
1		VeeT	Terra del trasmettitore del modulo
2	LVTTL-O	Tx_Fault	Errore del trasmettitore del modulo
3	LVTTL-I	Tx_Disable	Il trasmettitore disattiva; Spegne l'uscita del laser del trasmettitore
4	LVTTL-I/O	SDA	linea di dati a due fili dell'interfaccia seriale (stesse come MOD-DEF2 in INF-8074i)
5	LVTTL-I/O	SCL	orologio a due fili dell'interfaccia seriale (stessi come MOD-DEF1 in INF-8074i)
6		Mod_ABS	Modulo assente, collegato a VeeT o VeeR nel modulo
7	LVTTL-I	RS0	Rate Select 0, facoltativamente controlla il ricevitore del modulo di SFP+
8	LVTTL-O	Rx_LOS	Perdita del ricevitore di indicazione del segnale (in FC ha designato come Rx_LOS ed in Ethernet designata come segnale individui)
9	LVTTL-I	RS1	Rate Select 1, facoltativamente controlla il trasmettitore del modulo di SFP+
10		Volti	Terra del ricevitore del modulo
11		Volti	Terra del ricevitore del modulo
12	CML-O	RD	Il ricevitore ha invertito il emissione dei dati
13	CML-O	RD+	Il ricevitore Non ha invertito il emissione dei dati
14		Volti	Terra del ricevitore del modulo
15		VccR	Rifornimento del ricevitore 3,3 V del modulo
16		VccT	Rifornimento del trasmettitore 3,3 V del modulo
17		VeeT	Terra del trasmettitore del modulo
18	CML-I	TD+	Il trasmettitore Non ha invertito immissione dei dati
19	CML-I	Il TD	Il trasmettitore ha invertito immissione dei dati
20		VeeT	Terra del trasmettitore del modulo

Specifiche meccaniche

Il connettore è compatibile con la specificazione SFF-8432.

Cavi 3M Cisco Compatible di SFP28 DAC Cable Copper 25G Twinax 0

Informazioni di ordinazione

Numero del pezzo	Descrizione
OLSP02XC-CDM3	SFP28, fino a 25,781 Gb/s, cavo di rame, 0~70℃, 3M

Prodotto Tag:

Luogo di origine:	La CINA
Marca:	OLKOPTO
Certificazione:	CE, RoHS, FCC, FDA, UL, EMC, ISO9001
Numero di modello:	OLSP02XC-CNM3

Quantità di ordine minimo:	1 PC
Prezzo:	negotiable
Imballaggi particolari:	BORSA 1PC/FOIL
Tempi di consegna:	3-6 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	80-120k al mese

Numero del pezzo di Cisco:	SFP-H25G-CU3M	Tipo di forma:	SFP28 a SFP28
Tasso di dati:	25g	Lunghezza di cavo:	3m
Attivo/passivo:	Passivo	AWG del cavo:	30awg
Materiale del rivestimento:	PVC	Gamma di temperature:	°C 0~ 70
Evidenziare:	25g SFP28 DAC Cable , cavo di 25G Twinax , cavi di 25g SFP28 Twinax
