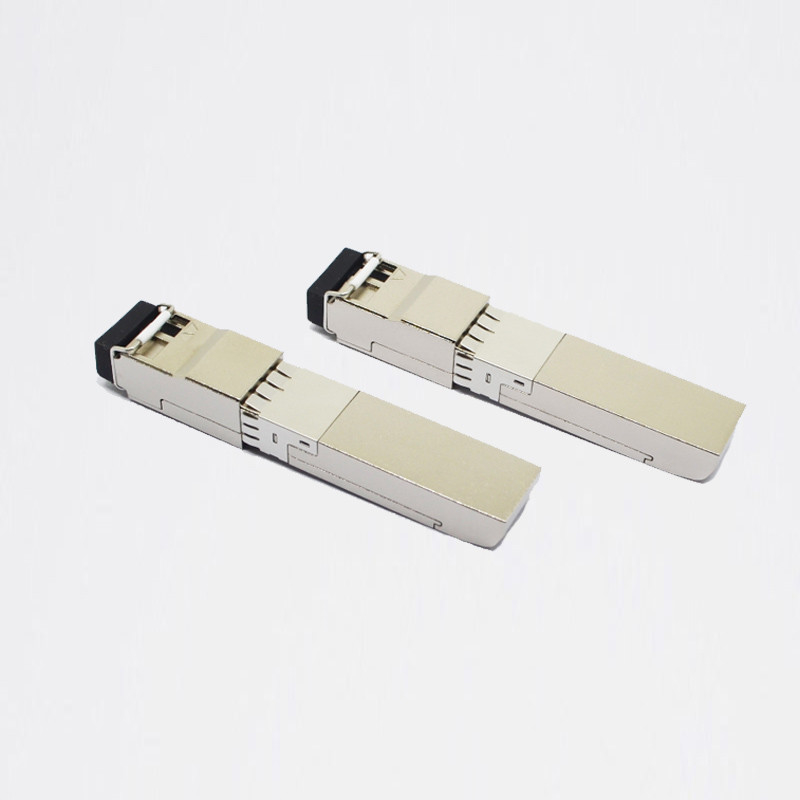

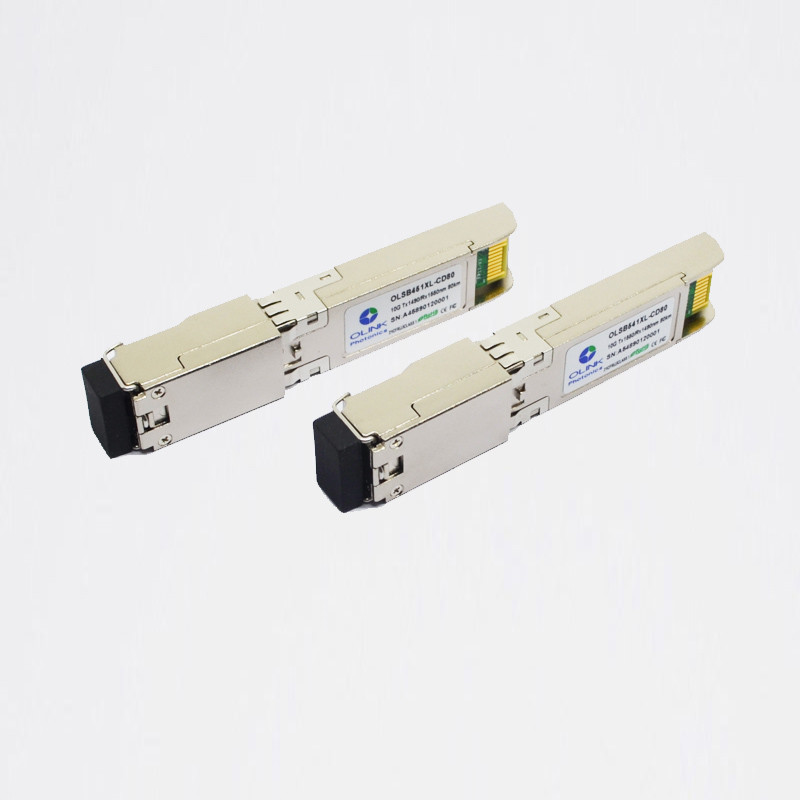

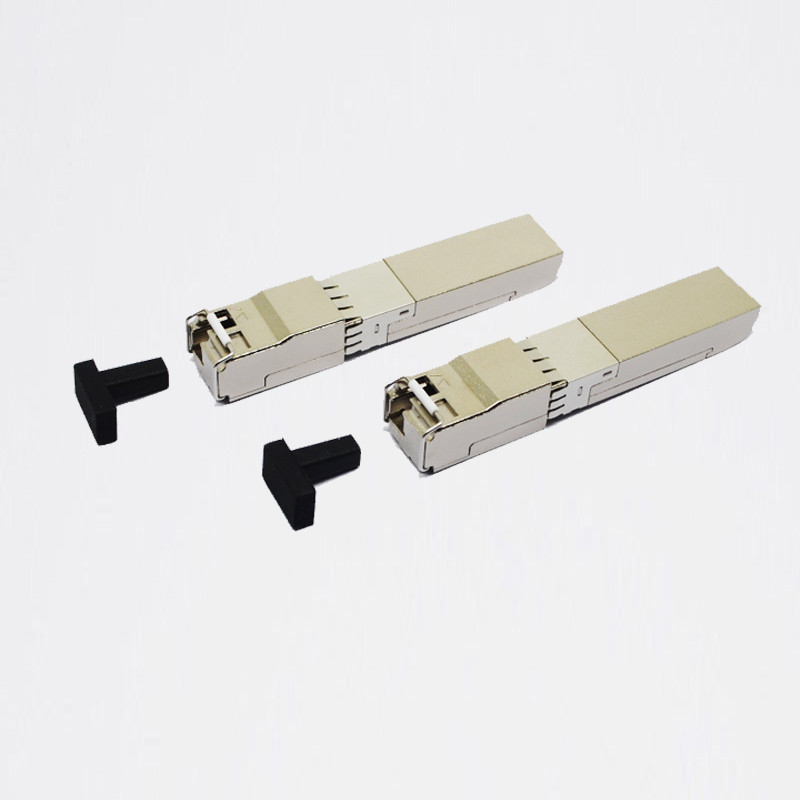

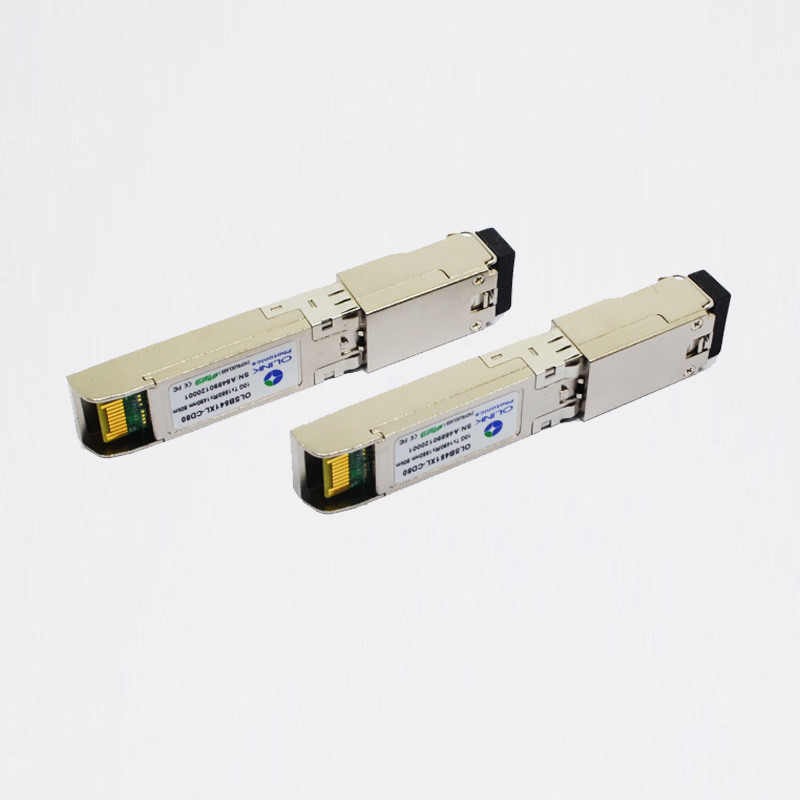

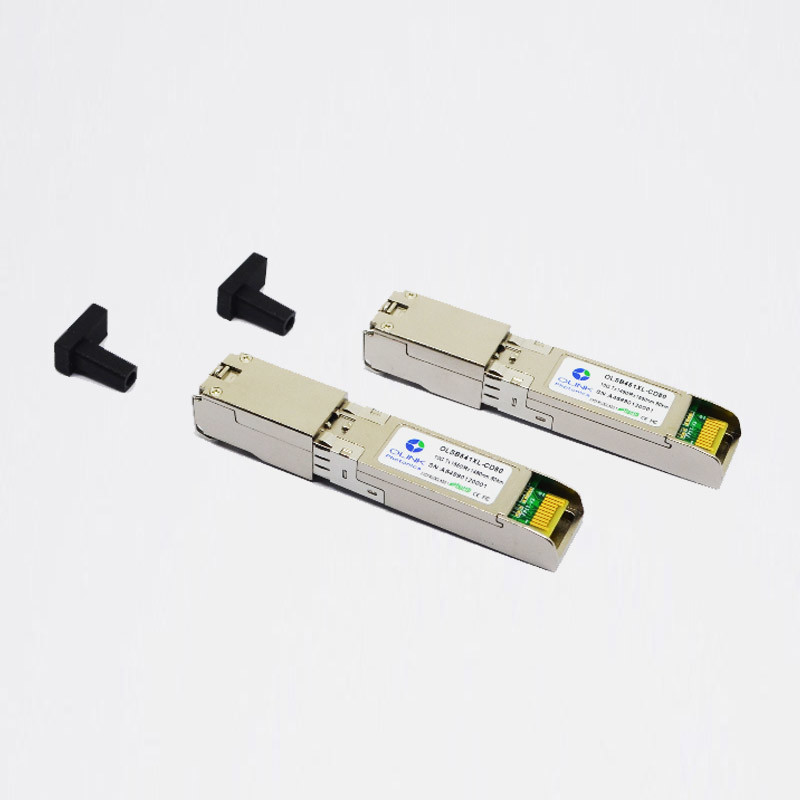

Ricetrasmettitore compatibile di 10GBASE-BX80-U BiDi SFP+ 1490nm/1550nm Cisco 80km LC SMF
Caratteristiche ottiche (SUPERIORI (C) = 0 - 70 ℃, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
1483 |
1490 |
1497 |
nanometro |
|
| 1543 |
1550 |
1577 |
|
| Viale. potenza di uscita (permesso a) |
PAVIMENTI |
0 |
|
6 |
dBm |
1 |
| Rapporto di soppressione di Laterale modo |
SMSR |
30 |
|
|
dB |
|
| Rapporto di estinzione |
ER |
8,2 |
|
|
dB |
|
| Larghezza spettrale di RMS |
Δλ |
|
|
1 |
nanometro |
|
| Tempo di aumento/caduta (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Pena della dispersione |
TDP |
|
|
3,2 |
dB |
|
| Rumore relativo di intensità |
RIN |
|
|
-128 |
dB/Hz |
|
| Occhio ottico dell'uscita |
Soddisfacente rispetto a IEEE 0802.3ae |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
λ |
|
1550 |
|
nanometro |
|
| |
1490 |
|
|
| Sensibilità del ricevitore |
PSEN1 |
|
|
-21 |
dBm |
2 |
| Sovraccarico |
PAVIMENTI |
|
|
-7 |
dBm |
|
| Il LOS asserisce |
PA |
-40 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-25 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
|
dB |
|
Note:
1. Le figure di potere medio sono soltanto informative, per IEEE 802.3ae.
2. Misurato con ER=9 peggiore; BER-12<10>; 231 – 1 PRBS.
Specifiche diagnostiche di Digital
I ricetrasmettitori OLSBxx1XL-CD80 possono essere utilizzati nei sistemi host che richiedono i sistemi diagnostici digitali internamente o esternamente calibrati.
| Parametro |
Simbolo |
Unità |
Minuto. |
Massimo. |
Accuratezza |
Nota |
| Temperatura del ricetrasmettitore |
DTemp-E |
ºC |
-5 |
+75 |
±5ºC |
1 |
| Tensione di rifornimento del ricetrasmettitore |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Corrente di polarizzazione del trasmettitore |
DBias |
mA |
0 |
127 |
±10% |
2 |
| Trasmettitore potenza di uscita |
Forza DTx |
dBm |
-2 |
+7 |
±2dB |
|
| Alimentazione in ingresso di entrata media del ricevitore |
Forza DRx |
dBm |
-24 |
-6 |
±2dB |
|
Note:
1. Internamente misurato
2. L'accuratezza della corrente di polarizzazione di Tx è 10% della corrente reale dal driver del laser al laser
Caratteristiche di prodotto
●Sostiene 9,95 alle velocità di trasmissione 11.3Gb/s
●Connettore semplice di LC
●Orma pluggable calda di SFP+
●Trasmettitore raffreddato di 1490nm EML, ricevitore di 1550nm APD
●Trasmettitore raffreddato di 1550nm EML, ricevitore di 1490nm APD
●Applicabile per il collegamento di 80km SMF
●Basso consumo energetico, < 1="">
●Interfaccia del monitor diagnostico di Digital
●Interfaccia ottica compiacente a IEEE 802.3ae 10GBASE-ZR
●Interfaccia elettrica compiacente a SFF-8431
●Temperatura di caso di funzionamento: Commerical: °C 0 - 70
Applicazioni
●Ethernet 10.3125Gbps
●10GBASE-LW a 9.953Gbps
●L'altro collegamento ottico
Informazioni di ordinazione
| Numero del pezzo |
Descrizione |
| OLSB451XL-CD80 |
SFP+Bidi, 9,95 - 11,3Gb/s,1490/1550nm,80km,0~70℃, conilmonitordiagnosticodiDigital |
| OLSB541XL-CD80 |
SFP+Bidi, 9,95 a 11.3Gb/s, 1550/1490nm, 80km, 0~70℃, con il monitor diagnostico di Digital |
| Note: Quando lunghezze d'onda di CWDM, la lunghezza d'onda spacling>20nm |
