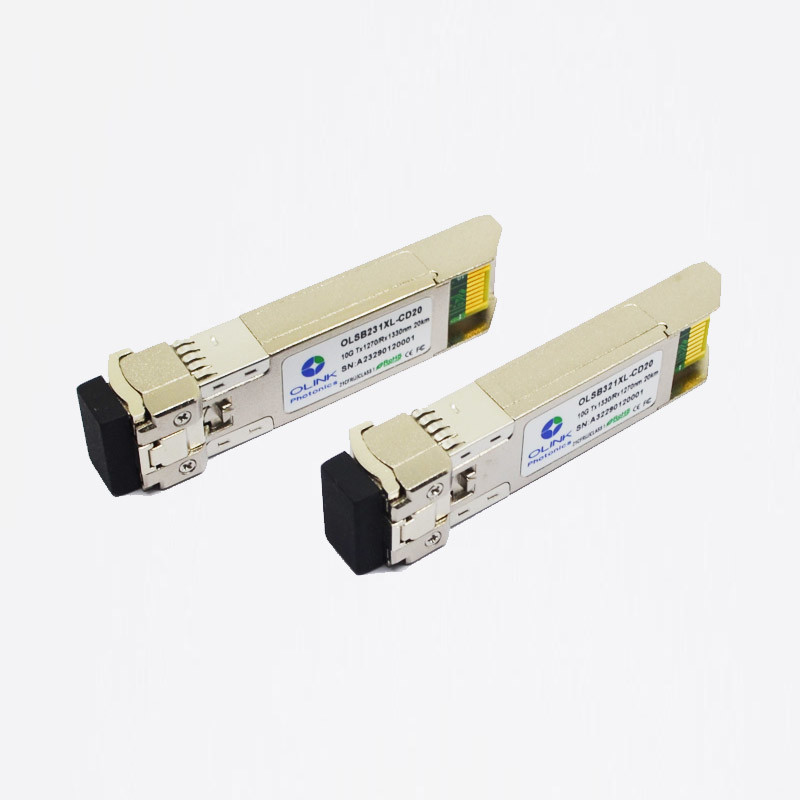

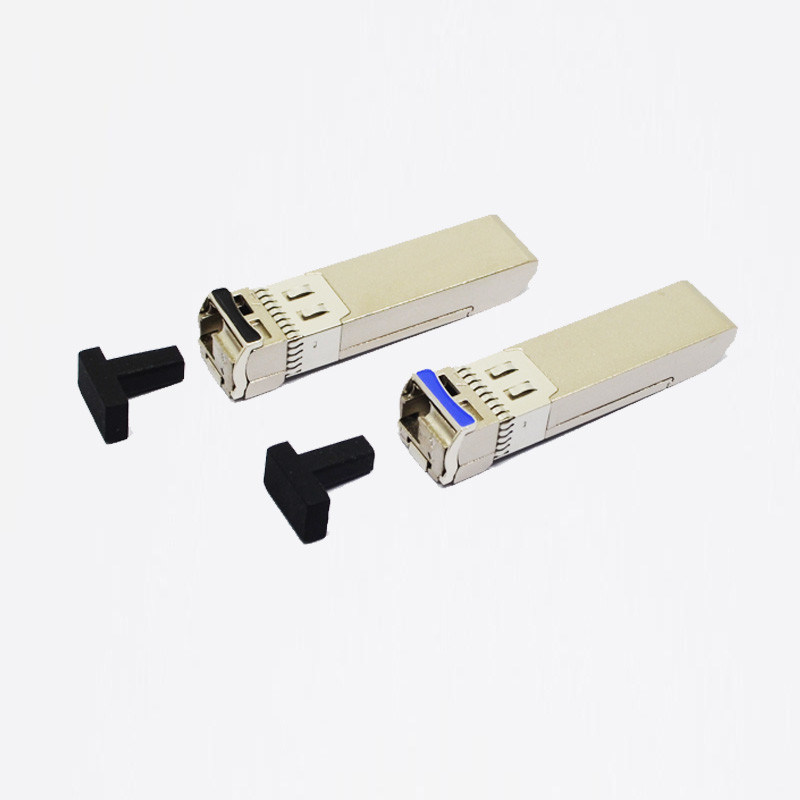

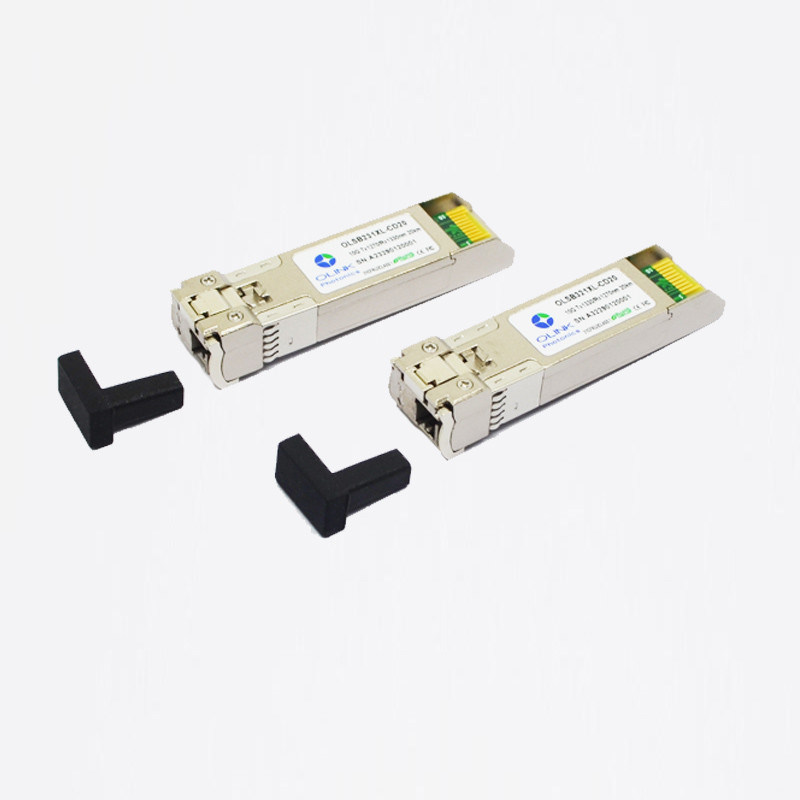

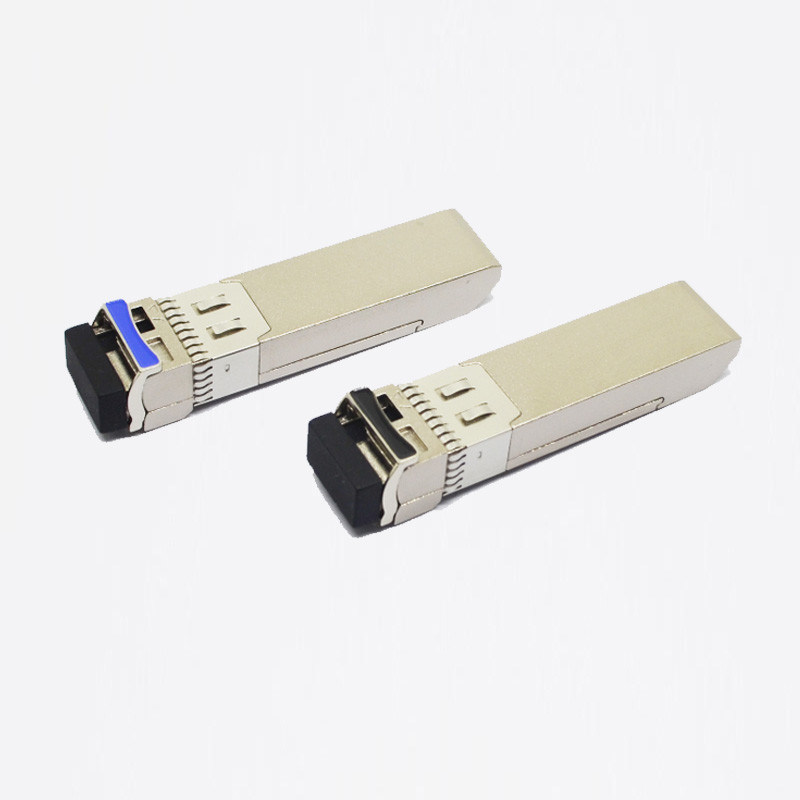

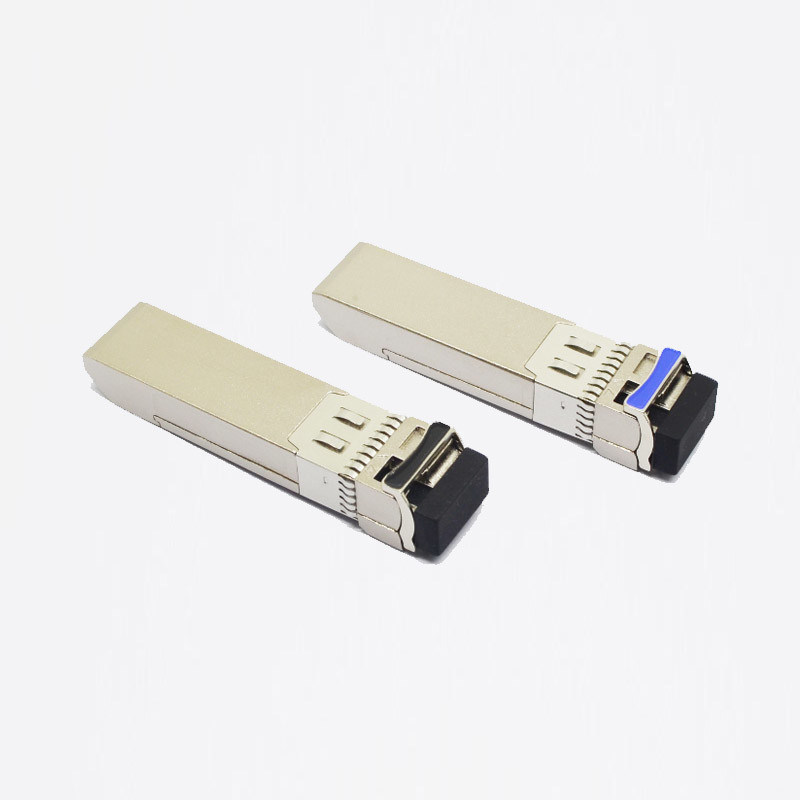

Name: BiDi 1330nm-TX/modulo ricetrasmettitore di 1270nm-RX 20km 10G SFP+
Brand: OLKOPTO
SKU: OLSB321XL-CD20
Price: 1 USD
Availability: InStock
Rating: 4.7 (178 reviews)

Modulo del ricetrasmettitore di SFP-10G-BX20D 10G BiDi SFP+ 1330nm-TX/1270nm-RX 20km

Descrizioni di prodotto

Il ricetrasmettitore del singolo modo di serie del OLSB321XL-CD20 di Olinkphotonics è piccolo fattore forma che il modulo pluggable per le comunicazioni di dati ottiche quale 10GBASE-LR/LW ha definito da IEEE 802.3ae. È con il connettore di perno di SFP+ 20 per permettere la capacità calda della spina. Il modulo OLSBxx1XL-CD20 è progettato per la fibra del singolo modo e funziona ad una lunghezza d'onda nominale di 1270nm o di 1330nm; La sezione del trasmettitore utilizza una buca di potenziale multipla DFB, che è laser della classe 1 compiacente secondo il ricevitore che internazionale della norma di sicurezza IEC-60825.The la sezione utilizza un preamplificatore integrato del rivelatore di InGaAs (IDP) ha montato in un'intestazione ottica ed in un post-amplificatore di limitazione IC. Le progettazioni del ricetrasmettitore sono ottimizzate per il livello eseguono - ance e redditizio per fornire i clienti le migliori soluzioni per la telecomunicazione.

Valutazioni massime assolute

Parametro	Simbolo	Minuto.	Massimo.	Unità	Nota
Tensione di rifornimento	Vcc	-0,5	4,0	V
Temperatura di stoccaggio	ST	-40	85	°C
Umidità relativa	RH	0	85	%

Nota: Lo sforzo al di sopra delle valutazioni assolute di massimo può danneggiare permanente il ricetrasmettitore.

Caratteristiche di funzionamento generali

Parametro	Simbolo	Minuto.	Tipo	Massimo.	Unità	Nota
Tasso di dati	Dott	9,95	10,3125	11,3	Gb/s
Tensione di rifornimento	Vcc	3,13	3,3	3,47	V
Rifornimento corrente	Icc₅			400	mA
Impiegati di funzionamento di caso.	TC	0		70	°C
Impiegati di funzionamento di caso.	TI	-40		85	°C

Caratteristiche elettriche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-20 a ℃ 80, VCC = 3,13 a 3,47 V)

Parametro	Simbolo	Minuto.	Tipo	Massimo.	Unità	Nota
Trasmettitore
Oscillazione differenziale dell'immissione dei dati	VIN, PP	150		1200	mVpp	1
Trasmetta per disattivare la tensione	VD	VCC-0.8		Vcc	V
Trasmetta per permettere alla tensione	VEN	V		Vee+0.8	V
Impedenza differenziale introdotta	Rin		100		Ω
Ricevitore
Oscillazione differenziale del emissione dei dati	Vout, pp	350		700	mVpp	2
Tempo di aumento dell'uscita e tempo di caduta	TR, Tf	28			Ps	3
Il LOS ha asserito	VLOS_F	VCC-0.8		Vcc	V	4
Il LOS de-ha asserito	VLOS_N	V		Vee+0.8	V	4

Note:

1. Collegato direttamente ai perni dell'immissione dei dati di TX. Accoppiamento di CA dai perni nel driver IC del laser.

2. Nel termine differenziale 100Ω.

3. 20 – 80%. Misurato con il tavolo di controllo di conformità del modulo ed il modello di prova di OMA. Un uso della sequenza quattro 1's e quattro 0's nel PRBS 9 è un'alternativa accettabile.

4. Il LOS è un'uscita di collettore aperto. Dovrebbe essere tirato su con 4.7kΩ – 10kΩ sull'ospite il bordo. L'operazione normale è logica 0; la perdita di segnale è logica 1.

Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)

Parametro	Simbolo	Minuto.	Tipo	Massimo.	Unità	Nota
Trasmettitore
Lunghezza d'onda di funzionamento	λ	1250	1270	1290	nanometro
Lunghezza d'onda di funzionamento	λ	1310	1330	1350	nanometro
Viale. potenza di uscita (permesso a)	PAVIMENTI	-3		+5	dBm	1
Rapporto di soppressione di Laterale modo	SMSR	30			dB
Rapporto di estinzione	ER	4,5			dB
Larghezza spettrale di RMS	Δλ			1	nanometro
Tempo di aumento/caduta (20%~80%)	Tr/Tf			50	ps
Pena della dispersione	TDP			3,2	dB
Rumore relativo di intensità	RIN			-128	dB/Hz
Occhio ottico dell'uscita	Soddisfacente rispetto a IEEE 0802.3ae
Ricevitore
Lunghezza d'onda di funzionamento	λ		1330		nanometro
Lunghezza d'onda di funzionamento	λ		1270		nanometro
Sensibilità del ricevitore (ER=4.5)	PSEN1			-12,6	dBm	2
Sensibilità del ricevitore (ER=6)	PSEN2			-14,4	dBm	2
La media riceve il potere	PAVIMENTI			0,5	dBm
Riflettanza del ricevitore	Rrx			-12	dB
Il LOS asserisce	PA	-30			dBm
Il LOS De-asserisce	Palladio			-16	dBm
Isteresi di LOS	Palladio-PA	0,5			dB

Note:

1. Le figure di potere medio sono soltanto informative, per IEEE 802.3ae.

2. Misurato con il ER peggiore; BER-12<10>; 231 ^{– 1} PRBS.

Informazioni di ordinazione

Numero del pezzo	Descrizione
OLSB231XL-CD20	SFP+Bidi, 9,95 - 11,3Gb/s,1270/1330nm,20km,0~70℃, conilmonitordiagnosticodiDigital
OLSB321XL-CD20	SFP+Bidi, 9,95 a 11.3Gb/s, 1330/1270nm, 20km, 0~70℃, con il monitor diagnostico di Digital
OLSB231XL-ID20	SFP+Bidi, 9,95 a 11.3Gb/s, 1270/1330nm, 20km, -40~85℃, con il monitor diagnostico di Digital
OLSB321XL-ID20	SFP+Bidi, 9,95 a 11.3Gb/s, 1330/1270nm, 20km, -40~85℃, con il monitor diagnostico di Digital

Prodotto Tag:

Luogo di origine:	Shenzhen Cina
Marca:	OLKOPTO
Certificazione:	RoHS FCC CE GS UL FDA etc
Numero di modello:	OLSB321XL-CD20

Quantità di ordine minimo:	1pc
Imballaggi particolari:	Singolo pacchetto o 10pcs/pallet o 20pcs/pallet
Tempi di consegna:	3-5 giorni lavorativi
Termini di pagamento:	T/T o 30 giorni netti
Capacità di alimentazione:	80-120k al mese

Fattore forma:	SFP+	Compatibilità:	abitudine
Tasso di dati:	10.3125Gbps	Lunghezza d'onda:	1330nm-TX/1270nm-RX
Distanza:	20km	Temperatura:	0~70°C
Potere di TX:	-7.3~-1dBm	Tipo del trasmettitore:	DFB
Garanzia:	3 anni
Evidenziare:	modulo del ricetrasmettitore di 20km 10G SFP+ , Modulo del ricetrasmettitore di BiDi 10G SFP+ , ricetrasmettitore della fibra di 1330nm-TX 10G SFP+
