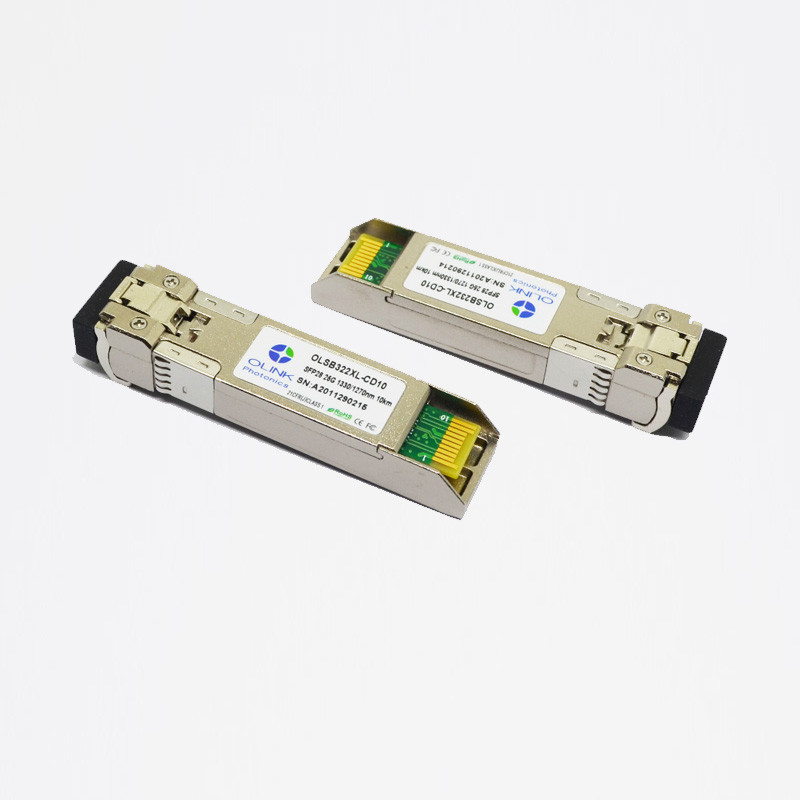

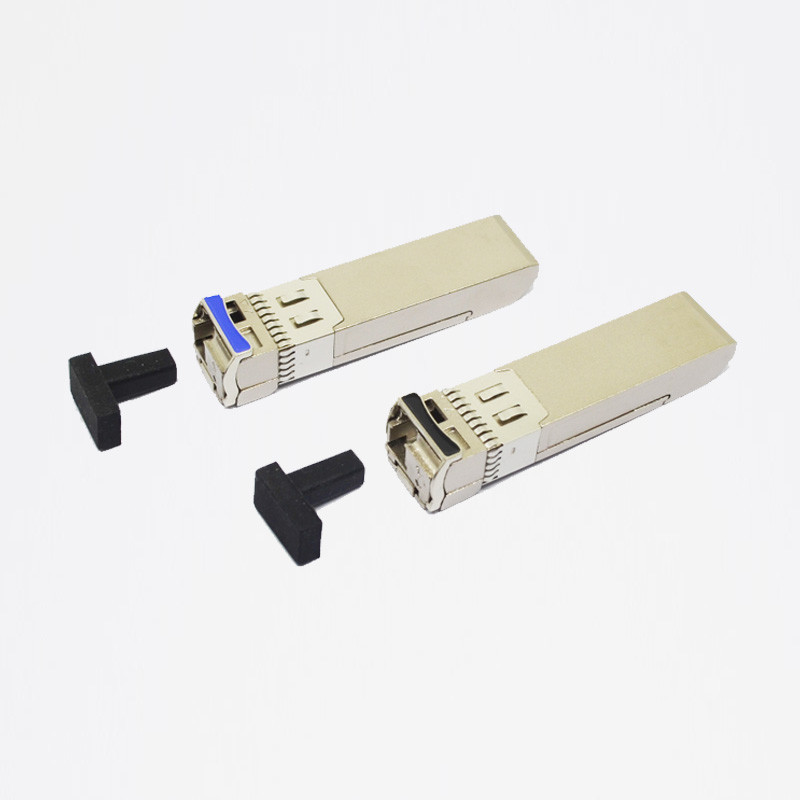

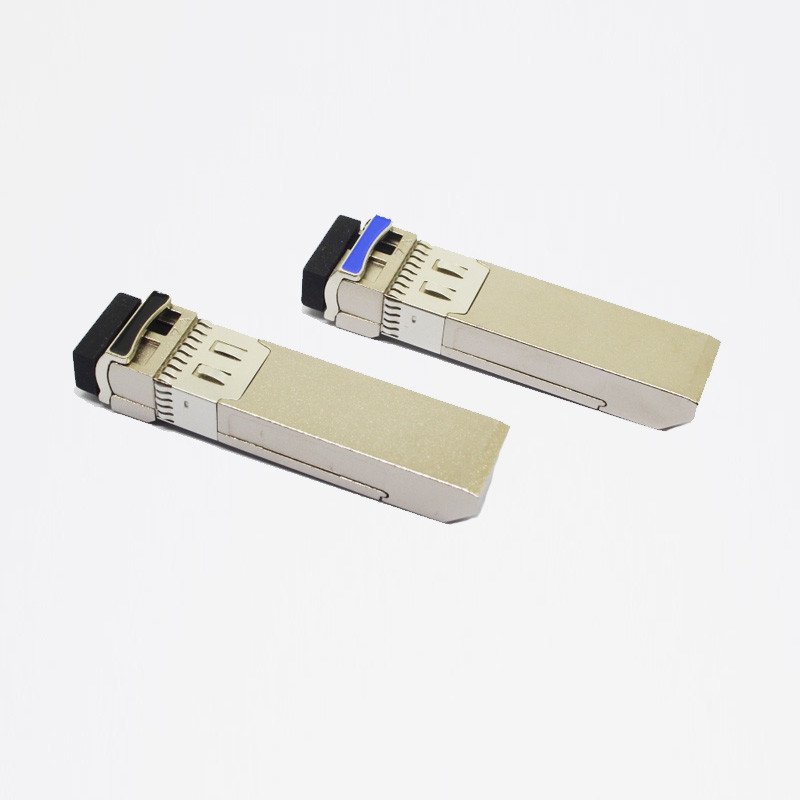

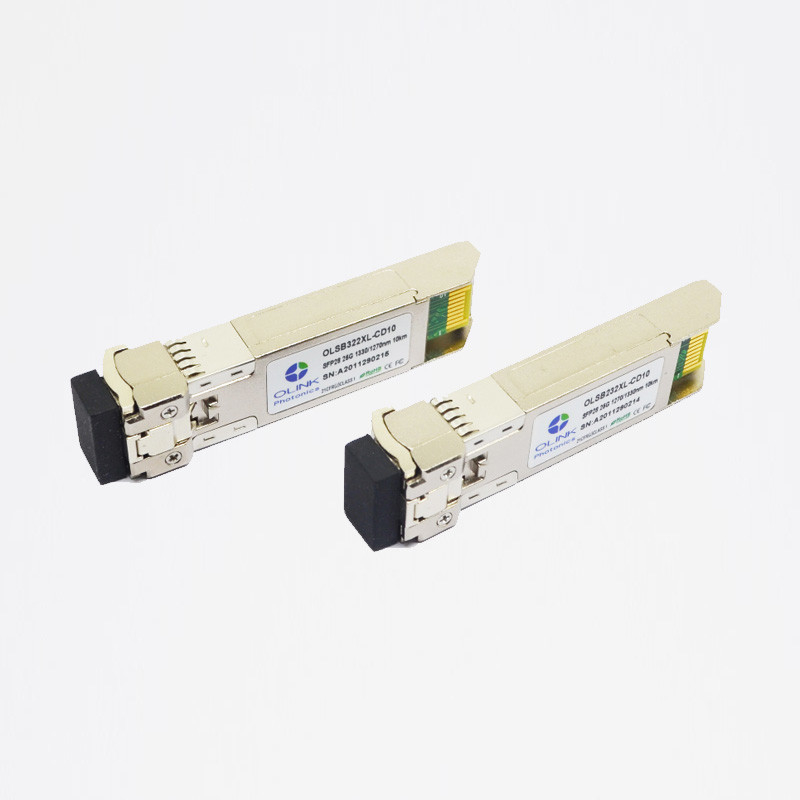

Modulo ottico del ricetrasmettitore di 25GBASE-BX BiDi SFP28 1270nm/1330nm & di 1330nm/1270nm 10km
Valutazioni massime assolute
| Parametro |
Simbolo |
Minuto. |
Massimo. |
Unità |
Nota |
| Tensione di rifornimento |
Vcc |
-0,5 |
4,0 |
V |
|
| Temperatura di stoccaggio |
St |
-40 |
85 |
°C |
|
| Umidità relativa |
RH |
0 |
85 |
% |
|
Nota: Lo sforzo al di sopra delle valutazioni assolute di massimo può danneggiare permanente il modulo
Caratteristiche di funzionamento di Gereral
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Tasso di dati |
|
|
25,78 |
|
Gb/s |
|
| Tensione di rifornimento |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Rifornimento corrente |
Icc |
|
|
450 |
mA |
|
| Impiegati di funzionamento di caso. |
TC |
0 |
|
70 |
°C |
|
Caratteristiche elettriche dell'ingresso/uscita
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Differenza. oscillazione di tensione in ingresso |
|
120 |
|
820 |
mVpp |
1 |
| Tx disattiva l'input |
H |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| L |
VIL |
0 |
|
0,8 |
| Uscita dell'errore di Tx |
H |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| L |
Volume |
0 |
|
0,8 |
| Differenza introdotta. Impedenza |
Zin |
|
100 |
|
Ω |
|
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Ricevitore |
| Differenza. oscillazione di tensione in uscita |
|
340 |
650 |
800 |
mVpp |
3 |
| Rx LOS ha prodotto |
H |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| L |
Volume |
0 |
|
0,8 |
|
CA della nota 1) TD+ /are internamente accoppiato con il termine differenziale 100Ω dentro il modulo.
L'errore della nota 2) Tx e Rx LOS sono uscite di collettore aperto, che dovrebbero essere tirate su con 4.7k alle resistenze 10kΩ sul bordo ospite. Tiri sulla tensione fra 2.0V e Vcc+0.3V.
Le uscite della nota 3) RD+/- sono internamente CA coppia e dovrebbero essere terminate con 100Ω (differenziale) all'utente SERDES.
Caratteristiche ottiche
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
|
1250 |
1270 |
1290 |
nanometro |
|
| 1310 |
1330 |
1350 |
|
| Viale. potenza di uscita (permesso a) |
Po |
-3 |
|
5 |
dBm |
|
| Rapporto di estinzione |
ER |
3,5 |
|
|
dB |
|
| larghezza spettrale (- 20dB) |
Δλ |
|
|
1 |
nanometro |
|
| Rumore relativo di intensità |
RIN |
|
|
-130 |
dB/Hz |
|
| Pena della dispersione |
|
|
|
3 |
dB |
|
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
|
|
1330 |
|
nanometro |
|
| |
1270 |
|
|
| Ricevitore sollecitato OMA Sensitivity |
Psen |
|
|
-13 |
dBm |
|
| Potere medio del ricevitore |
Pimax |
-13,3 |
|
2 |
dBm |
|
| Il LOS asserisce |
PA |
-30 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-12 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
5 |
dB |
|
Caratteristiche di prodotto
●compiacente a SFF-8402 per la soluzione SFP28
●Interfaccia del monitor diagnostico di Digital con SFF-8472
●Orma pluggable calda di SFP+
●trasmettitore di 1270nm/1330nm DFB
●Fino alle programmazioni dei dati 25.78Gb/s
●Applicabile per il collegamento di 10Km SMF
●Alto margine della trasmissione
●Basso consumo energetico<1>
●Singola alimentazione elettrica 3.3V
●Temperatura di caso di funzionamento: Annuncio pubblicitario: 0 ~ +70℃
Applicazioni
●25,78 Gb/s a senso unico
●Altri collegamenti ottici
Informazioni di ordinazione
| Numero del pezzo |
Descrizione |

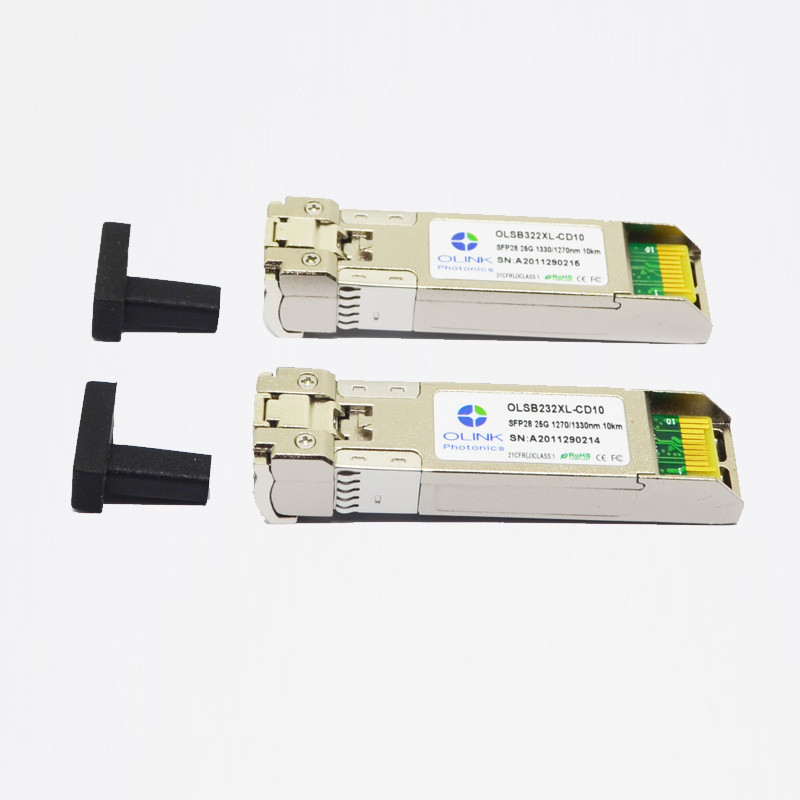

| OLSB232XL-CD10 |
SFP28 LR 25.78G, 0~70℃, 1270/1330nm, BIDI 10Km |
| OLSB322XL-CD10 |
SFP28 LR 25.78G, 0~70℃, 1330/1270nm, BIDI 10Km |
