| Luogo di origine: | La CINA |
|---|---|
| Marca: | OLKOPTO |
| Certificazione: | RoHs, FCC, CE, UL etc |
| Numero di modello: | QSFP-100G-SR4-OLK |
| Quantità di ordine minimo: | 1 PC |
| Imballaggi particolari: | 4 pc per pallet |
| Tempi di consegna: | 3-5 giorni lavorativi |
| Termini di pagamento: | T/T o 30 giorni netti |
| Capacità di alimentazione: | 10K al mese |
| Tasso di dati: | 103,1 GBP | Fattore forma: | QSFP28 |
|---|---|---|---|
| Lunghezza d'onda: | 850nm | Distanza: | 100m |
| Connettore: | 12F MPO/MTP | Fonte: | VCSEL+PIN |
| Potere ottico: | -8.4~2.4dBm | Sensibilità: | <-10> |
| Temperatura di funzionamento: | 0~70℃ | DOM: | Di sostegno |
| Evidenziare: | Ricetrasmettitore di SR4 100G QSFP28,ricetrasmettitore di 850nm 100G QSFP28,100G QSFP28 SR4 |
||

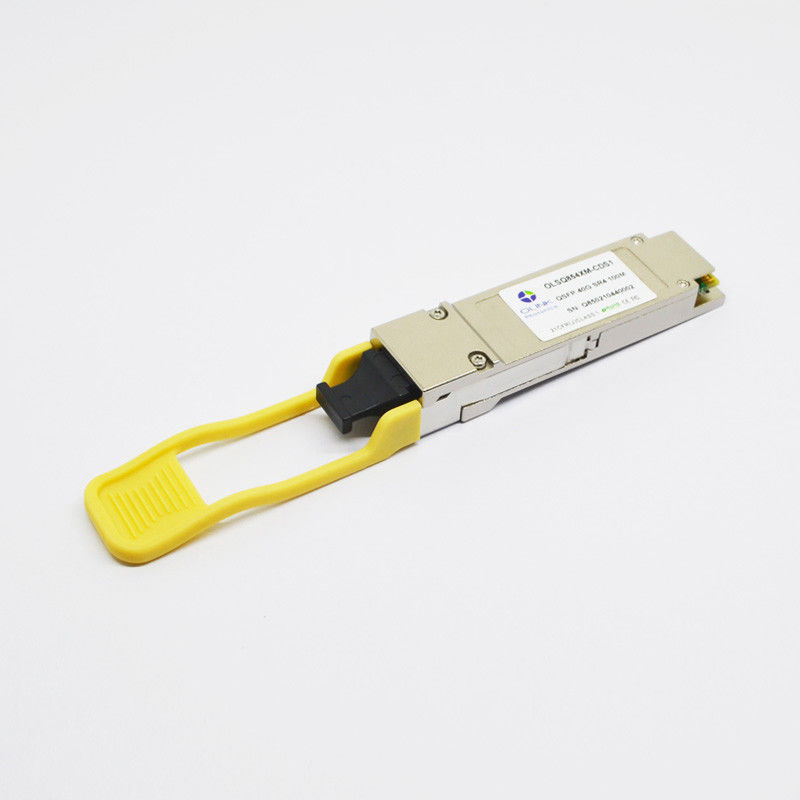

ricetrasmettitore di 850nm SR4 100G QSFP28
Ricetrasmettitore ottico compatibile di Cisco QSFP-100G-SR4 100GBASE-SR4 QSFP28 850nm MMF 100m MPO
Descrizione di prodotto
Il ricetrasmettitore ottico del 100G QSFP28 SR4 di Olinkcom integra trasmette e riceve il percorso su un modulo.
i convertiti parallelizzano i segnali in ingresso elettrici nei segnali ottici paralleli, da un'emissione di superficie determinata della cavità verticale
Matrice del laser (VCSEL). Il modulo di trasmettitore accetta i segnali in ingresso elettrici compatibili con il modo comune
Livelli di logica (CML). Tutti i segnali di dati dell'input sono differenziali ed internamente terminati. I convertiti del modulo di ricevitore
segnali in ingresso ottici di parallelo via una matrice del rivelatore di foto nei segnali in uscita elettrici di parallelo. I livelli del reCML).
Tutti i segnali di dati sono differenziali e sostengono i tassi di dati fino a 27.9525Gb/s per uscite del modulo di channel.ceiver
i segnali elettrici sono inoltre tensione compatibile con il modo comune LogicOn che questo modulo caratterizza un caldo-pluggable
interfaccia elettrica, basso consumo energetico e interfaccia seriale a due fili.
Caratteristiche ottiche (=0~70℃, Vcc=3.14~3.47V superiori)
| Parametro | Simbolo | Unità | Min | Tipo | Massimo | Note | ||||
| Trasmettitore | ||||||||||
| Tasso di segnalazione, ogni vicolo | DRpl | Gb/s | 25,78125 ±100 PPM | 1 | ||||||
| Centro Wavelengthe | λ | nanometro | 830 | 850 | 860 | |||||
| Larghezza spettrale di RMS | nanometro | 0,6 | ||||||||
| Potere medio del lancio, ogni vicolo | Pavg | dBm | -8,4 | 2,4 | ||||||
| Ampiezza ottica di modulazione, ogni vicolo (OMA) | OMA | dBm | -6,4 | 3 | ||||||
| Rapporto di estinzione | ER | dB | 3 | |||||||
|
Potere medio del lancio di FUORI Trasmettitore, per vicolo |
RIN | dBm | -30 | |||||||
| Cambiamento continuo circondato | FLX | dBm |
>86% a 19 um <30> |
|||||||
| Tolleranza ottica di attenuazione di riflessione | dB | 12 | ||||||||
| Maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} | {0,3, 0,38, 0,45, 0,35, 0,41, 0,5} | 2 | ||||||||
| Ricevitore | ||||||||||
| Ricevi il tasso per ogni vicolo | DRpl | Gb/s | 25,78125 ±100 PPM | 3 | ||||||
| Lunghezza d'onda a quattro corsie | λ | nanometro | 840 | 860 | ||||||
| Sovraccarichi il potere ottico introdotto | Pmax | dBm | 3,4 | |||||||
|
La media riceve il potere per ciascuno Vicolo |
Pin | dBm | -10,3 | 2,4 | 4 | |||||
| Sensibilità del ricevitore (OMA) per vicolo | Psens | dBm | -5,2 | |||||||
| Riflettanza di Recevier | Rfl | dB | -12 | |||||||
| Occhio MaskDefinition {X1, X2, X3, Y1, Y2, Y3} del ricevitore | {0,28, 0,5, 0,5, 0,33, 0,33, 0,4} | 5 | ||||||||
| Il Los De-asserisce | Palladio | dBm | -13 | |||||||
| Il Los asserisce | PA | dBm | -30 | |||||||
| Isteresi di perdita | Palladio-PA | dBm | 0,5 | |||||||
Caratteristiche di prodotto
●Connettore ottico MTP/MP0
●Singola alimentazione elettrica di +3.3V
●fattore forma Caldo-pluggable di QSFP28 MSA
●Distanza di fino a 100m OM4 MMF
●4x28G interfaccia seriale elettrica (CEI-28G-VSR)
●Accoppiamento di CA dei segnali di CML
●Dissipazione di potere basso (massima: 3.5W)
●Costruito nella funzione diagnostica digitale
●Gamma di temperature di funzionamento di caso: 0℃ a 70℃
●Soddisfacente rispetto a 100GBASE-SR4
●Interfaccia di comunicazione di I2C
Applicazioni
●100GBASE-SR4
●Infiniband QDR/DDR/SDR
●collegamenti di Datacom 100G
Norme
●Soddisfacente rispetto a IEEE 802.3ba
●Soddisfacente rispetto alle specifiche dell'hardware di QSFP28 MSA
●Soddisfacente rispetto a RoHS
Informazioni di ordinazione
| Numero del pezzo | Descrizione |
| OLSQ85TXM-CDS1 | QSFP28 SR4 100m OM4, 0~70℃ |
