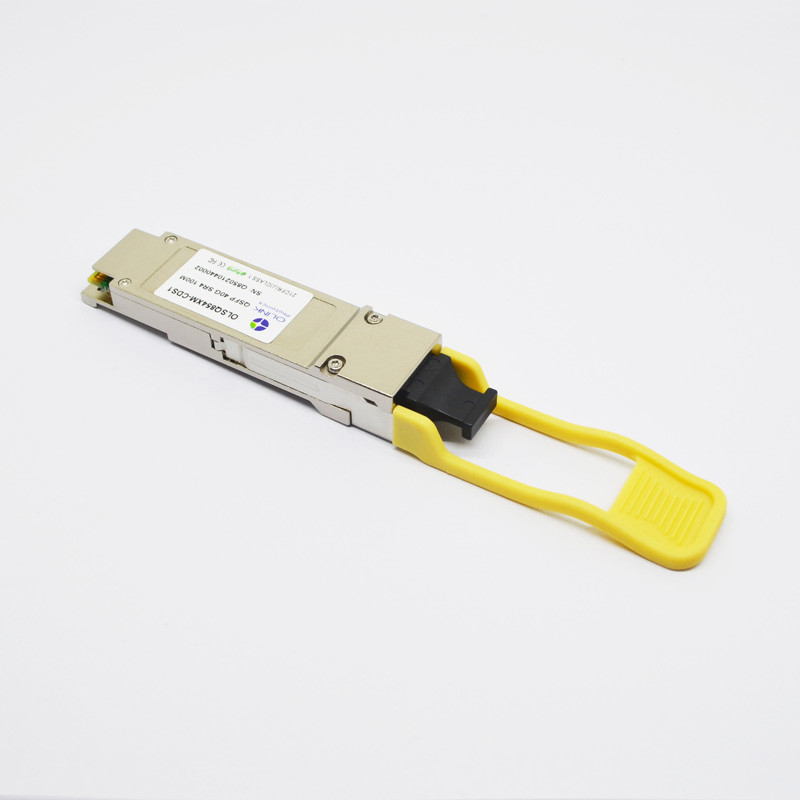

Broccato ottico del ricetrasmettitore 850nm 100m di 100GBASE-SR4 QSFP28 100g compatibile

100GBASE-SR4 QSFP28 100g Optical Transceiver 850nm 100m Brocade Compatible

Informazioni di base

Luogo di origine:	La CINA
Marca:	OLKOPTO
Certificazione:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Numero di modello:	OLSQ85TXM-CDS1

Quantità di ordine minimo:	1 PC
Imballaggi particolari:	4 pc per pallet
Tempi di consegna:	3-5 giorni lavorativi
Termini di pagamento:	T/T o 30 giorni netti
Capacità di alimentazione:	10K al mese

Contattaci

Marca compatibile:

Broccato

Tasso di dati:

103,1 GBP

Fattore forma:

QSFP28

Lunghezza d'onda:

850nm

Distanza:

100m

Connettore:

12F MPO/MTP

Potere di TX:

-8.4~2.4dBm

Potere di RX:

<-10>

Temperatura di funzionamento:

0~70℃

DOM:

Di sostegno

Evidenziare:

100GBASE-SR4

Ricetrasmettitore ottico di QSFP28 100G

modulo di qsfp28 100g

Broccato ottico del ricetrasmettitore 850nm 100m di 100GBASE-SR4 QSFP28 100g compatibile

Modulo ottico compatibile del ricetrasmettitore del broccato 100G-QSFP28-SR4 100GBASE-SR4 QSFP28 850nm 100m MPO MMF

Descrizione di prodotto

I ricetrasmettitori del QSFP28 di Olinkcom sono progettati per uso nei collegamenti 100Gb/s sopra fibra mista. Essi
integra quattro la matrice del canale VCSEL e la matrice del fotodiodo di PIN di quattro canali, il modulo può funzionare
a 103.1Gb/s fino a 70m facendo uso di OM3 o 100m facendo uso di OM4 MMF. Sono soddisfacenti rispetto al QSFP28
MSA ed IEEE 802.3bm 100GBASE-SR4.

Caratteristiche ottiche (=0~70℃, Vcc=3.14~3.47V superiori)

Parametro	Simbolo	Unità	Min		Tipo			Massimo		Note
Trasmettitore
Tasso di segnalazione, ogni vicolo	DRpl	Gb/s	25,78125 ±100 PPM						1
Centro Wavelengthe	λ	nanometro	830	850			860
Larghezza spettrale di RMS		nanometro		0,6
Potere medio del lancio, ogni vicolo	Pavg	dBm	-8,4				2,4
Ampiezza ottica di modulazione, ogni vicolo (OMA)	OMA	dBm	-6,4				3
Rapporto di estinzione	ER	dB	3
Potere medio del lancio di FUORI Trasmettitore, per vicolo	RIN	dBm					-30
Cambiamento continuo circondato	FLX	dBm	>86% a 19 um <30>
Tolleranza ottica di attenuazione di riflessione		dB					12
Maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3}			{0,3, 0,38, 0,45, 0,35, 0,41, 0,5}						2
Ricevitore
Ricevi il tasso per ogni vicolo	DRpl	Gb/s	25,78125 ±100 PPM						3
Lunghezza d'onda a quattro corsie	λ	nanometro	840			860
Sovraccarichi il potere ottico introdotto	Pmax	dBm	3,4
La media riceve il potere per ciascuno Vicolo	Pin	dBm	-10,3				2,4		4
Sensibilità del ricevitore (OMA) per vicolo	Psens	dBm					-5,2
Riflettanza di Recevier	Rfl	dB					-12
Occhio MaskDefinition {X1, X2, X3, Y1, Y2, Y3} del ricevitore		{0,28, 0,5, 0,5, 0,33, 0,33, 0,4}							5
Il Los De-asserisce	Palladio	dBm					-13
Il Los asserisce	PA	dBm	-30
Isteresi di perdita	Palladio-PA	dBm	0,5

Caratteristiche di prodotto

●Connettore ottico MTP/MP0

●Singola alimentazione elettrica di +3.3V

●fattore forma Caldo-pluggable di QSFP28 MSA

●Distanza di fino a 100m OM4 MMF

●4x28G interfaccia seriale elettrica (CEI-28G-VSR)

●Accoppiamento di CA dei segnali di CML

●Dissipazione di potere basso (massima: 3.5W)

●Costruito nella funzione diagnostica digitale

●Gamma di temperature di funzionamento di caso: 0℃ a 70℃

●Soddisfacente rispetto a 100GBASE-SR4

●Interfaccia di comunicazione di I2C

Applicazioni

●100GBASE-SR4

●Ethernet 100G

●Data Center

Informazioni di ordinazione

Numero del pezzo	Descrizione
OLSQ85TXM-CDS1	QSFP28 SR4 100m OM4, DOM 0~70℃
