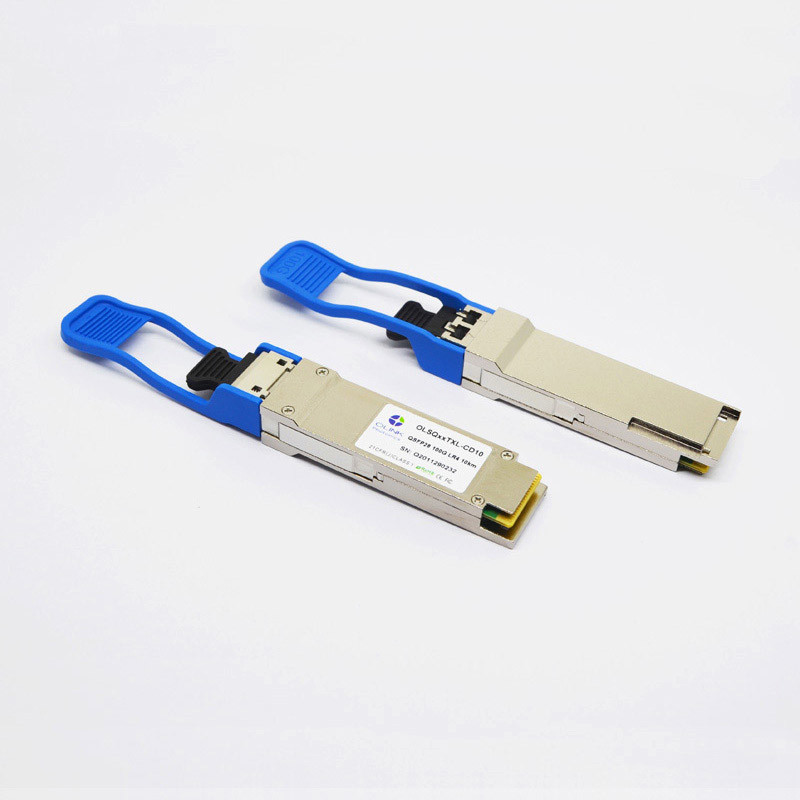

Ricetrasmettitore 1310nm 10km di LR4 100G QSFP28
Ricetrasmettitore ottico compatibile di 100GBASE-LR4 QSFP28 1310nm 10km LC SMF Cisco
Caratteristiche di prodotto
1. Interfaccia ottica del recipiente duplex di LC
2. Singola alimentazione elettrica di +3.3V
3. Orma pluggable calda QSFP28
4. interfaccia seriale elettrica 4x25G
5. Soddisfacente rispetto a 4x28G (CEI-28G-VSR)
6. Accoppiamento di CA dei segnali di CML
7. Trasmettitore: raffreddato 4x25Gb/s WDM TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) di lan
8. Ricevitore: 4x25Gb/s PIN ROSA
9. Dissipazione di potere basso (massima: 3.5W)
10. Costruito nella funzione diagnostica digitale
11. Gamma di temperature di funzionamento di caso: 0℃ a 70℃
12. Soddisfacente rispetto a 100GBASE-LR4
13. Interfaccia di comunicazione di I2C
Caratteristiche ottiche (=0~70℃, Vcc=3.14~3.47V superiori)
(Provato nelle condizioni di gestione raccomandate, salvo indicazione contraria)
| Parametro | Simbolo | Unità | Min | Tipo | Massimo | Note | ||||
| Trasmettitore | ||||||||||
| Tasso di segnalazione, ogni vicolo | Gb/s | 25,78125 ±100 PPM | 1 | |||||||
| Lunghezza d'onda a quattro corsie | λ1 | nanometro | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| Potere totale del lancio | Pesce gatto | dBm | 10,5 |
|
||||||
| Potere medio del lancio, ogni vicolo | Pavg | dBm | -4,5 | 4,5 | 2,7 | |||||
| Ampiezza ottica di modulazione, ogni vicolo (OMA) | OMA | dBm | -1,3 | 4,5 | ||||||
| Rapporto di estinzione | ER | dB | 4 | |||||||
| rapporto di soppressione di Laterale modo | SMSR | dB | 30 | |||||||
|
Potere medio del lancio di FUORI trasmettitore, per vicolo |
POFF | dBm | -30 | |||||||
| Tolleranza ottica di attenuazione di riflessione | dB | 20 | ||||||||
| Riflettanza del trasmettitore | dB | – 12 | ||||||||
| Maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 3 | ||||||||
| Ricevitore | ||||||||||
| Ricevi il tasso per ogni vicolo | Gb/s | 25,78125 ±100 PPM | 4 | |||||||
| Lunghezza d'onda a quattro corsie | λ1 | nanometro | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| Sovraccarichi il potere ottico introdotto | Pmax | dBm | 5,5 | |||||||
|
La media riceve il potere per ciascuno Vicolo |
Pin | dBm | -10,6 | 4,5 | 5,7 | |||||
| Sensibilità del ricevitore (OMA) per vicolo | Psens1 | dBm | -11,3 | |||||||
| Sensibilità sollecitata (OMA) per vicolo | Psens2 | dBm | -6,8 | 6 | ||||||
| Attenuazione di riflessione | RL | dB | -26 | |||||||
| Frequenza d'interdizione superiore elettrica 3dB del ricevitore, per vicolo | Gigahertz | 31 | ||||||||
| Il Los De-asserisce | Palladio | dBm | -11,6 | |||||||
| Il Los asserisce | PA | dBm | -23,6 | |||||||
| Isteresi di perdita | Palladio-PA | dBm | 2 | |||||||
Note:
1. Il trasmettitore consiste di 4 laser che funzionano a 25.78Gb/s ciascuno.
2. Il valore minimo è informativo.
3. Rapporto di colpo 5x10-5.
4. Il ricevitore consiste di 4 rivelatori fotoelettrici che funzionano a 25.78Gb/s ciascuno.
5. Il valore minimo è min TxOMA degli uguali e informativo con il ER infinito e perdita di inserzione massima del canale.
6. SRS è misurato con una pena verticale della chiusura dell'occhio del dB 1,8 massimo, di J2 di 0,30 UI e di J9 di 0,47 UI.
7. Il valore di potere e l'accuratezza di potere sono con tutti i canali sopra.
Descrizione funzionale
Il ricetrasmettitore ottico di 100G QSFP28 LR4 integra trasmette e riceve il percorso su un modulo. Sul trasmetta il lato, quattro vicoli dei flussi di dati di serie sono recuperati, retimed e sono passati sopra a quattro driver del laser, che controllano quattro che l'elettrico-assorbimento ha modulato i laser con 1296, 1300, 1305 e 1309 lunghezze d'onda del centro di nanometro. I segnali ottici poi sono multiplexati in una fibra monomodale tramite un connettore di LC dello standard industriale. Sul ricevi il lato, quattro vicoli dei flussi di dati ottici otticamente sono demultiplexati da un demoltiplicatore ottico integrato. Ogni vapore di dati è recuperato da un rivelatore fotoelettrico di PIN e da un amplificatore di transimpedance, retimed ed è passato sopra ad un driver dell'uscita. Questo modulo caratterizza un'interfaccia elettrica caldo-pluggable, un basso consumo energetico e un'interfaccia seriale a due fili.
Applicazioni
●100GBASE-LR4
●Infiniband QDR e RDT collega
●collegamenti di Datacom 100G
Norme
●Soddisfacente rispetto a IEEE 802.3ba
●Soddisfacente rispetto a QSFP28 MSA SFF-8665
●Soddisfacente rispetto a RoHS
