Broccato ottico duplex dei ricetrasmettitori di PIN SFP di LC compatibile per Gigabit Ethernet

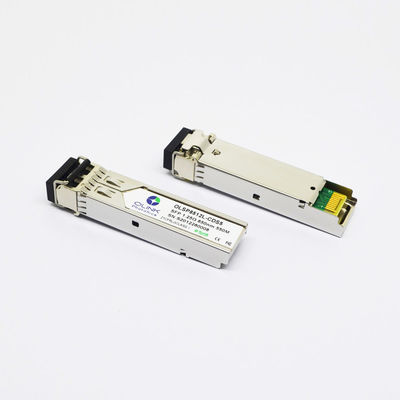

Broccato compatibile 1000BASE-SX SFP 850nm 550m LC del ricetrasmettitore ottico della fibra di SFP
Describle
Questo ricetrasmettitore ottico della fibra di SFP vi dà un'ampia varietà di opzioni della connettività di Gigabit Ethernet per il centro dati, il gabinetto dei collegamenti di impresa e le applicazioni del trasporto del fornitore di servizio.
Valutazioni massime assolute
| Parametro |
Simbolo |
Minuto. |
Massimo. |
Unità |
Nota |
| Tensione di rifornimento |
Vcc |
-0,5 |
4,0 |
V |
|
| Temperatura di stoccaggio |
ST |
-40 |
85 |
°C |
|
| Umidità relativa |
RH |
0 |
85 |
% |
|
Nota: Lo sforzo al di sopra delle valutazioni assolute di massimo può danneggiare permanente il ricetrasmettitore.
Caratteristiche elettriche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Oscillazione differenziale dell'immissione dei dati |
VIN, PP |
250 |
|
1200 |
mVpp |
1 |
| Tx disattiva Input alto |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Tx disattiva Input-basso |
VIL |
0 |
|
0,8 |
V |
|
| Errore di Tx Uscita alto |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Errore di Tx Uscita-basso |
Volume |
0 |
|
0,8 |
V |
2 |
| Impedenza differenziale introdotta |
Rin |
|
100 |
|
Ω |
|
| Ricevitore |
| Oscillazione differenziale del emissione dei dati |
Vout, pp |
250 |
|
550 |
mVpp |
3 |
| Rx LOS Uscita alto |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Rx LOS Uscita-basso |
VROL |
0 |
|
0,8 |
V |
2 |
Note:
1. CA di TD+ /are internamente accoppiato con il termine differenziale 100Ω dentro il modulo.
2. L'errore di Tx e Rx LOS sono uscite di collettore aperto, che dovrebbero essere tirate su con 4.7k alle resistenze 10kΩ sul bordo ospite. Tiri sulla tensione fra 2.0V e Vcc+0.3V.
3. Le uscite di RD+/- sono internamente CA coppia e dovrebbero essere terminate con 100Ω (differenziale) all'utente SERDES.
Dettagli
●Sostiene le velocità di trasmissione 1.25Gbps/1.0625Gbps
●Connettore duplex di LC
●Orma pluggable calda di SFP
●trasmettitore del laser di 850nm VSCEL e rivelatore fotoelettrico di PIN
●Applicabile per 550m su 50/125µm, 300m sul collegamento di 62.5/125µm MMF
●Basso consumo energetico, < 0="">
●Interfaccia del monitor diagnostico di Digital
●Temperatura di caso di funzionamento: Commerical: °C 0 - 70 Industriale: - °C 40 - 85
Applicazioni
●Gigabit Ethernet
●Manica della fibra
●Altri sistemi di trasmissione ottici
