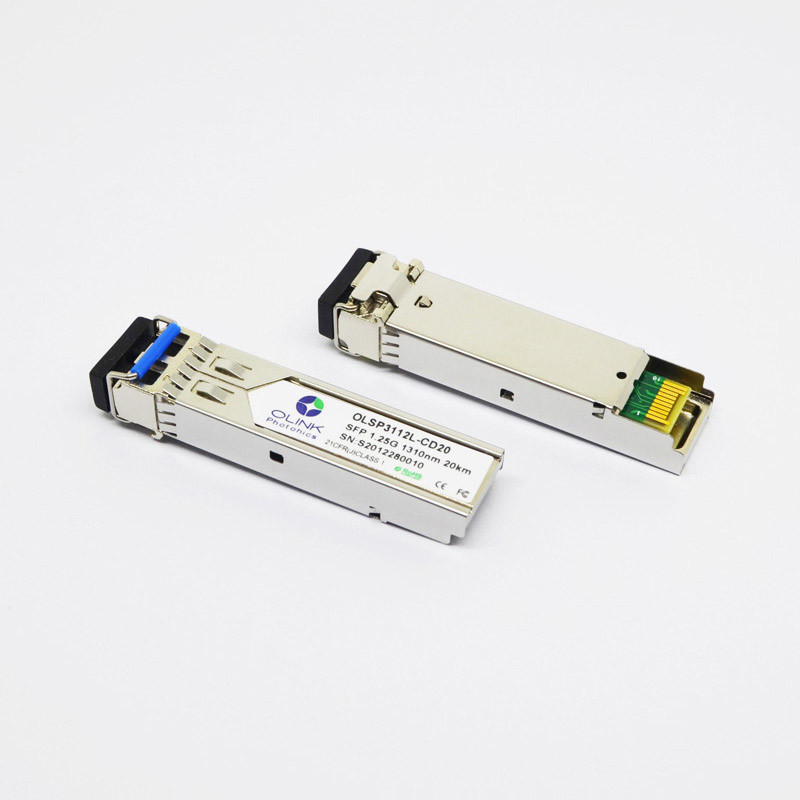

Modulo ottico su misura dei DOM LC SMF di SFP Transcceiver 1000BASE-LX/LH SFP 1310nm 20km
Descrizioni di prodotto
I moduli ottici del ricetrasmettitore dei DOM IL LC SMF di 1000BASE-LX/LH SFP 1310nm 20km sono rendimento elevato, moduli redditizi che sostengono dato ordine doppio della distanza di trasmissione di 20km e di 1.25Gbps/1.0625Gbps con SMF. Il ricetrasmettitore consiste di tre sezioni: un trasmettitore del laser di FP, un fotodiodo di PIN integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser. I ricetrasmettitori sono compatibili con accordo di Multi-fonte di SFP (MSA) e SFF-8472. Per ulteriori informazioni, riferisca prego a SFP MSA.
Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
1290 |
1310 |
1330 |
nanometro |
|
| Viale. potenza di uscita (permesso a) |
PAVIMENTI |
-8 |
|
-4 |
dBm |
1 |
| Rapporto di estinzione |
ER |
9 |
|
|
dB |
1 |
| Larghezza spettrale di RMS |
Δλ |
|
|
0,65 |
nanometro |
|
| Tempo di aumento/caduta (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Pena della dispersione |
TDP |
|
|
3,9 |
dB |
|
| Occhio ottico dell'uscita |
Soddisfacente rispetto a IEEE802.3 z (sicurezza del aser della classe 1) |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
λ |
|
1310 |
|
nanometro |
|
| Sensibilità del ricevitore |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Sovraccarico |
PAVIMENTI |
-3 |
|
|
dBm |
3 |
| Il LOS asserisce |
PA |
-35 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-24 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
|
dB |
|
Note:
1. Misurato a 1250Mb/s con ilmodello diprova diNRZ di PRBS 2 223 – 1.
2. Non filtrato, misurato con un PRBS223 – 1 modello di prova @1.25Gbps
3. Misurato a 1250Mb/s con il modello di prova di NRZ di PRBS 223 – 1 per i BER < 1x10="">-12
Specifiche diagnostiche di Digital
I ricetrasmettitori D20 di OLSP3112L-C (io) possono essere utilizzati nei sistemi host che richiedono i sistemi diagnostici digitali internamente o esternamente calibrati.
| Parametro |
Simbolo |
Unità |
Minuto. |
Massimo. |
Accuratezza |
Nota |
| Temperatura del ricetrasmettitore |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Tensione di rifornimento del ricetrasmettitore |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Corrente di polarizzazione del trasmettitore |
DBias |
mA |
2 |
15 |
±10% |
2 |
| Trasmettitore potenza di uscita |
Forza DTx |
dBm |
-9 |
-3 |
±3dB |
|
| Alimentazione in ingresso di entrata media del ricevitore |
Forza DRx |
dBm |
-25 |
0 |
±3dB |
|
Note:
1. Nell'azionare il ºC temp.=0~70, la gamma sarà min=-5, Max=+75
2. L'accuratezza della corrente di polarizzazione di Tx è 10% della corrente reale dal driver del laser al laser
3. Calibratura interno/esterno compatibile.
Caratteristiche di prodotto
●Sostiene le velocità di trasmissione 1.25Gbps/1.0625Gbps
●Connettore duplex di LC
●Orma pluggable calda di SFP
●trasmettitore del laser di 1310nm FP e rivelatore fotoelettrico di PIN
●Applicabile per il collegamento di 20Km SMF
●Basso consumo energetico, < 0="">
●Interfaccia del monitor diagnostico di Digital
●Soddisfacente rispetto a SFP MSA e SFF-8472
●EMI bassa stessa e protezione eccellente di ESD
●Temperatura di caso di funzionamento: Commerical: °C 0 - 70 Industriale: - °C 40 - 85
Applicazioni
●Gigabit Ethernet
●Manica della fibra
●Commutatore per commutare interfaccia
●Applicazioni commutate della superficie posteriore
●Interfaccia server/del router
●Altri sistemi di trasmissione ottici
