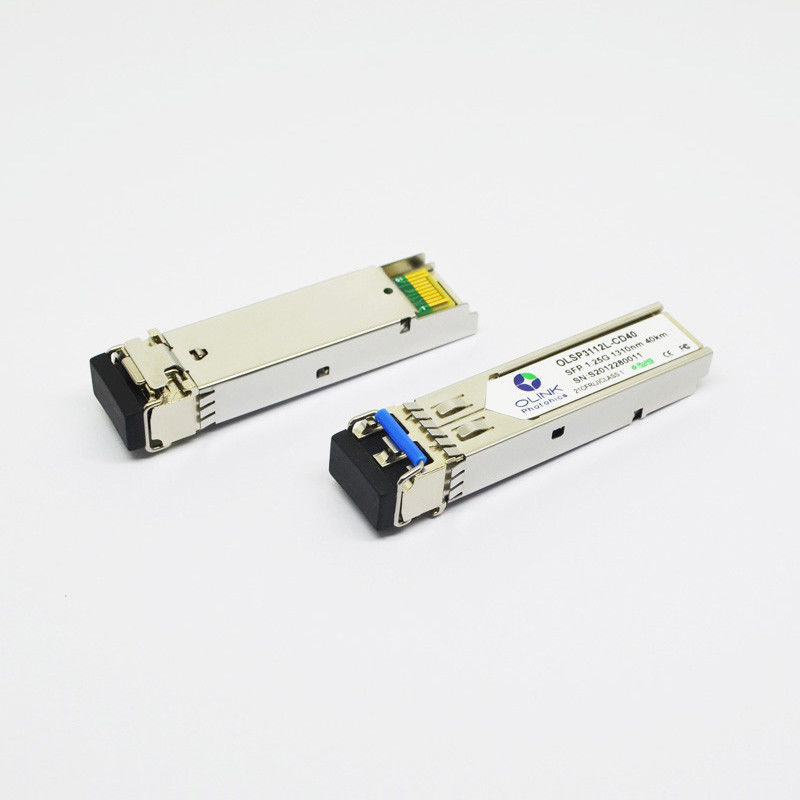

I DOM IL LC SMF di 1000BASE-EX SFP 1310nm 40km hanno personalizzato il modulo a fibra ottica
Descrizioni di prodotto
Il OLSP3112L-CD40 di Olinkcom che sostiene dato ordine doppio di 1.25Gbps/1.0625Gbps e della distanza di trasmissione di 40km con SMF e le marche importanti compatibili come Cisco, il ginepro, Dlink, broccato, l'estremo, Huawei ecc. I ricetrasmettitori sono compatibili con accordo di Multi-fonte di SFP (MSA) e SFF-8472. Per ulteriori informazioni, riferisca prego a SFP MSA.
Valutazioni massime assolute
| Parametro |
Simbolo |
Minuto. |
Massimo. |
Unità |
Nota |
| Tensione di rifornimento |
Vcc |
-0,5 |
4,0 |
V |
|
| Temperatura di stoccaggio |
ST |
-40 |
85 |
°C |
|
| Umidità relativa |
RH |
0 |
85 |
% |
|
Nota: Lo sforzo al di sopra delle valutazioni assolute di massimo può danneggiare permanente il ricetrasmettitore.
Caratteristiche di funzionamento generali
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Tasso di dati |
Dott |
|
1,25 |
|
Gb/s |
|
| Tensione di rifornimento |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Rifornimento corrente |
Icc |
|
|
250 |
mA |
|
| Impiegati di funzionamento di caso. |
TC |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Caratteristiche di prodotto
●Sostiene le velocità di trasmissione 1.25Gbps/1.0625Gbps
●Connettore duplex di LC
●Orma pluggable calda di SFP
●trasmettitore del laser di 1310nm DFB e rivelatore fotoelettrico di PIN
●Applicabile per il collegamento di 40Km SMF
●Basso consumo energetico, < 0="">
●Interfaccia del monitor diagnostico di Digital
●Soddisfacente rispetto a SFP MSA e SFF-8472
●EMI bassa stessa e protezione eccellente di ESD
●Temperatura di caso di funzionamento: Commerical: °C 0 - 70
Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
1290 |
1310 |
1330 |
nanometro |
|
| Viale. potenza di uscita (permesso a) |
PAVIMENTI |
-5 |
|
0 |
dBm |
1 |
| Rapporto di estinzione |
ER |
9 |
|
|
dB |
1 |
| Rapporto laterale di soppressione di modo |
SMSR |
30 |
|
dB |
|
|
| Larghezza spettrale di RMS |
Δλ |
|
|
0,65 |
nanometro |
|
| Tempo di aumento/caduta (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Pena della dispersione |
TDP |
|
|
3,2 |
dB |
|
| Occhio ottico dell'uscita |
Soddisfacente rispetto a IEEE802.3 z (sicurezza del aser della classe 1) |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
λ |
|
1310 |
|
nanometro |
|
| Sensibilità del ricevitore |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Sovraccarico |
PAVIMENTI |
-3 |
|
|
dBm |
3 |
| Il LOS asserisce |
PA |
-35 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-24 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
|
dB |
|
Note:
1. Misurato a 1250Mb/s con ilmodello diprova diNRZ di PRBS 2 223 – 1.
2. Non filtrato, misurato con un PRBS223 – 1 modello di prova @1.25Gbps
3. Misurato a 1250Mb/s con il modello di prova di NRZ di PRBS 223 – 1 per i BER < 1x10="">-12
Applicazioni
●Gigabit Ethernet
●Manica della fibra
●Commutatore per commutare interfaccia
●Applicazioni commutate della superficie posteriore
●Interfaccia server/del router
●Altri sistemi di trasmissione ottici
Informazioni di ordinazione
| Numero del pezzo |
Descrizione |
| OLSP3112L-CD40 |
SFP, 1.25G, 1310nm, 40Km, 0~70℃, con il monitor diagnostico di Digital |
| OLSP3112L-ID40 |
SFP, 1.25G, 1310nm, 40Km, -40~85℃, con il monitor diagnostico di Digital |
