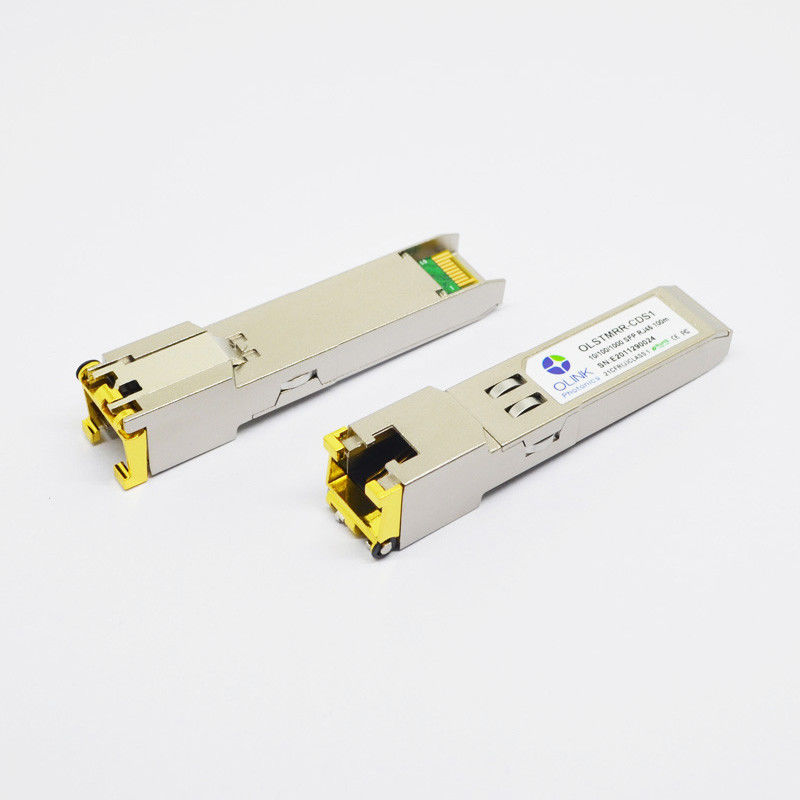

Il rame RJ-45 100m di 10/100/1000BASE-T SFP ha personalizzato il modulo ottico del ricetrasmettitore
Interfaccia elettrica dei segnali a bassa velocità (CIMA (C) = 0 - 70℃, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| _Low dell'uscita di SFP |
Volume |
0 |
|
0,5 |
V |
1 |
| _High dell'uscita di SFP |
VOH |
Vcc - 0,5 |
|
Vcc+0.3 |
V |
1 |
| SFP Input_Low |
VIL |
0 |
|
0,8 |
V |
1 |
| SFP Input_High |
VIH |
2,0 |
|
Vcc+0.3 |
V |
1 |
Note:
1. 4.7k a 10k tirano su a host_Vcc, misurato sul lato ospite del connettore
2. MOD_DEF (1) (SCL) e MOD_DEF (2) (SDA), sono i segnali aperti di CMOS dello scolo. Sia MOD_DEF (1) che MOD_DEF (2) deve essere tirato su a host_Vcc.
Interfaccia elettrica ad alta velocità (CIMA (C) = -0 - 70 ℃, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Linea Frequecy |
FL |
|
125 |
|
Megahertz |
2 |
| Impedenza dell'uscita di Tx |
Zout, tx |
|
100 |
|
Ω |
3 |
| Impedenza dell'input di Rx |
Zin.rx |
|
100 |
|
Ω |
3 |
| Singola oscillazione conclusa dell'immissione dei dati |
Vin |
250 |
|
1200 |
sistemi MV |
|
| Singola oscillazione conclusa del emissione dei dati |
Vout |
350 |
|
800 |
sistemi MV |
|
| Tempo di aumento/caduta |
Tr/Tf |
|
175 |
|
ps |
4 |
| Impedenza dell'input di Tx |
Zin, tx |
|
50 |
|
Ω |
|
| Impedenza dell'uscita di Rx |
Zout, rx |
|
50 |
|
Ω |
|
Note:
1. Tutti i segnali ad alta velocità CA-sono accoppiati internamente.
2. la codifica 5-level, per IEEE 802,3
3. Differenziale, per tutte le frequenze fra il differenziale 1MHz e 125MHz.
4. 20%-80%
Dettagli del prodotto
Il modulo sostiene le programmazioni dei dati piene duplex 10/100/1000Mbps con 5 segnali livellati di modulazione di ampiezza di impulso (PAM). Tutte e quattro le paia nel cavo sono usate con il tasso di simbolo a 250Mbps su ogni paio. Il modulo fornisce informazioni di serie standard di identificazione compiacenti SFP MSA, che può essere raggiunto con l'indirizzo di A0h via il protocollo di serie di 2wire il CMOS EEPROM. IC fisico può anche essere raggiunto tramite bus seriale 2wire all'indirizzo ACh.
Caratteristiche di prodotto
●Fino alle programmazioni dei dati bidirezionali 1.25Gb/s
●Connettore compatto RJ-45
●Orma pluggable calda di SFP
●Ethernet 1Gigabit sopra il cavo del gatto 5
●Applicabile per la trasmissione di distanza di 100m
●Basso consumo energetico, < 1="">
●Access allo strato fisico IC tramite bus seriale a due fili
●Un esercizio di 1000 BASE-T nei sistemi host con l'interfaccia di SERDES
●10/100/1000Mbps compiacente nei sistemi host con l'interfaccia di SGMII
●Temperatura di caso di funzionamento: Commerical: °C 0 - 70
Applicazioni
●Commutatore per commutare interfaccia
●Applicazioni commutate della superficie posteriore
●Interfaccia server/del router
●Altri sistemi di trasmissione ottici
