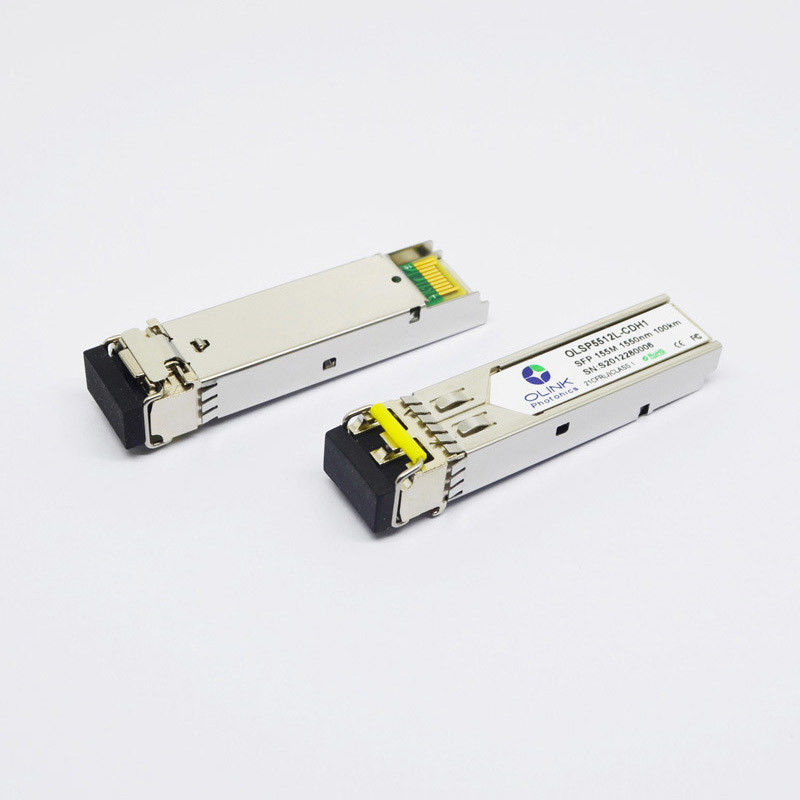

DOM a fibra ottica SMF del connettore 1000BASE-EZX 1550nm 100km di LC del modulo del ricetrasmettitore dell'OEM SFP
Descrizioni di prodotto
Ricetrasmettitori di questo SFP sono rendimento elevato, moduli redditizi che sostengono dato ordine doppio della distanza di trasmissione di 100km e di 1.25Gbps/1.0625Gbps con SMF. Noi come un produttore può fornire la compatibilità con differenti marche, quale Cisco, ginepro, Arita, Dell, broccato ecc.
Valutazioni massime assolute
| Parametro |
Simbolo |
Minuto. |
Massimo. |
Unità |
Nota |
| Tensione di rifornimento |
Vcc |
-0,5 |
4,0 |
V |
|
| Temperatura di stoccaggio |
ST |
-40 |
85 |
°C |
|
| Umidità relativa |
RH |
0 |
85 |
% |
|
Nota: Lo sforzo al di sopra delle valutazioni assolute di massimo può danneggiare permanente il ricetrasmettitore.
Caratteristiche di funzionamento generali
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Tasso di dati |
Dott |
|
1,25 |
|
Gb/s |
|
| Tensione di rifornimento |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Rifornimento corrente |
Icc5 |
|
|
300 |
mA |
|
| Impiegati di funzionamento di caso. |
TC |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Caratteristiche elettriche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Oscillazione differenziale dell'immissione dei dati |
VIN, PP |
300 |
|
1800 |
mVpp |
1 |
| Tx disattiva Input alto |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Tx disattiva Input-basso |
VIL |
0 |
|
0,8 |
V |
|
| Errore di Tx Uscita alto |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Errore di Tx Uscita-basso |
Volume |
0 |
|
0,8 |
V |
2 |
| Impedenza differenziale introdotta |
Rin |
|
100 |
|
Ω |
|
| Ricevitore |
| Oscillazione differenziale del emissione dei dati |
Vout, pp |
400 |
|
1000 |
mVpp |
3 |
| Rx LOS Uscita alto |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Rx LOS Uscita-basso |
VROL |
0 |
|
0,8 |
V |
2 |
Note:
1. CA di TD+ /are internamente accoppiato con il termine differenziale 100Ω dentro il modulo.
2. L'errore di Tx e Rx LOS sono uscite di collettore aperto, che dovrebbero essere tirate su con 4.7k alle resistenze 10kΩ sul bordo ospite. Tiri sulla tensione fra 2.0V e Vcc+0.3V.
3. Le uscite di RD+/- sono internamente CA coppia e dovrebbero essere terminate con 100Ω (differenziale) all'utente SERDES.
Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
1530 |
1550 |
1565 |
nanometro |
|
| Viale. potenza di uscita (permesso a) |
PAVIMENTI |
0 |
|
5 |
dBm |
1 |
| Rapporto di estinzione |
ER |
9 |
|
|
dB |
1 |
| Rapporto laterale di soppressione di modo |
SMSR |
30 |
|
dB |
|
|
| Larghezza spettrale di RMS |
Δλ |
|
|
1 |
nanometro |
|
| Tempo di aumento/caduta (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Pena della dispersione |
TDP |
|
|
3,2 |
dB |
|
| Occhio ottico dell'uscita |
Soddisfacente rispetto a IEEE802.3 z (sicurezza del aser della classe 1) |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
λ |
1260 |
|
1610 |
nanometro |
|
| Sensibilità del ricevitore |
PSEN1 |
|
|
-28 |
dBm |
3 |
| Sovraccarico |
PAVIMENTI |
0 |
|
|
dBm |
3 |
| Il LOS asserisce |
PA |
-45 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-30 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
|
dB |
|
Note:
1. Misurato a 1.25Gb/s con ilmodello diprova diNRZ di PRBS 2 223 – 1.
2. Non filtrato, misurato con un PRBS223 – 1 modello di prova @1.25Gbps
3. Misurato a 1.25Gb/s con il modello di prova di NRZ di PRBS 223 – 1 per i BER < 1x10="">-12
Caratteristiche di prodotto
●Sostiene le velocità di trasmissione 1.25Gbps/1.0625Gbps
●Connettore di LC
●Pluggable caldo
●trasmettitore del laser di 1550nm DFB e rivelatore fotoelettrico di PIN
●Sostiene il collegamento di 100Km SMF
●Basso consumo energetico, < 1="">
●Soddisfacente rispetto a SFP MSA e SFF-8472
●Interfaccia del monitor diagnostico di Digital
●EMI bassa stessa e protezione eccellente di ESD
●Temperatura di caso di funzionamento: Commerical: °C 0 - 70
Applicazioni
●Gigabit Ethernet, Manica della fibra
●Commutatore per commutare interfaccia, applicazioni commutate della superficie posteriore
●Interfaccia server/del router
●Altri sistemi di trasmissione ottici
