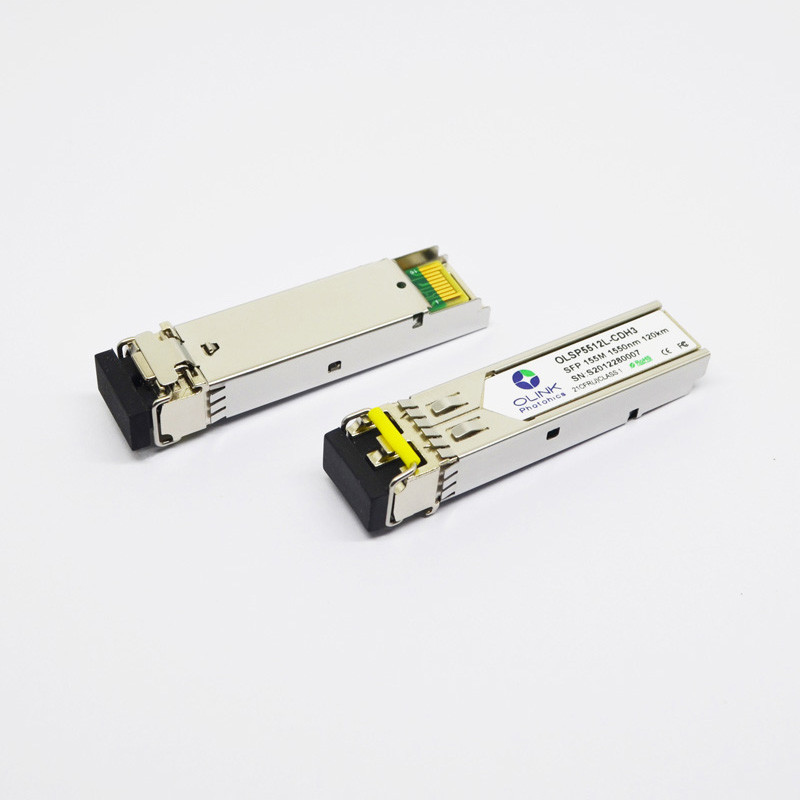

Modulo a fibra ottica dei DOM LC SMF SFP di 1000BASE-EZX SFP 1550nm 120km
Riflettori del prodotto
* velocità di trasmissione di sostegni 1.25Gbps/1.0625Gbps
* connettore di LC del duplex
* orma pluggable calda di SFP
* trasmettitore del laser di 1550nm DFB e rivelatore fotoelettrico di APD
* applicabile per il collegamento di 120Km SMF
* basso consumo energetico, < 1="">
* interfaccia del monitor diagnostico di Digital
* soddisfacente rispetto a SFP MSA e SFF-8472
* EMI bassa stessa e protezione eccellente di ESD
* temperatura di caso di funzionamento: Commerical: °C 0 - 70
Caratteristiche elettriche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Oscillazione differenziale dell'immissione dei dati |
VIN, PP |
300 |
|
1800 |
mVpp |
1 |
| Tx disattiva Input alto |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Tx disattiva Input-basso |
VIL |
0 |
|
0,8 |
V |
|
| Errore di Tx Uscita alto |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Errore di Tx Uscita-basso |
Volume |
0 |
|
0,8 |
V |
2 |
| Impedenza differenziale introdotta |
Rin |
|
100 |
|
Ω |
|
| Ricevitore |
| Oscillazione differenziale del emissione dei dati |
Vout, pp |
400 |
|
1000 |
mVpp |
3 |
| Rx LOS Uscita alto |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Rx LOS Uscita-basso |
VROL |
0 |
|
0,8 |
V |
2 |
Note:
1. CA di TD+ /are internamente accoppiato con il termine differenziale 100Ω dentro il modulo.
2. L'errore di Tx e Rx LOS sono uscite di collettore aperto, che dovrebbero essere tirate su con 4.7k alle resistenze 10kΩ sul bordo ospite. Tiri sulla tensione fra 2.0V e Vcc+0.3V.
3. Le uscite di RD+/- sono internamente CA coppia e dovrebbero essere terminate con 100Ω (differenziale) all'utente SERDES.
Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
1530 |
1550 |
1565 |
nanometro |
|
| Viale. potenza di uscita (permesso a) |
PAVIMENTI |
0 |
|
5 |
dBm |
1 |
| Rapporto di estinzione |
ER |
9 |
|
|
dB |
1 |
| Rapporto laterale di soppressione di modo |
SMSR |
30 |
|
|
dB |
|
| Larghezza spettrale di RMS |
Δλ |
|
|
1 |
nanometro |
|
| Tempo di aumento/caduta (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Occhio ottico dell'uscita |
Soddisfacente rispetto a IEEE802.3 z (sicurezza del aser della classe 1) |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
λ |
1260 |
|
1610 |
nanometro |
|
| Sensibilità del ricevitore |
PSEN1 |
|
|
-32 |
dBm |
3 |
| Sovraccarico |
PAVIMENTI |
-7 |
|
|
dBm |
3 |
| Il LOS asserisce |
PA |
-45 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-34 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
|
dB |
|
Note:
1. Misurato a 1.25Gb/s con ilmodello diprova diNRZ di PRBS 2 223 – 1.
2. Non filtrato, misurato con un PRBS223 – 1 modello di prova @1.25Gbps
3. Misurato a 1.25Gb/s con il modello di prova di NRZ di PRBS 223 – 1 per i BER < 1x10="">-12
Applicazioni
●Gigabit Ethernet
●Manica della fibra
●Interfaccia server/del router
●Altri sistemi di trasmissione ottici
