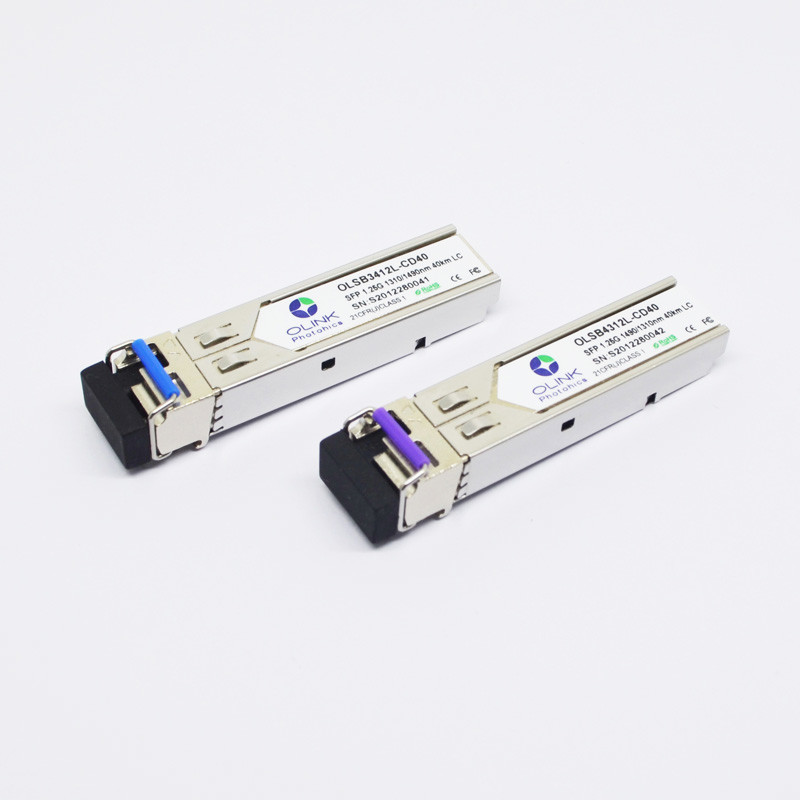

Ricetrasmettitore ottico Cisco di 1000BASE-BX-D BiDi SFP 1490nm-TX/1310nm-RX 40km compatibile
Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λ |
1290 |
1310 |
1330 |
nanometro |
|
| 1470 |
1490 |
1510 |
|
| Viale. potenza di uscita (permesso a) |
PAVIMENTI |
-5 |
|
0 |
dBm |
1 |
| Rapporto di estinzione |
ER |
9 |
|
|
dB |
1 |
| Rapporto di soppressione di Laterale modo |
SMSR |
30 |
|
|
dB |
|
| Larghezza spettrale di RMS |
Δλ |
|
|
1 |
nanometro |
|
| Tempo di aumento/caduta (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Pena della dispersione |
TDP |
|
|
3,9 |
dB |
|
| Occhio ottico dell'uscita |
Soddisfacente rispetto a IEEE802.3 z (sicurezza del aser della classe 1) |
| Ricevitore |
| Lunghezza d'onda di funzionamento |
λ |
|
1490 |
|
nanometro |
|
| |
1310 |
|
|
| Sensibilità del ricevitore |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Sovraccarico |
PAVIMENTI |
-3 |
|
|
dBm |
3 |
| Il LOS asserisce |
PA |
-35 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-25 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
|
dB |
|
Note:
1. misurato a 1250Mb/sconilmodellodiprovadiNRZ diPRBS2223 – 1.
2. non filtrato, misurato con un PRBS223 – 1 modello di prova @1,25GBP
3. misurato a 1250Mb/sconil modellodi prova di NRZ diPRBS223 – 1 per i BER < 1x10="">-12
Specifiche diagnostiche di Digital
I ricetrasmettitori 12L-C (io) D40 di OLSB 34(43) possono essere utilizzati nei sistemi host che richiedono i sistemi diagnostici digitali internamente o esternamente calibrati.
|
Parametro
|
Simbolo
|
Unità
|
Minuto.
|
Massimo.
|
Accuratezza
|
Nota
|
|
Temperatura del ricetrasmettitore
|
DTemp-E
|
ºC
|
-45
|
+90
|
±5ºC
|
1
|
|
Tensione di rifornimento del ricetrasmettitore
|
DVoltage
|
V
|
2,8
|
4,0
|
±3%
|
|
|
Corrente di polarizzazione del trasmettitore
|
DBias
|
mA
|
2
|
80
|
±10%
|
2
|
|
Trasmettitore potenza di uscita
|
Forza DTx
|
dBm
|
-6
|
+1
|
±3dB
|
|
|
Alimentazione in ingresso di entrata media del ricevitore
|
Forza DRx
|
dBm
|
-23
|
0
|
±3dB
|
|
Note:
1.When che aziona il ºC temp.=0~70, la gamma sarà min=-5, Max=+75
2. L'accuratezza della corrente di polarizzazione di Tx è 10% della corrente reale dal driver del laser al laser
3. Calibratura interno/esterno compatibile
Applicazioni
●Gigabit Ethernet
●Manica della fibra
●Commutatore per commutare interfaccia
●Applicazioni commutate della superficie posteriore
●Interfaccia server/del router
●Altri collegamenti ottici
Non solo forniamo la maggior parte delle marche importanti compatibili, come Cisco, il ginepro, Alcatel, l'estremo, il broccato ecc, ma anche sostenere la personalizzazione.
