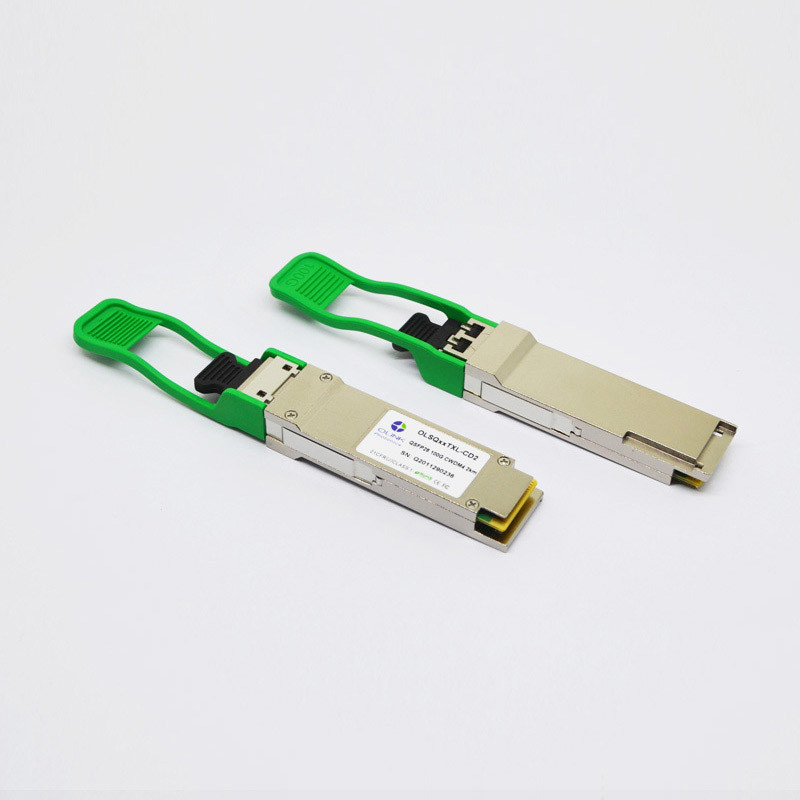

DOM del modulo del ricetrasmettitore di sostegno QSFP28 CWDM4 di MikroTik 2km LC MMF

DOM del modulo del ricetrasmettitore di sostegno QSFP28 CWDM4 di MikroTik 2km LC MMF

DOM ottici del modulo del ricetrasmettitore di sostegno QSFP28 100G CWDM4 2km LC MMF di MikroTik 100%

Caratteristiche di prodotto

●Interfaccia ottica del recipiente duplex di LC

●Singola alimentazione elettrica di +3.3V

●fattore forma Caldo-pluggable di QSFP28 MSA

●interfaccia seriale elettrica 4x25G

●Accoppiamento di CA dei segnali di CML

●Trasmettitore: 4x25Gb/s raffreddato CWDM TOSA (1271,1291,1311,1331nm)

●Ricevitore: 4x25Gb/s PIN ROSA

●Dissipazione di potere basso (massima: 3.5W)

●Costruito nella funzione diagnostica digitale

●Gamma di temperature di funzionamento di caso: 0℃ a 70℃

●Soddisfacente rispetto a 100GBASE

●Interfaccia di comunicazione di I2C

Applicazioni

●100GBASE CWDM4

●Infiniband QDR e RDT collega

●collegamenti di Datacom 100G

Norme

●Soddisfacente rispetto all'interfaccia di IEEE 802.3bm CAUI-4

●Soddisfacente rispetto alle specifiche dell'hardware di QSFP28 MSA

●Soddisfacente rispetto a CWDM4 MSA

●Soddisfacente rispetto a RoHS

Descrizione funzionale

●Il ricetrasmettitore ottico OLSQXXTXM-CD02 integra trasmette e riceve il percorso su un modulo.

●Sul trasmetta il lato, quattro vicoli dei flussi di dati di serie sono recuperati, retimed e sono passati sopra a quattro driver del laser, che controllano quattro CWDM con ●1271, 1291, 1311 e 1331 lunghezza d'onda del centro di nanometro.

●I segnali ottici poi sono multiplexati in una fibra monomodale tramite un connettore di LC dello standard industriale.

●Sul ricevi il lato, quattro vicoli dei flussi di dati ottici otticamente sono demultiplexati da un demoltiplicatore ottico integrato.

●Ogni vapore di dati è recuperato da un rivelatore fotoelettrico di PIN e da un amplificatore di transimpedance, retimed ed è passato sopra ad un driver dell'uscita.

●Questo modulo caratterizza un'interfaccia elettrica caldo-pluggable, un basso consumo energetico e un'interfaccia seriale a due fili.

Caratteristiche ottiche

(Provato nelle condizioni di gestione raccomandate, salvo indicazione contraria)

Note:

1. Il trasmettitore consiste di 4 laser che funzionano a 25.78Gb/s ciascuno.

2. Il potere medio del lancio, ogni vicolo (min) è informativo e non l'indicatore principale di potenza del segnale. Un trasmettitore con potere del lancio sotto questo valore non può essere compiacente; tuttavia, un valore sopra questo non assicura la conformità.

3. Rapporto di colpo 5x10-5^.

^4. Il ricevitore consiste di 4 rivelatori fotoelettrici che funzionano a 25.78Gb/s ciascuno.

5. Il valore minimo è min TxOMA degli uguali e informativo con il ER infinito e perdita di inserzione massima del canale.

6. La sensibilità è specificata ai BER 5x10-5

7. Misurato con il segnale della prova di conformità di CWDM4 MSA2 a TP3 per i BER 5x10-5

Più dettagli dei nostri prodotti:

Alte componenti ottiche affidabili e progettazione eccellente

Laser 1.DLB e fotodiodo di PIN

• Distanza di trasmissione lunga.
• Alta velocità e prestazione

dito dell'oro 2.Thick

• Operazione stabile
• Ripetuto tappi e disinserisca

3.Plating oro duro Shell

• Buona dissipazione di calore
• Non può essere deformato facilmente
• interferenza Anti-elettromagnetica

Trasmissione redditizia ed affidabile

• Il basso consumo energetico e la latenza bassa permettono che i vostri dispositivi di rete funzionino efficientemente
• I DOM funzionano sostengono il monitoraggio in tempo reale per lo stato del ricetrasmettitore.
