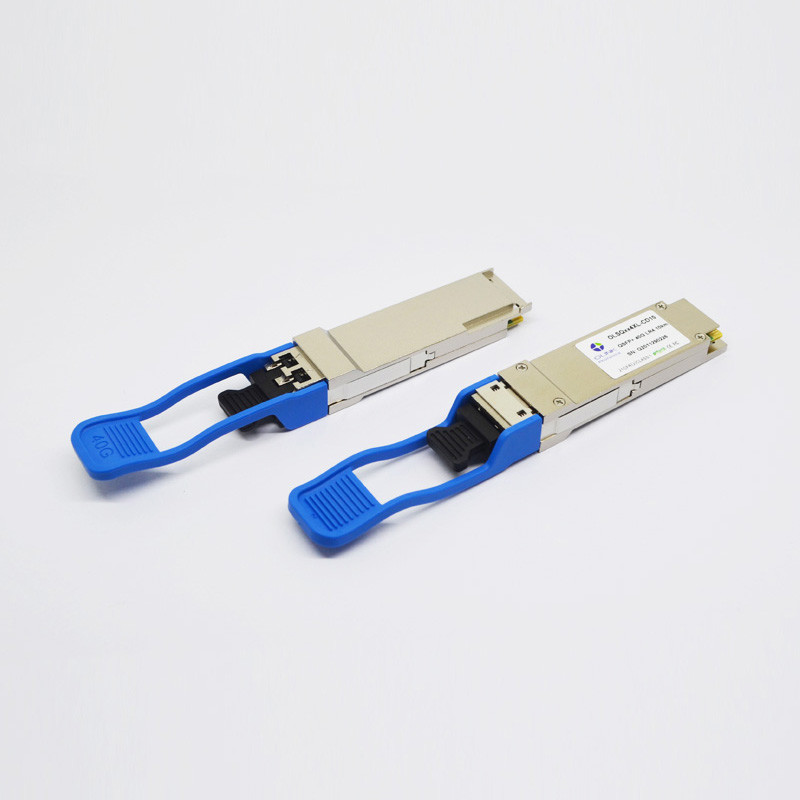

Modulo ottico del ricetrasmettitore 1330nm 10km SMF Lr4 dei DOM SMF 40G QSFP+
Modulo ottico del ricetrasmettitore dei DOM SMF delle reti QSFP+40G LR4 1270~1330nm 10km del broccato
Caratteristiche di prodotto
●Soddisfacente rispetto norma IEEE802.3ba e 40GBASE-LR4 ad Ethernet di 40G
●QSFP+ MSA compiacente
●Soddisfacente rispetto ai tassi di dati di QDR/DDR Infiniband
●Fino al tasso di dati 11.3Gb/s per lunghezza d'onda
●4 progettazione dei vicoli MUX/DEMUX di CWDM
●For10Km applicabile sulla fibra di singolo modo (SMF).
●Consumo di energia massimo 3.5W
●Connettore duplex di LC
●RoHS compiacente
●Temperatura di caso di funzionamento: 0 a 70℃
Applicazioni
●Collegamenti di Ethernet 40GBASE-LR4
●Infiniband QDR e RDT collega
●Collegamenti delle Telecomunicazioni del lato client 40G
Descrizioni di prodotto
I moduli del ricetrasmettitore del OLSQxx4XL-CD10 QSFP+ di Olinkcom sono progettati per uso in 40 gigabit
Collegamenti di Ethernet sopra la fibra di singolo modo. Sono soddisfacenti rispetto al QSFP+ MSA ed a IEEE 802.3ba 40GBASE- LR4. Le funzioni di sistemi diagnostici di Digital sono disponibili via un'interfaccia di I2C, come specificato dal QSFP+ MSA.
Caratteristiche ottiche (SUPERIORI (C) = 0 - 70 ℃, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Min |
Tipico |
Massimo |
Unità |
Note |
| Assegnazione di lunghezza d'onda |
L0 |
1264,5 |
1271 |
1277,5 |
nanometro |
|
| L1 |
1284,5 |
1291 |
1297,5 |
nanometro |
|
| L2 |
1304,5 |
1311 |
1317,5 |
nanometro |
|
| L3 |
1324,5 |
1331 |
1337,5 |
nanometro |
|
| Trasmettitore |
| Rapporto laterale di soppressione di modo |
SMSR |
30 |
|
|
dB |
|
| Potere medio totale del lancio |
Pinta |
|
|
8,3 |
dBm |
|
| Potere medio del lancio, ogni vicolo |
PAVG |
-7 |
|
2,3 |
dBm |
|
| Ampiezza ottica di modulazione (OMA), ogni vicolo |
POMA |
-4 |
|
3,5 |
dBm |
1 |
| Differenza nel potere del lancio fra qualsiasi due vicoli (OMA) |
Ptx, differenza |
|
|
6,5 |
dB |
|
| Potere del lancio in OMA meno la pena della dispersione e del trasmettitore (TDP), ogni vicolo |
|
-4,8 |
|
|
dBm |
|
| TDP, ogni vicolo |
TDP |
|
|
2,6 |
dB |
|
| Rapporto di estinzione |
ER |
3,5 |
|
|
dB |
|
| Rumore relativo di intensità |
RIN |
|
|
-128 |
dB/Hz |
riflessione 12dB |
| Tolleranza ottica di attenuazione di riflessione |
TOL |
|
|
20 |
dB |
|
| Riflettanza del trasmettitore |
RT |
|
|
-12 |
dB |
|
|
Definizione della maschera di occhio del trasmettitore
{X1, X2, X3, Y1, Y2, Y3}
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
| Trasmettitore spento del lancio medio, ogni vicolo |
Poff |
|
|
-30 |
dBm |
|
| Ricevitore |
| Soglia di danno, ogni vicolo |
THd |
3,4 |
|
|
dBm |
2 |
| Media totale ricevere potere |
|
|
|
8,3 |
dBm |
|
| La media riceve il potere, ogni vicolo |
|
-13,7 |
|
2,3 |
dBm |
|
| Riflettanza del ricevitore |
RR |
|
|
-26 |
dB |
|
| Sensibilità del ricevitore (OMA), ogni vicolo |
SEN |
|
|
-11,5 |
dBm |
|
| Sensibilità sollecitata del ricevitore (OMA), ogni vicolo |
|
|
|
-9,6 |
dBm |
3 |
| Differenza in ricevere potere fra qualsiasi due vicoli (OMA) |
Prx, differenza |
|
|
7,5 |
dB |
|
| Il LOS asserisce |
LOSA |
-30 |
|
|
dBm |
|
| LOS Deassert |
LOSD |
|
|
-14 |
dBm |
|
| Isteresi di LOS |
LOSH |
|
1 |
|
dB |
|
| Frequenze d'interdizione superiori elettrica di dB del ricevitore 3, ogni vicolo |
FC |
|
|
12,3 |
Gigahertz |
|
| Stati della prova della sensibilità del ricevitore di sforzo (nota 5) |
| Pena verticale della chiusura dell'occhio, ogni vicolo |
|
|
1,9 |
|
dB |
|
| Nervosismo sollecitato dell'occhio J2, ogni vicolo |
|
|
0,3 |
|
UI |
|
| Nervosismo sollecitato dell'occhio J9, ogni vicolo |
|
|
0,47 |
|
UI |
|
Più dettagli dei nostri prodotti:
Alte componenti ottiche affidabili e progettazione eccellente
Laser 1.DLB e fotodiodo di PIN
- Distanza di trasmissione lunga.
- Alta velocità e prestazione
dito dell'oro 2.Thick
- Operazione stabile
- Ripetuto tappi e disinserisca
3.Plating oro duro Shell
- Buona dissipazione di calore
- Non può essere deformato facilmente
- interferenza Anti-elettromagnetica
Trasmissione redditizia ed affidabile
- Il basso consumo energetico e la latenza bassa permettono che i vostri dispositivi di rete funzionino efficientemente
- I DOM funzionano sostengono il monitoraggio in tempo reale per lo stato del ricetrasmettitore.
Test di performance completo con la nostra attrezzatura avanzata
- Certificato e provato sul sistema automatico di controllo di qualità, per assicurare il rendimento elevato nel luogo di lavoro reale.
- Completamente provato a compatibilità in nostri commutatori abbinati.
Il nostri imballaggio & etichettatura:
- Scatola antistatica
- Singolo pacchetto
- 10pcs/pallet
- 20pcs/pallet
La nostra missione è di fornire al ricetrasmettitore ottico redditizio SFP, SFP+, DAC, QSFP ecc qualità affidabile di 100%, tempo d'esecuzione rapido e
grande servizio post vendita.
Nostri tutti i moduli hanno 3 anni di garanzia!
