Modo compatibile del ricetrasmettitore Sr4 850nm 150m Mpo di Cisco 40G QSFP+ multi

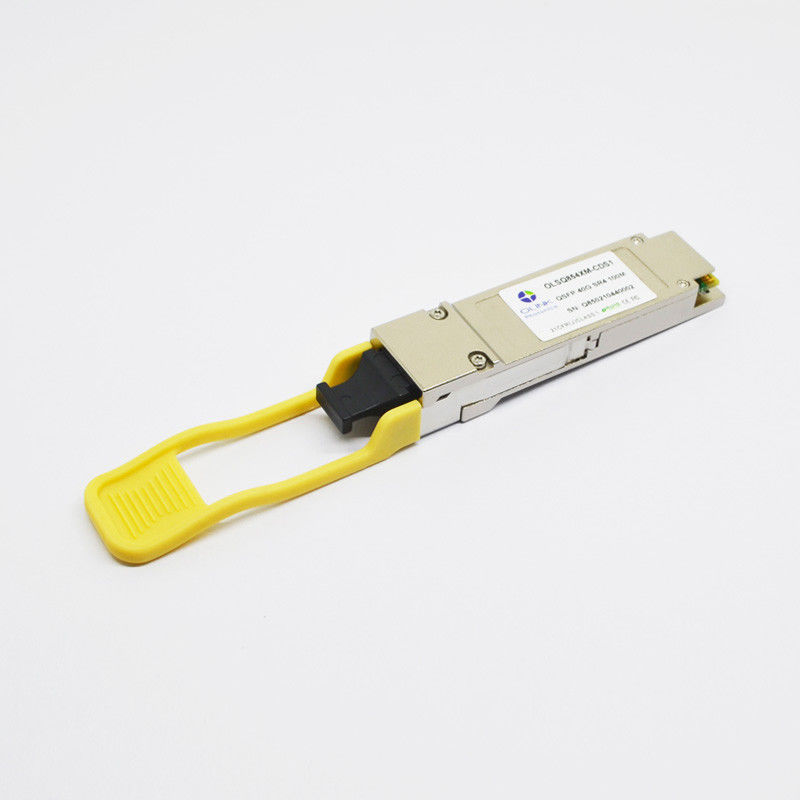

Modulo ottico compatibile del ricetrasmettitore di Cisco QSFP-40G-SR4 40G QSFP+ SR4 850nm 150m MPO
Descrizione di prodotto
Questo ricetrasmettitore è soddisfacente rispetto a QSFP+ MSA, IEEE 802.3ba 40GBASE-SR4 e lo sblocco alla norma 4x10GBASE-SR. Le funzioni di sistemi diagnostici di Digital sono inoltre disponibili via l'interfaccia di I2C, come specificato dal QSFP+ MSA, per permettere l'accesso ai parametri di esercizio in tempo reale. Con queste caratteristiche, questo facile installare, ricetrasmettitore permutabile caldo è adatto da essere utilizzato nelle varie applicazioni, quali i centri dati, città universitaria e reti informatiche, collegamenti in seno e tra i commutatori, router, NIC e mezzi di trasporto.
Valutazioni massime assolute
| Parametro |
Simbolo |
Minuto. |
Massimo. |
Unità |
Nota |
| Tensione di rifornimento |
Vcc |
-0,5 |
3,6 |
V |
|
| Temperatura di stoccaggio |
ST |
-40 |
85 |
°C |
|
| Umidità relativa |
RH |
0 |
85 |
% |
|
| Soglia di danno, per vicolo |
Distacco |
3,4 |
|
dBm |
|
Nota: Lo sforzo al di sopra delle valutazioni assolute di massimo può danneggiare permanente il ricetrasmettitore.
Caratteristiche di funzionamento generali
| Parametro |
Valore |
Unità |
Nota |
| Fattore forma del modulo |
QSFP+ |
|
|
| Numero dei vicoli |
4 Tx e 4 Rx |
|
|
| Tasso di dati aggregato massimo |
42,0 |
Gb/s |
|
| I dati massimi valutano per vicolo |
10,3125 |
Gb/s |
|
| Protocolli di sostegno |
Le applicazioni tipiche comprendono 40G Ethernet, Infiniband, il Manica della fibra, SATA/SAS3 |
|
|
| Interfaccia e Pin-fuori elettrici |
38-pin connettore per circuito stampato, Pin-fuori come definito dal QSFP+ MSA |
|
|
| Interfaccia della gestione |
Pubblicazione periodica, I2C-based, 400 chilocicli di frequenza massima |
|
|
| Parametro |
Simbolo |
Min |
Tipo |
Massimo |
Unità |
Nota |
| Velocità di trasmissione per vicolo |
BR |
|
10,3125
|
|
Gb/sec |
1 |
| Rapporto di errore nella trasmissione del bit |
BER |
|
|
1e-12
|
|
2
|
| Distanza su OM3 MMF (CDS1) |
D1 |
|
|
100 |
metri |
3
|
| Distanza su OM4 MMF (CDS1) |
D2 |
|
|
150 |
metri |
3 |
Note:
1. Soddisfacente rispetto ad Ethernet 40G. Compatibile con il Manica di Gigabit Ethernet 1/10 e della fibra 1/2/4/8/10G.
2. Provato con un modello di provadi PRBS 231-1.
3. Per 40GBASE-SR4, IEEE 802.3ba, appartiene al numero del pezzo: OLSQ854XM-CDS1
Caratteristiche di prodotto
●Sostiene 9,95 alle velocità di trasmissione 10.3125Gb/s per Manica
●Quattro-Manica, recipiente di 1x12 MPO
●Fattore forma pluggable caldo di QSFP+
●Tecnologia di matrice di VCSEL 850nm
●Applicabile per 100m su OM3 MMF, 150mon OM4 MMF.
●Funzioni diagnostiche digitali incorporate
●Basso consumo energetico, < 1="">
●Interfaccia elettrica di Unretimed XLPPI
●Temperatura di caso di funzionamento: 0°C a °C 70
