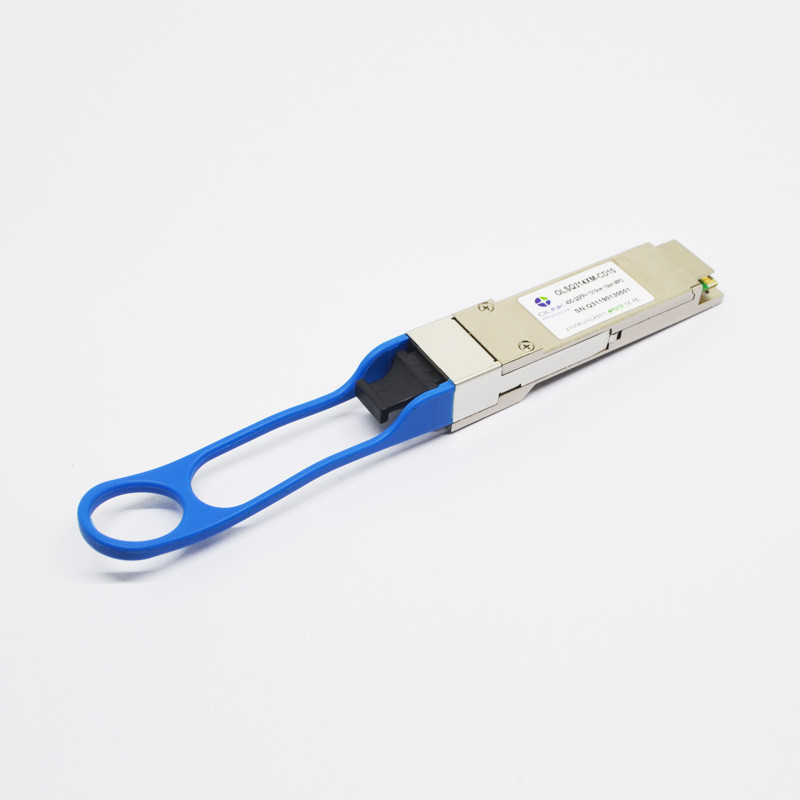

Parallelo a fibra ottica 1270nm Pluggable 10km del ricetrasmettitore di 40G QSFP+ LR4
modulo ottico del ricetrasmettitore dei DOM MPO SMF QSFP-40GE-LR4 di 40G QSFP+ LR4 PSM 10km
Descrizioni di prodotto
Il OLSQxx4XL-CD10 è un Quattro-Manica, Pluggable, il parallelo, ricetrasmettitore a fibra ottica di QSFP+ per InfiniBand QDR/DDR/SDR, canale della fibra 10G/8G/4G/2G. ed applicazioni di SRS. Il modulo ottico pieno duplex di QSFP offre l'indipendente 4 per trasmettere e ricevere i canali, ogni capace dell'operazione 10.3Gbps per un tasso di dati aggregato di 40Gbps 10km facendo uso della fibra del singolo modo. Questi moduli sono destinati per funzionare sopra i sistemi della fibra del singolo modo facendo uso di matrice di laser di 1310nm DFB. Un cavo a nastro di fibra ottica con un connettore di MPO/MTPTM può essere inserito il recipiente del modulo di QSFP. QSFP+ PSM LR4 è un genere di ricetrasmettitore parallelo che fornisce la densità aumentata del porto e le riduzioni dei costi totali del sistema.
Caratteristiche ottiche (SUPERIORI (C) = 0 - 70 ℃, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Lunghezza d'onda di funzionamento |
λc |
1290 |
1310 |
1330 |
nanometro |
|
| Viale. potenza di uscita |
PAVIMENTI |
-7 |
|
+2,3 |
dBm |
|
|
Differenza nel potere del lancio
fra qualsiasi due vicoli (OMA)
|
DL |
|
|
5 |
dB |
|
| Rapporto di estinzione |
ER |
3,5 |
|
|
dB |
|
| Potenza di picco, ogni vicolo |
Pp |
|
|
4 |
dBm |
|
| Pena della dispersione, ogni vicolo |
TDP |
|
|
3,5 |
dB |
|
|
Potere medio del lancio di FUORI
trasmettitore, ogni vicolo
|
POFF |
|
|
-30 |
dB |
|
|
Coordinate della maschera di occhio:
X1, X2, X3, Y1, Y2, Y3
|
VALORI DI SPECIFICAZIONE
0,23, 0,34, 0,43, 0,27, 0,35, 0,4
|
Rapporto di colpo =
5x10-5
|
| Ricevitore |
| Lunghezza d'onda di funzionamento |
λc |
|
1310 |
|
nanometro |
|
| Sensibilità sollecitata del ricevitore in OMA (OLSQ854XM-CDS1) |
PSEN1 |
|
|
-12,5 |
dBm |
3 |
| La media riceve il potere, ogni vicolo |
PAVIMENTI |
-11 |
|
+2,4 |
dBm |
|
| Riflettanza del ricevitore |
Rrx |
|
|
-12 |
dB |
|
| Il LOS asserisce |
PA |
-30 |
|
|
dBm |
|
| Il LOS De-asserisce |
Palladio |
|
|
-15 |
dBm |
|
| Isteresi di LOS |
Palladio-PA |
0,5 |
|
|
dB |
|
Note:
1. Misurato con il segnale della prova di conformità a TP3 per i BER = 10-12 caratteristiche del ricevitore
Caratteristiche di prodotto
●moduli pieni duplex del ricetrasmettitore di Quattro-Manica
●Velocità di trasmissione fino a 11.2Gbit/s per canale
●Trasmissione di fino a 10km della fibra di singolo modo
●Basso consumo energetico <2>
●Temperatura di caso di funzionamento: 0°C a +70°C
●tensione di alimentazione elettrica 3.3V
●RoHS 6 compiacente
●Fattore forma Pluggable caldo di QSFP
●Singolo recipiente del connettore di MPO
●Funzione diagnostica digitale incorporata
Applicazioni
●InfiniBand QDR, RDT e DSR
●Ethernet 40G
●Collegamenti ad alta velocità privati
●Centro dati
Olinkcom come una fabbricazione, noi noi marche spesso importanti compatibili, come Cisco, il ginepro, Dlink, broccato, l'estremo, Huawei ecc.
