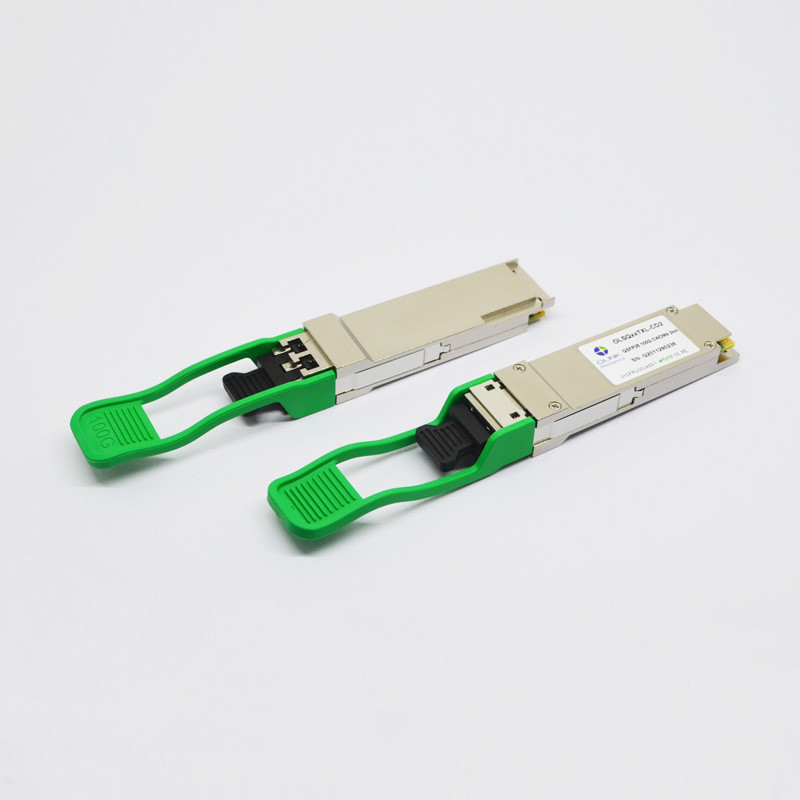

OEM del ODM dei DOM compatibile generico LC SMF del ricetrasmettitore CWDM4 di 100G QSFP28
Modulo ottico compatibile generico del ricetrasmettitore dei DOM LC SMF di 100G CWDM4 QSFP28 2km
Descrizione funzionale
Il ricetrasmettitore ottico del OLSQXXTXM-CD02 di Olinkcom integra trasmette e riceve il percorso su un modulo. Sul trasmetta il lato, quattro vicoli dei flussi di dati di serie sono recuperati, retimed e sono passati sopra a quattro driver del laser, che controllano quattro CWDM con 1271, 1291, 1311 e 1331 lunghezza d'onda del centro di nanometro. I segnali ottici poi sono multiplexati in una fibra monomodale tramite un connettore di LC dello standard industriale. Sul ricevi il lato, quattro vicoli dei flussi di dati ottici otticamente sono demultiplexati da un demoltiplicatore ottico integrato. Ogni vapore di dati è recuperato da un rivelatore fotoelettrico di PIN e da un amplificatore di transimpedance, retimed ed è passato sopra ad un driver dell'uscita. Questo modulo caratterizza un'interfaccia elettrica caldo-pluggable, un basso consumo energetico e un'interfaccia seriale a due fili.
Valutazioni massime assolute
| Parametro |
Simbolo |
Minuto. |
Massimo. |
Unità |
Nota |
| Tensione di rifornimento |
Vcc |
-0,5 |
3,6 |
V |
|
| Temperatura di stoccaggio |
ST |
-40 |
85 |
°C |
|
| Umidità relativa |
RH |
0 |
85 |
% |
|
| Soglia di danno di Rx, per vicolo |
PRdmg |
5,5 |
|
dBm |
|
Nota: Lo sforzo al di sopra delle valutazioni assolute di massimo può danneggiare permanente il ricetrasmettitore.
Condizioni di gestione raccomandate
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Tasso di dati |
Dott |
|
103,1 |
|
Gb/s |
|
| Tensione di rifornimento |
Vcc |
3,14 |
3,3 |
3,47 |
V |
|
| Rifornimento corrente |
Icc |
|
|
1,06 |
|
|
| Impiegati di funzionamento di caso. |
TC |
0 |
|
70 |
°C |
|
Caratteristiche elettriche
(Provato nelle condizioni di gestione raccomandate, salvo indicazione contraria)
| Parametro |
Simbolo |
Min |
Tipo |
Massimo |
Unità |
Note |
| Trasmettitore |
| Segnalazione del tasso per vicolo |
DRPL |
± 25,78125 100 PPM |
Gb/s |
|
| Attenuazione di riflessione dell'ingresso differenziale (min) |
RLd (f) |
9,5 – 0.37f, 0.01≤f<8>
4,75 – 7.4log10 (f/14), ≤f 8<19>
|
dB |
|
|
Differenziale all'input comune di modo
attenuazione di riflessione (min)
|
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
dB |
|
| Disadattamento differenziale di termine |
Il TM |
|
|
10 |
% |
|
| Larghezza dell'occhio |
Ew |
|
0,46 |
|
UI |
|
| Nervosismo sinusoidale applicato PK-PK |
Ppj |
Per IEEE 802.3bm |
|
|
| Altezza dell'occhio |
Eh |
|
95 |
|
sistemi MV |
|
| Tensione di modo comune di CC |
DCv |
-350 |
|
2850 |
sistemi MV |
|
| Ricevitore |
| Segnalazione del tasso per vicolo |
DRPL |
± 25,78125 100 PPM |
Gb/s |
|
| Oscillazione differenziale del emissione dei dati |
Vout, pp |
400 |
|
800 |
sistemi MV |
|
| Larghezza dell'occhio |
Ew |
0,57 |
|
|
UI |
|
| Chiusura verticale dell'occhio |
|
|
|
5,5 |
dB |
|
| Attenuazione di riflessione dell'uscita differenziale (min) |
RLd (f) |
9,5 – 0.37f, 0.01≤f<8>
4,75 – 7.4log10 (f/14), ≤f 8<19>
|
dB |
|
|
Terreno comunale ad attenuazione di riflessione differenziale di sion del conver- di modo (min)
|
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
dB |
|
| Disadattamento differenziale di termine |
Il TM |
|
|
10 |
% |
|
| Tempo di transizione, 20% - 80% |
TR, Tf |
12 |
|
|
ps |
|
Caratteristiche ottiche
(Provato nelle condizioni di gestione raccomandate, salvo indicazione contraria)
| Parametro |
Simbolo |
Unità |
Min |
Tipo |
Massimo |
Note |
| Trasmettitore |
| Tasso di segnalazione, ogni vicolo |
|
Gb/s |
25,78125 ±100 PPM |
1 |
| Lunghezza d'onda a quattro corsie |
λ1 |
nanometro |
1264,5 |
1271 |
1277,5 |
|
| λ2 |
1284,5 |
1291 |
1297,5 |
|
| λ3 |
1304,5 |
1311 |
1317,5 |
|
| λ4 |
1324,5 |
1331 |
1337,5 |
|
| Potere totale del lancio |
Pesce gatto |
dBm |
|
|
8,5 |
|
| Potere medio del lancio, ogni vicolo |
Pavg |
dBm |
-6,5 |
|
2,5 |
2 |
| Ampiezza ottica di modulazione (OMA), ogni vicolo |
POMA |
dBm |
-4,0 |
|
2,5 |
|
| Rapporto di estinzione |
ER |
dB |
3,5 |
|
|
|
| rapporto di soppressione di Laterale modo |
SMSR |
dB |
30 |
|
|
|
|
Potere medio del lancio di FUORI
trasmettitore, per vicolo
|
POFF |
dBm |
|
|
-30 |
|
| Tolleranza ottica di attenuazione di riflessione |
|
dB |
|
|
20 |
|
| Riflettanza del trasmettitore |
|
dB |
|
|
– 12 |
|
| Maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} |
3 |
| Ricevitore |
| Ricevi il tasso per ogni vicolo |
|
Gb/s |
25,78125 ±100 PPM |
4 |
| Lunghezza d'onda a quattro corsie |
λ1 |
nanometro |
1264,5 |
1271 |
1277,5 |
|
| λ2 |
1284,5 |
1291 |
1297,5 |
|
| λ3 |
1304,5 |
1311 |
1317,5 |
|
| λ4 |
1324,5 |
1331 |
1337,5 |
|
| Sovraccarichi il potere ottico introdotto |
Pmax |
dBm |
3,5 |
|
|
|
|
La media riceve il potere per ciascuno
Vicolo
|
Pin |
dBm |
-11,2 |
|
2,5 |
5 |
| Sensibilità del ricevitore (OMA) per vicolo |
Psens1 |
dBm |
|
|
-10 |
6 |
| Sensibilità sollecitata (OMA) per vicolo |
Psens2 |
dBm |
|
|
-7,3 |
7 |
| Riflettanza del ricevitore |
RL |
dB |
|
|
-26 |
|
| Il Los De-asserisce |
Palladio |
dBm |
|
|
-11,6 |
|
| Il Los asserisce |
PA |
dBm |
-24 |
|
|
|
| Isteresi di perdita |
Palladio-PA |
dBm |
|
2 |
|
|
Note:
1. Il trasmettitore consiste di 4 laser che funzionano a 25.78Gb/s ciascuno.
2. Il potere medio del lancio, ogni vicolo (min) è informativo e non l'indicatore principale di potenza del segnale. Un trasmettitore con potere del lancio sotto questo valore non può essere compiacente; tuttavia, un valore sopra questo non assicura la conformità.
3. Rapporto di colpo 5x10-5.
4. Il ricevitore consiste di 4 rivelatori fotoelettrici che funzionano a 25.78Gb/s ciascuno.
5. Il valore minimo è min TxOMA degli uguali e informativo con il ER infinito e perdita di inserzione massima del canale.
6. La sensibilità è specificata ai BER 5x10-5
7. Misurato con il segnale della prova di conformità di CWDM4 MSA2 a TP3 per i BER 5x10-5
Caratteristiche di prodotto
●Interfaccia ottica del recipiente duplex di LC
●Singola alimentazione elettrica di +3.3V
●fattore forma Caldo-pluggable di QSFP28 MSA
●interfaccia seriale elettrica 4x25G
●Accoppiamento di CA dei segnali di CML
●Trasmettitore: 4x25Gb/s raffreddato CWDM TOSA (1271,1291,1311,1331nm)
●Ricevitore: 4x25Gb/s PIN ROSA
●Dissipazione di potere basso (massima: 3.5W)
●Costruito nella funzione diagnostica digitale
●Gamma di temperature di funzionamento di caso: 0℃ a 70℃
●Soddisfacente rispetto a 100GBASE
●Interfaccia di comunicazione di I2C
Applicazioni
●100GBASE CWDM4
●Infiniband QDR e RDT collega
●collegamenti di Datacom 100G
Norme
●Soddisfacente rispetto all'interfaccia di IEEE 802.3bm CAUI-4
●Soddisfacente rispetto alle specifiche dell'hardware di QSFP28 MSA
●Soddisfacente rispetto a CWDM4 MSA
●Soddisfacente rispetto a RoHS
