Modo dei DOM LC del ricetrasmettitore 1310nm 10km di WDM 100G QSFP28 di lan singolo

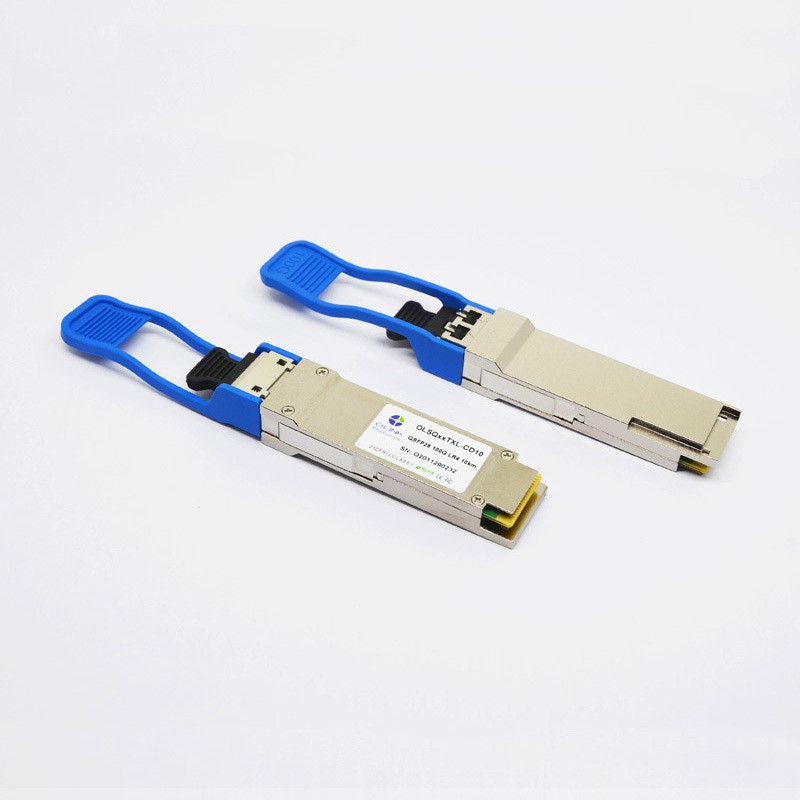

Modulo ottico compatibile del ricetrasmettitore dei DOM LC SMF del Arista QSFP-100G-LR4 100GBASE-LR4 QSFP28 1310nm 10km
Descrizione funzionale
Questo prodotto è un modulo del ricetrasmettitore 100Gb/s progettato per le applicazioni di comunicazioni ottiche compiacenti a 100GBASE-LR4 della norma di IEEE P802.3ba e dei requisiti di OTU4 4I1-9D1F specificati nelle raccomandazioni G.959.1/G.709 di ITU-T e completa 39 (G.sup39). Il modulo converte 4 canali di ingresso di dati elettrici 28Gb/s in 4 canali di segnali ottici di WDM di lan e poi li multiplexa in un singolo canale per la trasmissione ottica 100Gb/s. Inverso dal lato del ricevitore, il modulo demultiplexa un input ottico 100Gb/s in 4 canali di segnali ottici di WDM di lan e poi li converte in 4 canali di uscita di dati elettrici. Le lunghezze d'onda centrali dei 4 canali di WDM di lan sono 1295,56, 1300,05, 1304,58 e 1309,14 nanometro come membri della griglia di lunghezza d'onda di WDM di lan definita in IEEE 802.3ba. Il rendimento elevato hanno raffreddato i trasmettitori di WDM DFB di lan e gli alti ricevitori di PIN della sensibilità forniscono la prestazione superiore per i collegamenti delle applicazioni fino a 10km di Ethernet 100Gigabit ed il compiacenti all'interfaccia ottica i requisiti 100GBASE-LR4 di clausola 88 di IEEE802.3ba. Il prodotto è progettato con il fattore forma, collegamento ottico/elettrico e l'interfaccia diagnostica digitale secondo l'accordo di Multi-fonte di QSFP+ (MSA). È stato destinato per riempire le condizioni di gestione esterne più dure compreso la temperatura, l'umidità e l'interferenza di EMI
Caratteristiche ottiche (=0~70℃, Vcc=3.14~3.47V superiori)
| Parametro |
Simbolo |
Unità |
Min |
Tipo |
Massimo |
Note |
| Trasmettitore |
| Tasso di segnalazione, ogni vicolo |
|
Gb/s |
25,78125 ±100 PPM |
1 |
| Lunghezza d'onda a quattro corsie |
λ1 |
nanometro |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Potere totale del lancio |
Pesce gatto |
dBm |
|
|
10,5 |
|
| Potere medio del lancio, ogni vicolo |
Pavg |
dBm |
-4,5 |
|
4,5 |
2,7 |
| Ampiezza ottica di modulazione, ogni vicolo (OMA) |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Rapporto di estinzione |
ER |
dB |
4 |
|
|
|
| rapporto di soppressione di Laterale modo |
SMSR |
dB |
30 |
|
|
|
|
Potere medio del lancio di FUORI
trasmettitore, per vicolo
|
POFF |
dBm |
|
|
-30 |
|
| Tolleranza ottica di attenuazione di riflessione |
|
dB |
|
|
20 |
|
| Riflettanza del trasmettitore |
|
dB |
|
|
– 12 |
|
| Maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Ricevitore |
| Ricevi il tasso per ogni vicolo |
|
Gb/s |
25,78125 ±100 PPM |
4 |
| Lunghezza d'onda a quattro corsie |
λ1 |
nanometro |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Sovraccarichi il potere ottico introdotto |
Pmax |
dBm |
5,5 |
|
|
|
|
La media riceve il potere per ciascuno
Vicolo
|
Pin |
dBm |
-10,6 |
|
4,5 |
5,7 |
| Sensibilità del ricevitore (OMA) per vicolo |
Psens1 |
dBm |
|
|
-11,3 |
|
| Sensibilità sollecitata (OMA) per vicolo |
Psens2 |
dBm |
|
|
-6,8 |
6 |
| Attenuazione di riflessione |
RL |
dB |
-26 |
|
|
|
| Frequenza d'interdizione superiore elettrica 3dB del ricevitore, per vicolo |
|
Gigahertz |
|
|
31 |
|
| Il Los De-asserisce |
Palladio |
dBm |
|
|
-11,6 |
|
| Il Los asserisce |
PA |
dBm |
-23,6 |
|
|
|
| Isteresi di perdita |
Palladio-PA |
dBm |
|
2 |
|
|
Caratteristiche di prodotto
●Interfaccia ottica del recipiente duplex di LC
●Singola alimentazione elettrica di +3.3V
●fattore forma Caldo-pluggable di QSFP28 MSA
●interfaccia seriale elettrica 4x25G
●Soddisfacente rispetto a 4x28G (CEI-28G-VSR)
●Accoppiamento di CA dei segnali di CML
●Trasmettitore: raffreddato 4x25Gb/s WDM DML TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) di lan
●Ricevitore: 4x25Gb/s PIN ROSA
●Dissipazione di potere basso (massima: 3.5W)
●Costruito nella funzione diagnostica digitale
●Gamma di temperature di funzionamento di caso: 0℃ a 70℃
●Soddisfacente rispetto a 100GBASE-LR4
●Interfaccia di comunicazione di I2C
Applicazioni
●100GBASE-LR4
●Infiniband QDR e RDT collega
●collegamenti di Datacom 100G
Informazioni di ordinazione
| Numero del pezzo |
Descrizione |
| OLSQXXTXL-CD10 |
100Gbps QSFP28 LR4 10km, 0~70℃, con i DOM |
