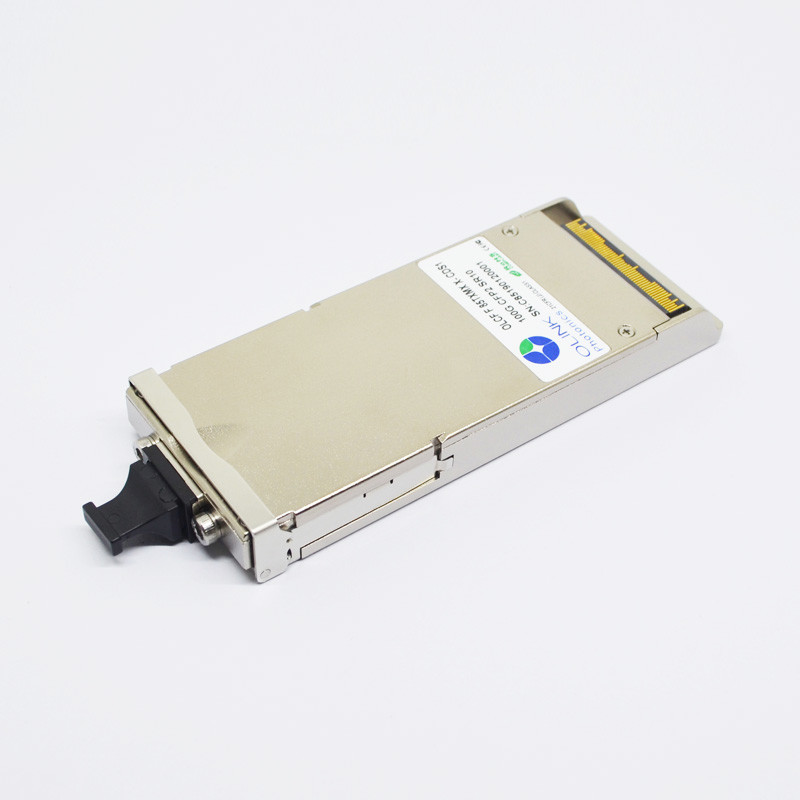

Modulo ottico 850nm dei DOM MPO 100G SR10 CFP2 per 100 collegamenti di Gigabit Ethernet

DOM MPO 100G SR10 CFP2 Optical Module 850nm For 100 Gigabit Ethernet Links
DOM MPO 100G SR10 CFP2 Optical Module 850nm For 100 Gigabit Ethernet Links
Informazioni di base
Luogo di origine: La CINA
Marca: OLKOPTO
Certificazione: RoHs, FCC, CE, UL, ISO9001, ISO14001
Numero di modello: OLCF85TXMX-CDS1
Quantità di ordine minimo: 1 PC
Imballaggi particolari: Singolo pacchetto
Tempi di consegna: 3-5 giorni lavorativi
Termini di pagamento: T/T o 30 giorni netti
Capacità di alimentazione: 2k al mese
Contattaci
Marca compatibile: Cisco Fattore forma: CFP2
Tasso di dati: 103,1 GBP Lunghezza d'onda: 850nm
Distanza: 100M Connettore: MPO
Temperatura: 0~70℃ Garanzia: 3 anni
Evidenziare:

modulo ottico CFP2 di 100M

,

modulo ottico di 850nm CFP2

,

modulo di 100M cfp2 100g

Modulo ottico 850nm dei DOM MPO 100G SR10 CFP2 per 100 collegamenti di Gigabit Ethernet



Modulo compatibile del ricetrasmettitore dei DOM MPO MMF di Cisco CFP2-100G-SR10 100GBASE-SR10 850nm 100m





Descrizione funzionale

I OLCF85TXMX-CDS1 di Olinkphotonics, i moduli del ricetrasmettitore di 100GE SR10 CFP2 (ALT1) sono progettati per uso in 100 collegamenti di Gigabit Ethernet ed interfacce del cliente di 10x11.2G OTN sopra fibra mista. Sono soddisfacenti con il CFP2 MSA e rispetto a IEEE 802.3ba 100GBASE-SR10. Le funzioni di sistemi diagnostici di Digital sono disponibili via l'interfaccia di MDIO.



Caratteristiche ottiche (= 0 - 70 °C SUPERIORE, VCC = 3,13 a 3,47 V)

Parametro Simbolo Minuto. Tipo Massimo. Unità Nota
Trasmettitore (per vicolo)
Dati Rate Per Lane DRPL   10,3125 11,1810 Gb/s 1
Lunghezza d'onda concentrare λ 840 850 860 nanometro
Larghezza spettrale di RMS Δλ     0,65 nanometro
Potere medio per vicolo PAVEp -8   1 dBm
Trasmetta OMA per vicolo POMA -6   3,0 dBm 2
Potere medio del lancio di FUORI DP     -30 dB
Potenza di picco per vicolo Pp     4,0 dBm
TDP per vicolo TDP     4 dBm
Rapporto di estinzione ER 3,0     dB
Tolleranza di attenuazione di riflessione       12 dB
Rumore relativo di intensità RIN     -128 dB/Hz 3
Definizione della maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3}   0,23, 0,34, 0,43, 0,27, 0,35, 0,4
Ricevitore (per vicolo)
Lunghezza d'onda concentrare λ 840 850 860 nanometro
Sensibilità del ricevitore per vicolo PSEN1     -9,9 dBm 4
Sensibilità del ricevitore (OMA) per vicolo PSEN2     -5,4 dBm

Potenza di picco, per vicolo



 PPx     4 dBm
Sovraccarico, perlane PAVIMENTI 1     dBm

Riflettanza del ricevitore



 Rrx     -12 dB

Pena della dispersione, per vicolo



 TDP     1,9 dB

Nervosismo sollecitato dell'occhio J2, per vicolo



 JE2P   0,35   UI

Nervosismo sollecitato dell'occhio J9, per vicolo



 JE9P   0,47   UI

Tolleranza del nervosismo [OMA], per vicolo



 JTP   -5,4   dBm

Il LOS De-asserisce



 PA -11     dBm

Il LOS asserisce



 Palladio     -25 dBm

Isteresi di LOS



 Palladio-PA 0,5     dB



Caratteristiche di prodotto

●Supporti 103.1Gb/s alle velocità di trasmissione 112Gb/s

●Interfaccia ottica del recipiente di MPO 24

●Interfaccia elettrica di CPPI

●Trasmettitore non raffreddato di 10x10Gb/s 850nm

●interfaccia seriale elettrica parallela 10

●Applicabile per 100m con OM3 MMF e 150m con OM4 MMF

●Basso consumo energetico <4w>

●Interfaccia di comunicazione di Interfacel ●MDIO del monitor diagnostico di Digital

●Soddisfacente rispetto a 100GBASE-SR10

●Temperatura di caso di funzionamento: 0~70℃



Applicazioni

●Ethernet 100GBASE-SR10

●10x11.2Gb/s OTN misto

●Ethernet di 10x 10GE-SRLite
