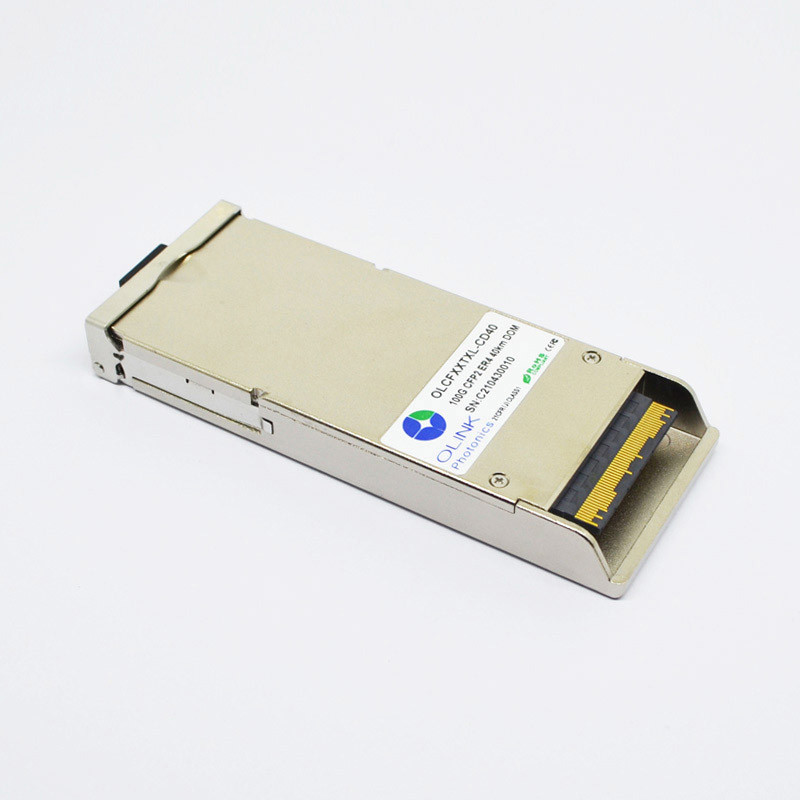

Ricetrasmettitore ottico compatibile CFP2 100GBASE-ER4 1310nm 40km di Cisco

Modulo compatibile del ricetrasmettitore dei DOM LC SMF di Cisco CFP2-100G-ER4 100GBASE-ER4 1310nm 40km

Olinkcom OLCFXXTXL-CD40, il ricetrasmettitore ottico di 100G CFP2 ER4 integra trasmette e riceve il percorso su un modulo. Sul trasmetta il lato, quattro vicoli dei flussi di dati di serie sono recuperati, retimed e sono passati sopra a quattro driver del laser, che controllano quattro laser modulati elettrico-assorbimento (EMLs) con 1296, 1300, 1305 e 1309 lunghezze d'onda del centro di nanometro. I segnali ottici poi sono multiplexati in una fibra monomodale tramite un connettore di LC dello standard industriale. Sul ricevi il lato, quattro vicoli dei flussi di dati ottici otticamente sono demultiplexati da un demoltiplicatore ottico integrato. Ogni vapore di dati è recuperato da un rivelatore fotoelettrico di PIN e da un amplificatore di transimpedance, retimed ed è passato sopra ad un driver dell'uscita. Questo modulo caratterizza interfaccia un'interfaccia, un basso consumo energetico e di una gestione elettrotecnici caldo-pluggable di MDIO.

Caratteristiche ottiche

Parametro	Simbolo	Unità	Min		Tipo			Massimo			Note
Caratteristiche del trasmettitore ottico
Tasso di segnalazione, ogni vicolo		GBd	25,78125 ±100 PPM						100GBase-ER4
			27,9525 ±20 PPM						OTU4
Lunghezza d'onda a quattro corsie	λ1	nanometro	1294,53	1295,56		1296,59
	λ2		1299,02	1300,05		1301,09
	λ3		1303,54	1304,58		1305,63
	λ4		1308,09	1309,14		1310,19
Potere totale del lancio		dBm				8,9			100GBase-ER4
Potere medio del lancio, ogni vicolo	Pavg	dBm	-2,9			2,9			2
Ampiezza ottica di modulazione, ogni vicolo (OMA) 2	OMA	dBm	0,1			4,5
Differenza nel potere del lancio fra qualsiasi due vicoli (OMA)		dB				3,6
Rapporto di estinzione	ER	dB	8						100GBase-ER4
rapporto di soppressione di Laterale modo	SMSR	dB	30
Pena della dispersione e del trasmettitore, ogni vicolo	TDP	dB				2,5
Tolleranza ottica di attenuazione di riflessione		dB				20
Trasmettitore reflectance3		dB				– 12
Maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3}			{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}						100GBase-ER4
Caratteristiche del ricevitore ottico
Ricevi il tasso per ogni vicolo		GBP		25,78125			27,9525
Sovraccarichi il potere ottico introdotto	Pmax	dBm	5,5							3
La media riceve il potere per ciascuno Vicolo	Pin	dBm	-20,9				4,5			4, 5
Ricevi il potere in OMA per ciascuno Vicolo	PinOMA	dBm					4,5
Differenza in ricevere potere dentro OMA fra qualsiasi due vicoli		dBm					4,5
Sensibilità del ricevitore in OMA per Ogni vicolo	SOMA	dBm					-21,4			6
Sensibilità sollecitata del ricevitore dentro OMA per ogni vicolo		dBm					-17,9			7, 8

Caratteristiche di prodotto

●Supporti fino alle velocità di trasmissione 112Gbps

●Connettore duplex di LC

●Pluggable caldo

●Tasso di dati di serie elettrico di funzionamento fino a 27.952493Gbps

●APD ROSA

●interfaccia seriale elettrica parallela 4

●Applicabile per il collegamento di 30km SMF

●Basso consumo energetico, < 12W="">

●Monitor diagnostico Interfacel di Digital

●Interfaccia di comunicazione di MDIO

●Soddisfacente rispetto a 100GBASE-ER4

●Temperatura di caso di funzionamento: 0~70℃

Applicazioni

●Rete locale (lan)

●Rete in area geografica (WAN)

●Commutatore all'interfaccia del router

Prodotto Tag:

Luogo di origine:	La CINA
Marca:	OLKOPTO
Certificazione:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Numero di modello:	OLCFXXTXL-CD10

Quantità di ordine minimo:	1 PC
Imballaggi particolari:	Singolo pacchetto
Tempi di consegna:	3-5 giorni lavorativi
Termini di pagamento:	T/T o 30 giorni netti
Capacità di alimentazione:	2k al mese

Marca compatibile:	Cisco	Fattore forma:	CFP2
Tasso di dati:	103,1 GBP	Lunghezza d'onda:	WDM DI LAN
Distanza:	40km	Connettore:	Duplex LC
Temperatura:	0~70℃	Garanzia:	3 anni
Evidenziare:	40km cfp2 100g er4 , ricetrasmettitore ottico CFP2 di 40km , ricetrasmettitore cfp2 di 40km
