DOM compatibili LC SMF del ricetrasmettitore 1310nm 40km di QSFP-100G-ER4 100G QSFP28

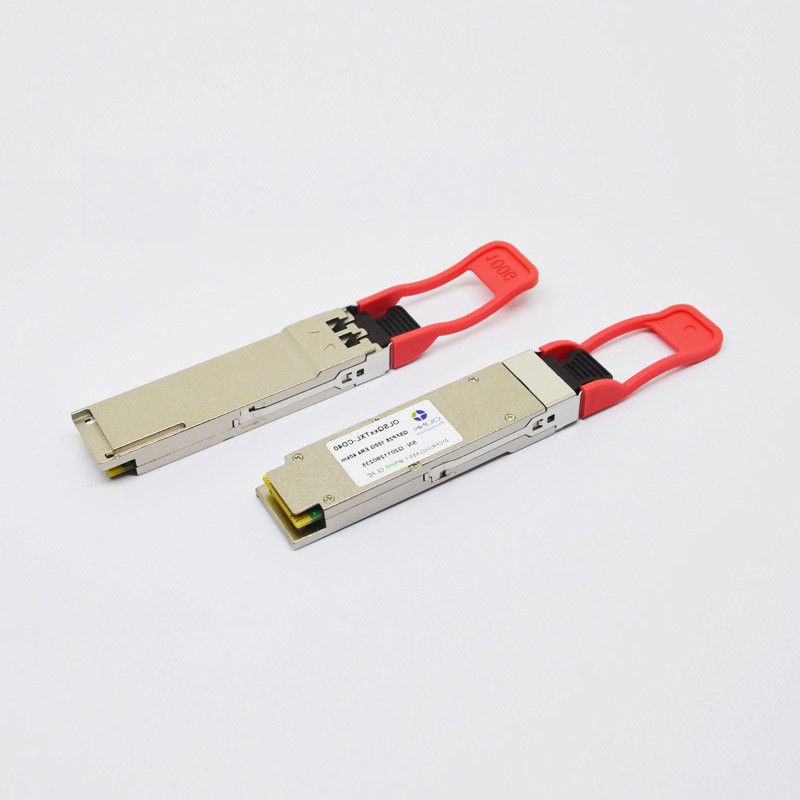

QSFP-100G-ER4 Compatible 100G QSFP28 Transceiver 1310nm 40km DOM LC SMF
QSFP-100G-ER4 Compatible 100G QSFP28 Transceiver 1310nm 40km DOM LC SMF
Informazioni di base
Luogo di origine: La Cina
Marca: OLKOPTO
Certificazione: RoHs, FCC, CE, UL, ISO9001, ISO14001
Numero di modello: OLSQXXTXL-CD40
Quantità di ordine minimo: 1 pc
Imballaggi particolari: 4 pc per pallet
Tempi di consegna: 3-5 giorni lavorativi
Termini di pagamento: T/T o 30 giorni netti
Capacità di alimentazione: 2k al mese
Contattaci
Marca compatibile: Ginepro Nome del venditore: Olinkcom
Tasso di dati: 103,1 GBP Fattore forma: QSFP28
Potere ottico: -2.5~4.5dBm Max Sen: -18.6dBm
OTU4: ha sostenuto DOM: ha sostenuto
Evidenziare:

Ricetrasmettitore compatibile di QSFP-100G-ER4 100G QSFP28

,

ricetrasmettitore di 1310nm 40km 100G QSFP28

,

ricetrasmettitore ottico di 100G QSFP28

DOM compatibili LC SMF del ricetrasmettitore 1310nm 40km di QSFP-100G-ER4 100G QSFP28



Modulo ottico compatibile del ricetrasmettitore dei DOM LC SMF di Juniper Networks QSFP-100G-ER4 100GBASE-ER4 QSFP28 1310nm 40km



Descrizione funzionale

Il ricetrasmettitore ottico di Olinkcom OLSQXXTXM-CD40 integra trasmette e riceve il percorso su un modulo. Sul trasmetta il lato, quattro vicoli dei flussi di dati di serie sono recuperati, retimed e sono passati sopra a quattro driver del laser, che controllano quattro laser modulati elettrico-assorbimento (Lan-WDM) con 1296, 1300, 1305 e 1309 lunghezze d'onda del centro di nanometro. I segnali ottici poi sono multiplexati in una fibra monomodale tramite un connettore di LC dello standard industriale.



Caratteristiche ottiche (Top=0~70℃, Vcc=3.14~3.47V)

Parametro Simbolo Unità Min Tipo Massimo Note
Trasmettitore
Tasso di segnalazione, ogni vicolo   Gb/s 25,78125 ±100 PPM 1
Lunghezza d'onda a quattro corsie λ1 nanometro 1294,53 1295,56 1296,59
λ2 1299,02 1300,05 1301,09
λ3 1303,54 1304,58 1305,63
λ4 1308,09 1309,14 1310,19
Potere totale del lancio Pesce gatto dBm     10,5
Potere medio del lancio, ogni vicolo Pavg dBm -2,9   4,5 2,7
Ampiezza ottica di modulazione, ogni vicolo (OMA) OMA dBm 0,1   4,5
Rapporto di estinzione ER dB 7
rapporto di soppressione di Laterale modo SMSR dB 30

Potere medio del lancio di FUORI

trasmettitore, per vicolo

 POFF dBm     -30
Tolleranza ottica di attenuazione di riflessione   dB     20
Riflettanza del trasmettitore   dB     – 12
Maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3}     {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} 3
Ricevitore
Ricevi il tasso per ogni vicolo   Gb/s 25,78125 ±100 PPM 4
Lunghezza d'onda a quattro corsie λ1 nanometro 1294,53 1295,56 1296,59
λ2 1299,02 1300,05 1301,09
λ3 1303,54 1304,58 1305,63
λ4 1308,09 1309,14 1310,19
Sovraccarichi il potere ottico introdotto Pmax dBm -1

La media riceve il potere per ciascuno

Vicolo

 Pin dBm -20,9   -4,9 5,7
Sensibilità del ricevitore (OMA) per vicolo Psens1 dBm     -18,6
Sensibilità sollecitata (OMA) per vicolo Psens2 dBm     -16,6 6
Attenuazione di riflessione RL dB -26
Frequenza d'interdizione superiore elettrica 3dB del ricevitore, per vicolo   Gigahertz     31
Il Los De-asserisce Palladio dBm     -24
Il Los asserisce PA dBm -26
Isteresi di perdita Palladio-PA dBm   2



Caratteristiche di prodotto

●fattore forma Caldo-pluggable QSFP28

●modulo pieno duplex del ricetrasmettitore di 4 canali

●Tasso di dati di sostegni fino a 111.8Gb/s

●Soddisfacente rispetto a QSFP28 MSA, a 100G 4WDM-40 MSA, alle norme di IEEE 802.3ba 100GBASE-ER4 e di OTN OTU4

●trasmettitore di raffreddamento di 4x 28Gb/s EML LAN-WDM con SOA

●Recipienti duplex di LC

●Temperatura di caso di funzionamento 0°C a 70°C

●tensione di alimentazione elettrica 3.3V



Applicazioni

●100GBASE-ER4

●OTN OTU4



Informazioni di ordinazione

Numero del pezzo Descrizione
OLSQXXTXL-CD40 QSFP28 ER4 40KM, 0~70℃, con il monitor diagnostico di Digital

Prodotto Tag:

100GBASE-SR4

ricetrasmettitore di 100G QSFP28

100G QSFP28 LR4
