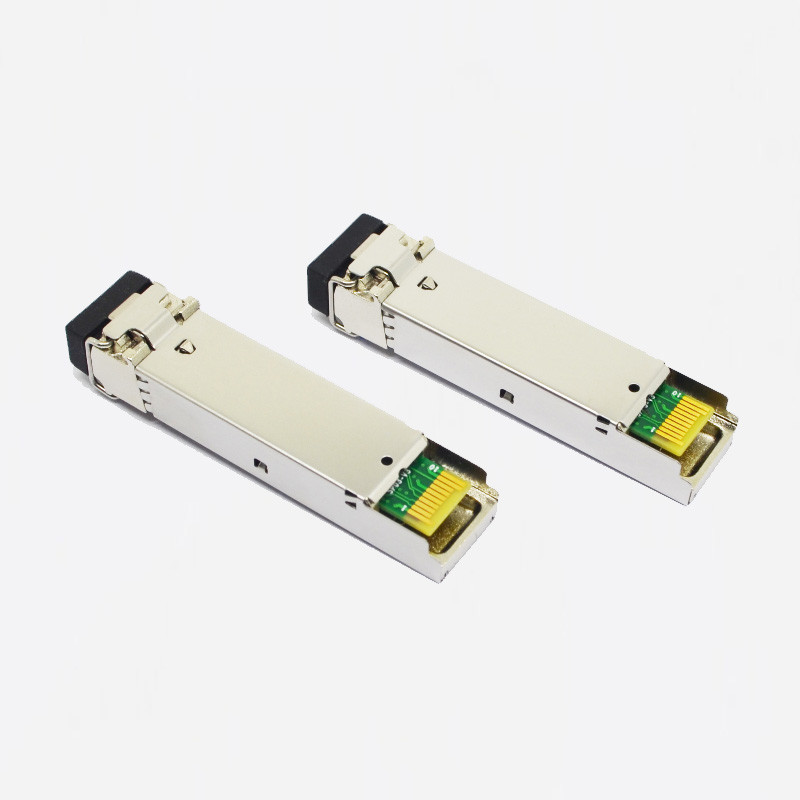

Modulo del ricetrasmettitore dei DOM LC SMF di 1000BASE-BX-D BiDi SFP 1490nm/1310nm 20km
Descrizioni di prodotto

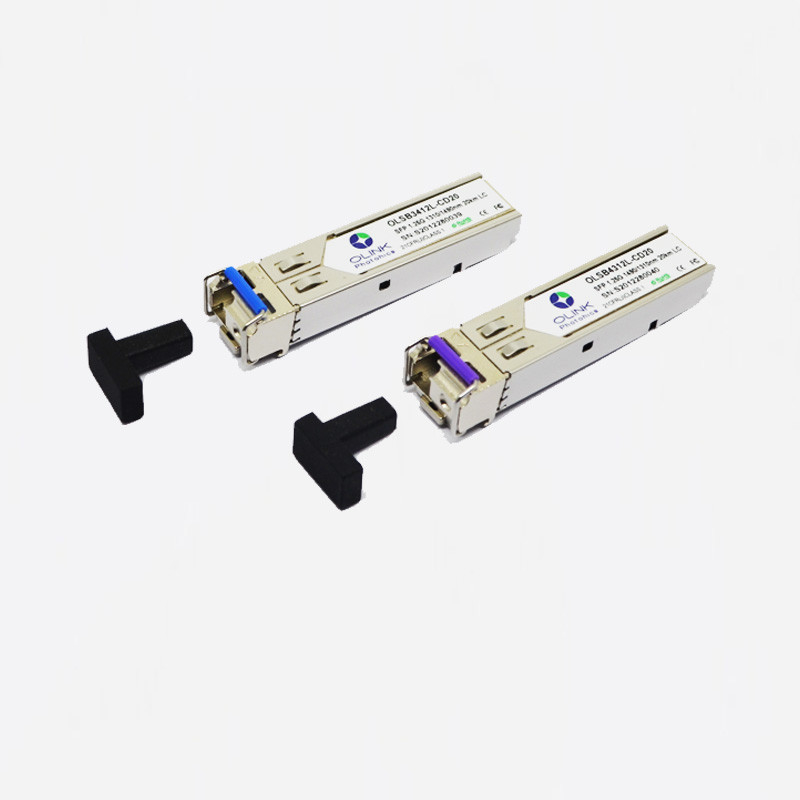

I OLSB di Olinkphotonics 34(43) 12L-CD20, ricetrasmettitori di SFP-BIDI sono rendimento elevato, moduli redditizi che sostengono dato ordine doppio di 1.25Gbps/1.0625Gbps e la distanza di trasmissione di 20km con il ricetrasmettitore di SMF.The consiste di tre sezioni: un trasmettitore del laser di FP/DFB, un fotodiodo di PIN integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser. I ricetrasmettitori sono compatibili con accordo di Multi-fonte di SFP (MSA) e SFF-8472. Per ulteriori informazioni, riferisca prego a SFP MSA.
Valutazioni massime assolute
| Parametro |
Simbolo |
Minuto. |
Massimo. |
Unità |
Nota |
| Tensione di rifornimento |
Vcc |
-0,5 |
4,0 |
V |
|
| Temperatura di stoccaggio |
ST |
-40 |
85 |
°C |
|
| Umidità relativa |
RH |
0 |
85 |
% |
|
Nota: Lo sforzo al di sopra delle valutazioni assolute di massimo può danneggiare permanente il ricetrasmettitore.
Caratteristiche di funzionamento generali
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Tasso di dati |
Dott |
|
1,25 |
|
Gb/s |
|
| Tensione di rifornimento |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Rifornimento corrente |
Icc5 |
|
|
220 |
mA |
|
| Impiegati di funzionamento di caso. |
TC |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Caratteristiche elettriche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Oscillazione differenziale dell'immissione dei dati |
VIN, PP |
120 |
|
820 |
mVpp |
1 |
| Tx disattiva Input alto |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Tx disattiva Input-basso |
VIL |
0 |
|
0,8 |
V |
|
| Errore di Tx Uscita alto |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Errore di Tx Uscita-basso |
Volume |
0 |
|
0,8 |
V |
2 |
| Impedenza differenziale introdotta |
Rin |
|
100 |
|
Ω |
|
| Ricevitore |
| Oscillazione differenziale del emissione dei dati |
Vout, pp |
340 |
650 |
800 |
mVpp |
3 |
| Rx LOS Uscita alto |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Rx LOS Uscita-basso |
VROL |
0 |
|
0,8 |
V |
2 |
Note:
1. CA di TD+ /are internamente accoppiato con il termine differenziale 100Ω dentro il modulo.
2. L'errore di Tx e Rx LOS sono uscite di collettore aperto, che dovrebbero essere tirate su con 4.7k alle resistenze 10kΩ sul bordo ospite. Tiri sulla tensione fra 2.0V e Vcc+0.3V.
Le uscite 3.RD+/- sono internamente CA coppia e dovrebbero essere terminate con 100Ω (differenziale) all'utente SERDES.
Caratteristiche di prodotto
●Sostiene le velocità di trasmissione 1.25Gbps/1.0625Gbps
●Connettore bidirezionale di LC
●Orma pluggable calda di SFP
●rivelatore di foto di PIN del laser and1490nm di 1310nm FP
●di 1490nm DFB rivelatore di foto di PIN laser e 1310nm
●Basso consumo energetico, < 0="">
●Interfaccia del monitor diagnostico di Digital
●Soddisfacente rispetto a SFP MSA e SFF-8472
●EMI bassa stessa e protezione eccellente di ESD
●Temperatura di caso di funzionamento:
Commerical: °C 0 - 70
Applicazioni
●Gigabit Ethernet
●Manica della fibra
●Commutatore per commutare interfaccia
●Applicazioni commutate della superficie posteriore
●Interfaccia server/del router
●Altri collegamenti ottici
